3S 12V Li-ion akkumulátor készítése
Amire szükségünk van az akkupakk elkészítéséhez:
21 db 18650 vagy 21700 Li-Ion akkumulátor
Egy pár ehhez méretezett keret: 3×6-os + 3×1-es
Nikkel szalag 2S és 1S kb 1-1m (még marad is belőle bőven)
Vagy zsugorfólia, vagy pedig akkumulátor doboz
Amit én használtam még, de ez nem szükséglet:
Alacsony olvadáspontú forrasztó ón

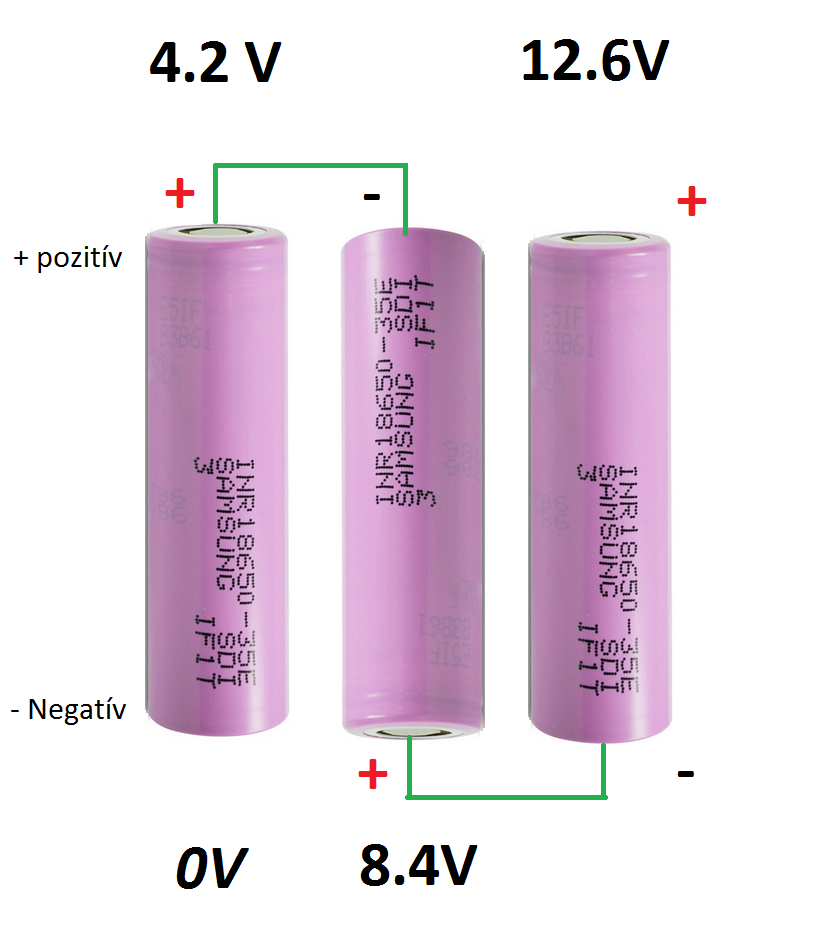

3S 12V Li-ion akkumulátor kapcsolás:
A cellákat az akkumulátor keretre a következőképpen kell beállítani:

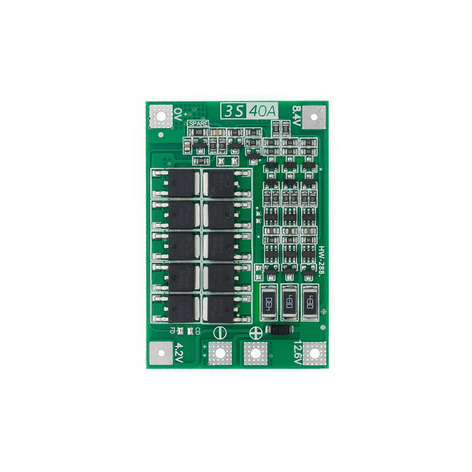

A BMS-en is ennek megfelelően vannak kialakítva értelemszerűen a forrasztási pontok:
Ezeknél a BMS-eknél a bemenet megegyezik a kimenettel. Mert a BMS érzékeli, hogy a cellák feszültsége és a bemeneti feszültség értéke egymáshoz képest mekkora.
Amikor a bemeneti feszültség nagyobb mint az akkumulátor feszültsége, akkor tölti a cellákat. Ha a cellák elérik a „cutoff” feszültséget, ami általában 4.2 – 4.25V akkor a cellák töltését a BMS leállítja. Amikor a bemenetről elvesszük a feszültséget, akkor leáll a töltés, és a BMS automatikusan átáll merítésre, és a bemenet kimenetre vált.
A merítés végén a BMS lekapcsolja a cellákat amikor a cellák feszültsége eléri a 2.3 – 3.0V-ot. Így a cellák még nem kerülnek a mélykisülés állapotába. Ez az érték gyártónként és típusonként változik. A BMS figyeli emellett a merítés közben, hogy a cellák leadott árama ne csökkenhessen 100mA/h alá, mert ha lecsökkent, akkor leállítja a merítést.
Ezért van az, hogy más típusú és márkájuk akkumulátorok esetén máshová esik az a feszültség érték ahol a BMS leállítja a merítést. Ennél a BMS-nél a DW01-A IC végzi el a védelmet. Egy nagyon jó angol nyelvű cikket készítettek ennek az IC-nek a védelméről: – Leírás-
Ezért nem szerencsés különböző típusú cellákat használni az akkumulátorunkba. Az LG MJ1 gyári adatai alapján például 2.5V-ban határozza meg a minimum feszültséget. Ezzel szemben a Samsung 35E 2.75V-nál tekinthető lemerültnek.
Természetesen mindenki látott már bontott laptop akksiból készült akkupakk-ot a youtube-on, viszont azok az akksik nem alkalmasak már egy nagyobb igénybevételre. Nem azt mondom, használhatatlanok, de hogy azokat nem lehet 8A-el sok cikluson keresztül tölteni és meríteni, az biztos. A töltés természetesen még nem is annyira sarkalatos pontja, hacsak nem napelemről töltünk nagy árammal, de a merítésnél azért kellemetlen, ha nem tudunk egy akksiból teljesítményt kivenni.
3S 12V Li-ion akkumulátor készítés menete:
– Első körben az fenti ábrán szereplő módon helyezzük a cellákat az akkumulátor keretbe.

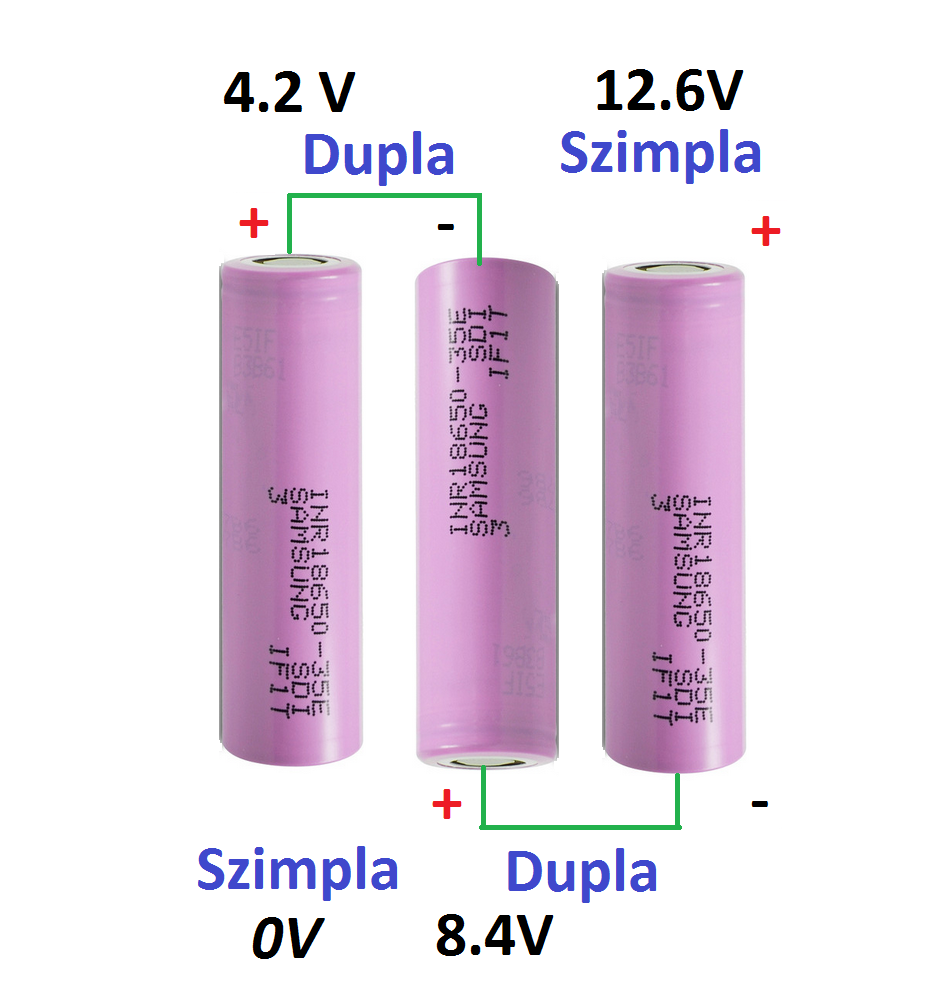

– Második körben vágjuk le az alábbi kép alapján a dupla és a szimpla nikkel szalagot. A levágásnál figyeljünk arra, hogy a szalag a ponthegesztés után is elérje a BMS forrasztási pontjait. Inkább hagyjuk hosszabbra, és vágjunk le belőle, mint sem hogy rövidebb legyen.
– A ponthegesztésnél arra figyeljünk, hogy semmilyen fém tárgyal ne zárjuk rövidre a sorokat, mert az nagyot szikrázik. Továbbá minden egyes cellát kétszer pontozzunk össze a nikkel szalaggal.

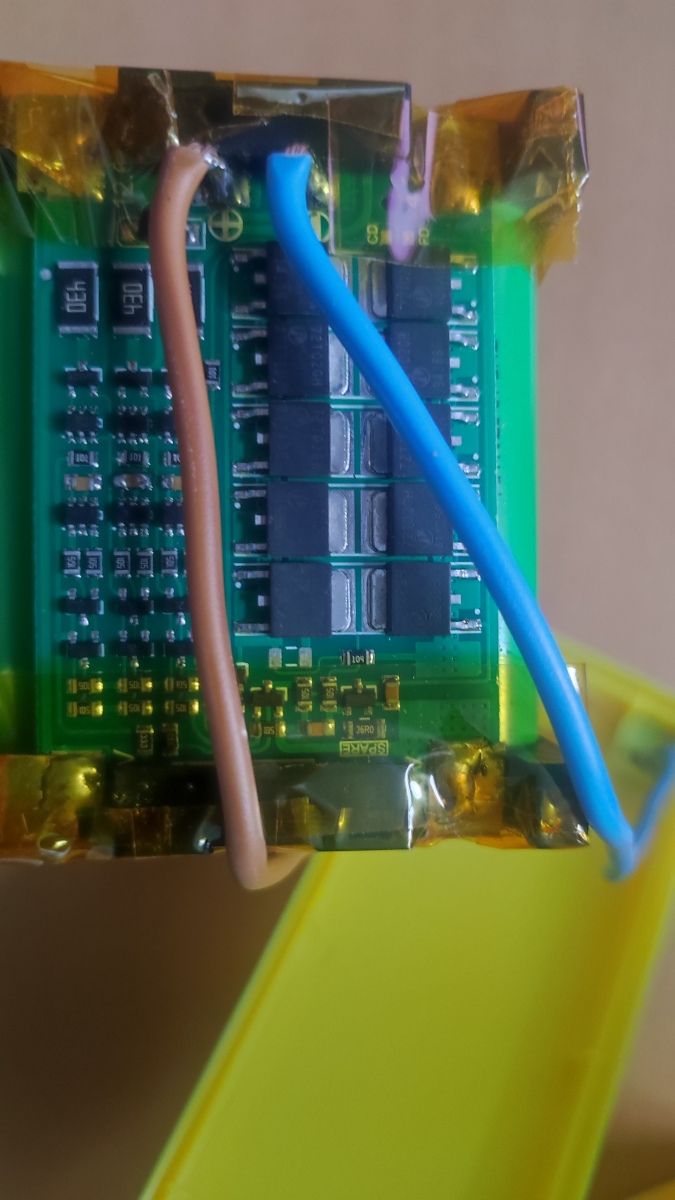

– Miután végeztünk a cellák ponthegesztésével a BMS-t kell a megfelelő helyre tenni és pontosan hozzá vágni a nikkel szalagot. A BMS-en az érintkezők, elviekben ponthegesztéssel is csatlakoztathatók a szalaghoz, de a személyes tapasztalatom az, hogy kényelmesebb forrasztani. A szalag végét én inkább U alakúra szoktam vágni és forrasztom. Ehhez jól jön a folyékony flux és az alacsony hőmérsékletű forrasztó ón.
– Az így elkészült akkumulátorokat nagyon sokan szokták még ilyenkor papír szigeteléssel körbe szigetelni, én viszont erre egy másik megoldást használok. A Hőálló fóliát.
– Ezután attól függ, hogy melyik megoldást választottuk, vagy csak simán belerakjuk a pakkot a dobozába, vagy pedig a 200-as zsugorfóliát ráhúzzuk, és rá melegítjük hőlégfúvóval, lehetőleg egyenletesen.
3S 12V Li-ion akkumulátor képek:

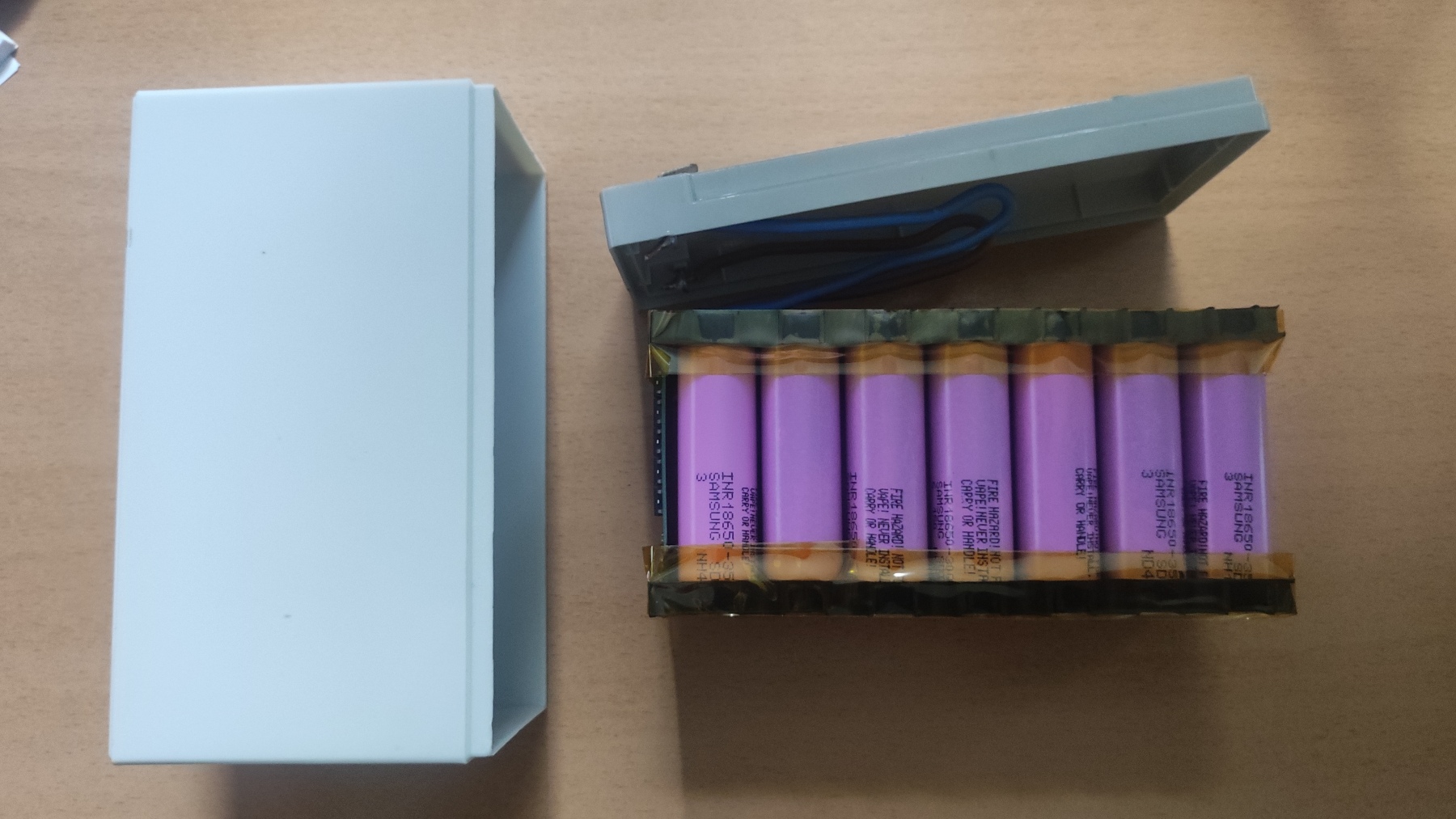

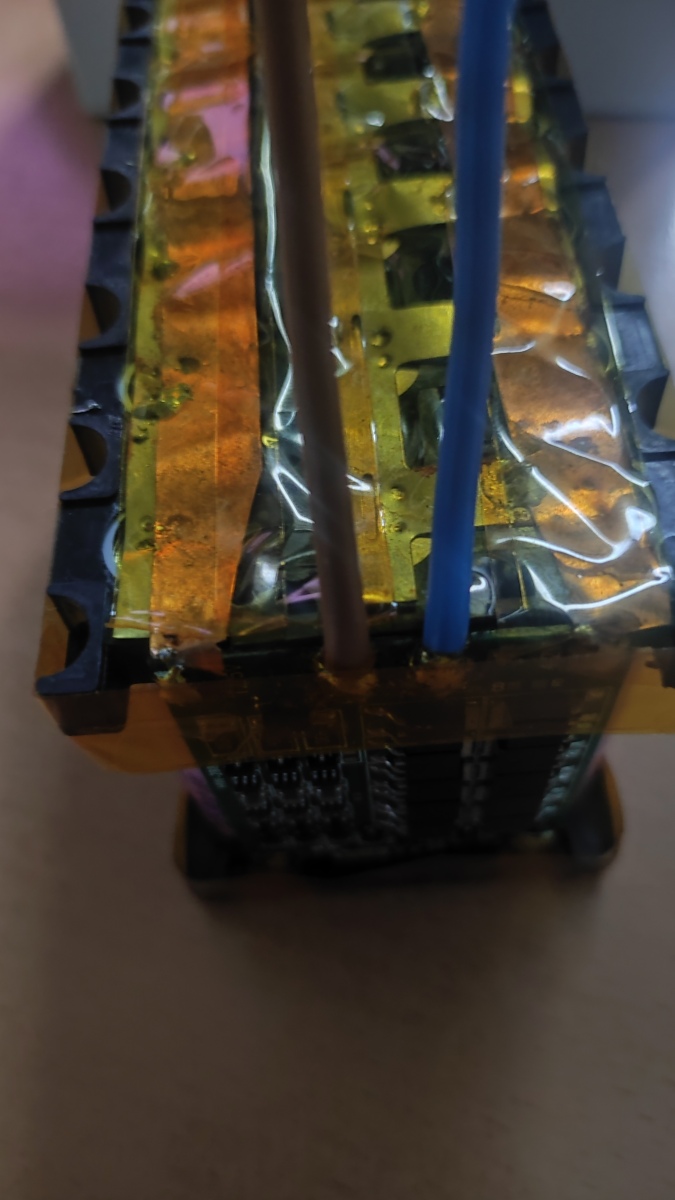

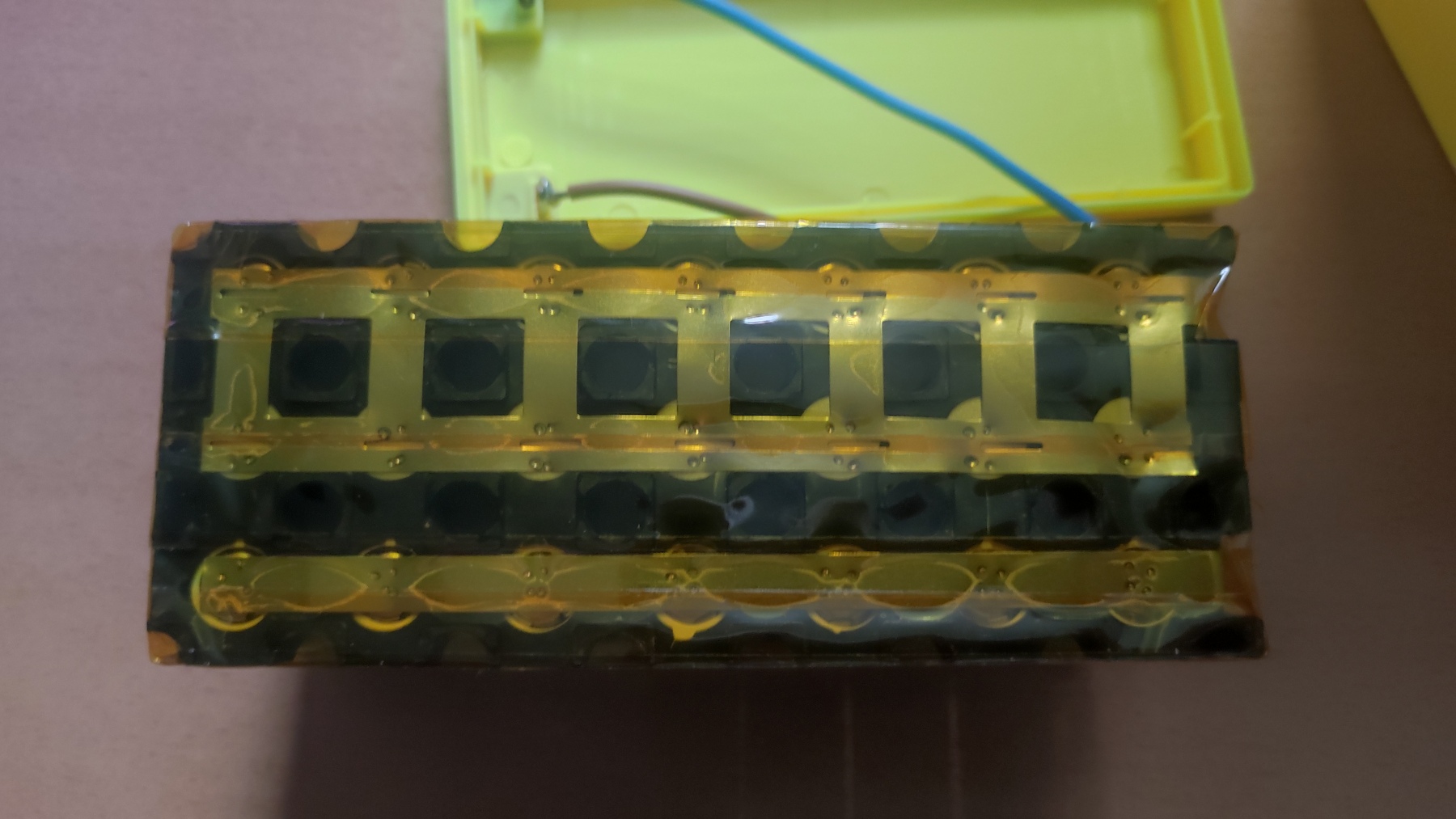

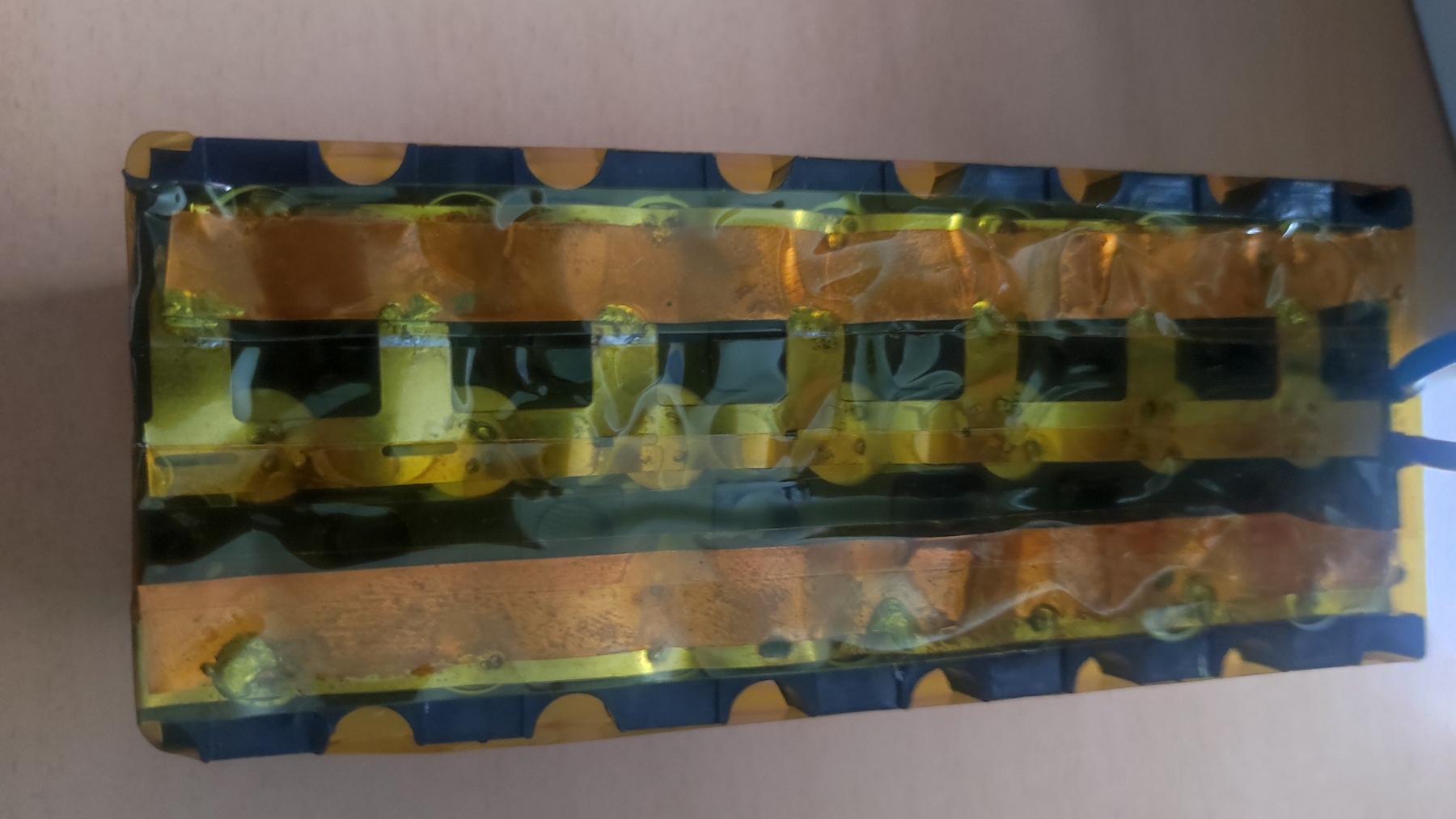

A képgalérián két darab akkumulátor látható, az egyiken egy Samsung 35E-ből épített (szürke doboz), a másikon egy LG MJ1-ből épített (Sárga doboz). A Samsung 35E-ből készült akkumulátornál egy réz szalagos megerősítést is használtam. Nem azért mert szükség volt rá (ilyen kis áramnál indokolatlan), hanem mert érdekelt, hogy mennyire nehéz a réz szalag forrasztása a nikkel szalaghoz.
3S 12V Li-ion akkumulátor személyes tapasztalatok:
Az akkumulátor készítése során pár személyes észrevételt tettem, amiket szeretnék megosztani.
– Az első és legfontosabb, a nikkel szalag és réz szalag forrasztásánál az volt, hogy a folyékony flux nélkül szinte képtelenség forrasztani. Ha valaki esetleg tartana az cellák degradációjától a hőmérsékleti kitettség miatt, az fölösleges aggodalom. Az alacsony olvadáspontú forrasztó ón, és a folyékony flux alkalmazása esetén a cella abszolút nem melegszik át tartósan. A folyékony flux párolgása forrasztás közben folyamatosan hűti a nikkel szalag felületét, ami amúgy is szétoszlatja a hőt.
– A második tapasztalatom, az, hogy a sokak által használt papír szigetelés legnagyobb hibája az, hogy egyrészt elég vastag, másrészt nem átlátszó. Továbbá nem igazán rendelkezik elég jó hőálló képességgel. Ezért választottam a hőálló fóliát, mert az 3000 V-ig és 300 °C-ig szigetel. Továbbá átlátszó.
– A harmadik tapasztalatom az, hogy a réz fólia ponthegesztése, csak nagy teljesítményű ponthegesztővel lehetséges.
Végül jöjjenek a számítások, hogy mire is elég egy ilyen akkumulátor.
3S 12V Li-ion akkumulátor számítások:
Samsung 35E akkumulátor esetén:
Feszültség tartomány: 8.1V – 12.6V
Számítás: 3 x 2.75V – 3 x 4.2V
Kapacitás: 24.5 Ah
Számítás: 7 x 3500 mAh
Maximum merítési áram: 56A (Ezt a BMS leszabályozza 40A-nél)
Számítás: 7 x 8 A
Hálózati kapacitás: 0.25 kWh
És, hogy mire elég ez? Egy 200 W-os hálózati eszközt inverteren keresztül akár 1 órán keresztül tudunk használni. Ez azért nem sok, de egy ekkora akkumulátor nem is erre való.
LG MJ1 akkumulátor esetén:
Feszültség tartomány: 7.5 V – 12.6V
Számítás: 3 x 2.5V – 3 x 4.2V
Kapacitás: 24.5 Ah
Számítás: 7 x 3500 mAh
Maximum merítési áram: 70A (Ezt a BMS leszabályozza 40A-nél)
Számítás: 7 x 10 A
Hálózati kapacitás: 0.25 kWh
A két akkumulátor csomag összes kapacitása nem egy nagy dobás ugyan, viszont a kettőt párhuzamosan kötve egy átlag villanypásztort, egy picike napelemmel akár 10 éven keresztül is tudunk használni vele. Mert itt jön a legfőbb előnye a Li-ion akkumulátoroknak a hagyományos aksikkal szemben. Abban az esetben ha minden nap töltjük, és csak csak 70-80%-ig merítjük le éjszaka, akkor iszonyatosan hosszú élettartamot tudunk elérni. ami akár lehet 10 év is. Ez egy hagyományos savas ólomakkumulátorról nem nagyon mondható el. Költség analízis szempontjából lehet, hogy drágább a li-ion akkumulátor, de megfelelő használat esetén annyival tartósabb is. A méretarányosan energia sűrűségről nem is beszélve.
A villanypásztoros példánál maradva, viszont nagyon nagy hátránya, hogy 0 °C alatt a töltést nem hálálja meg az akkumulátor. Biztos mindenki látott már olyan kerti napelemes fényforrást amiben 18650-es akksi van. Sajnos a legtöbben azt is tapasztalták, hogy ha nem veszik le télire, akkor az élettartama az átlag 3 év ezeknek az eszközöknek, és mindegy Li-ion vagy LifePo4 cellák vannak-e az eszközben. Lehet, hogy a Dél Alföldön ez a dolog már egyre kevésbé jelent problémát, de az Északi középhegységben ezt át kell gondolni. Szerencsére egyébként mind a két technológiájú akkumulátort a Li-Ion és a LifePo4 akksikat is akár -20 °C-ban is lehet meríteni, de a töltést már nem viselnék jól.
A lényeg, hogy a megfelelő akkumulátort a megfelelő célra kell használni, és a használatát is az optimumon kell tartani.
Remélem mindenki számára fogyasztható volt ez tartalom, és talált benne újdonságot, vagy akár válaszokat a felmerülő kérdésekre. Esetleg ha maradt valakiben kérdés, az nyugodtan írjon nekünk e-mailt a rendeles@microcontroller.hu e-mail címre, amint tudunk válaszolunk rá.
