Catalex Serial MP3 player – YX5300 Chippel

Kedves Blogolvasó!

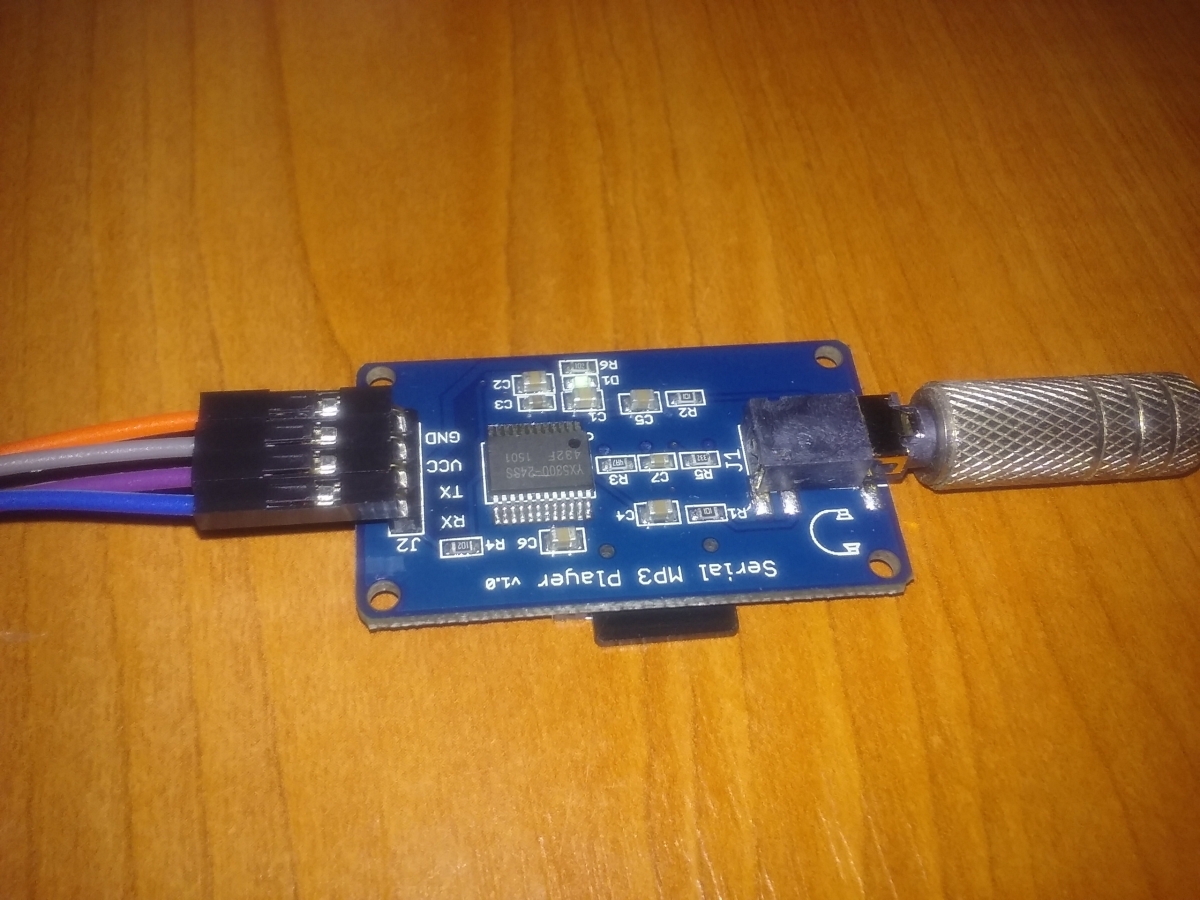

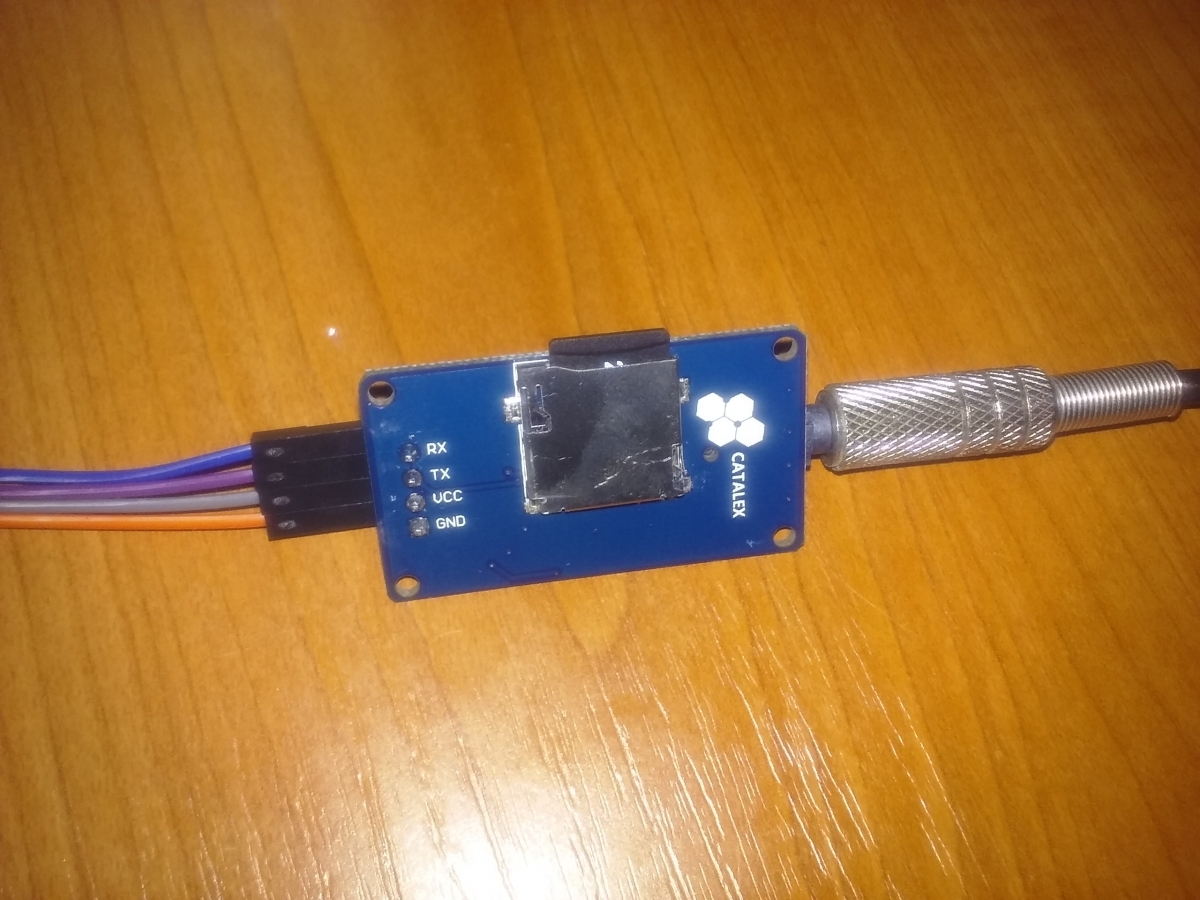

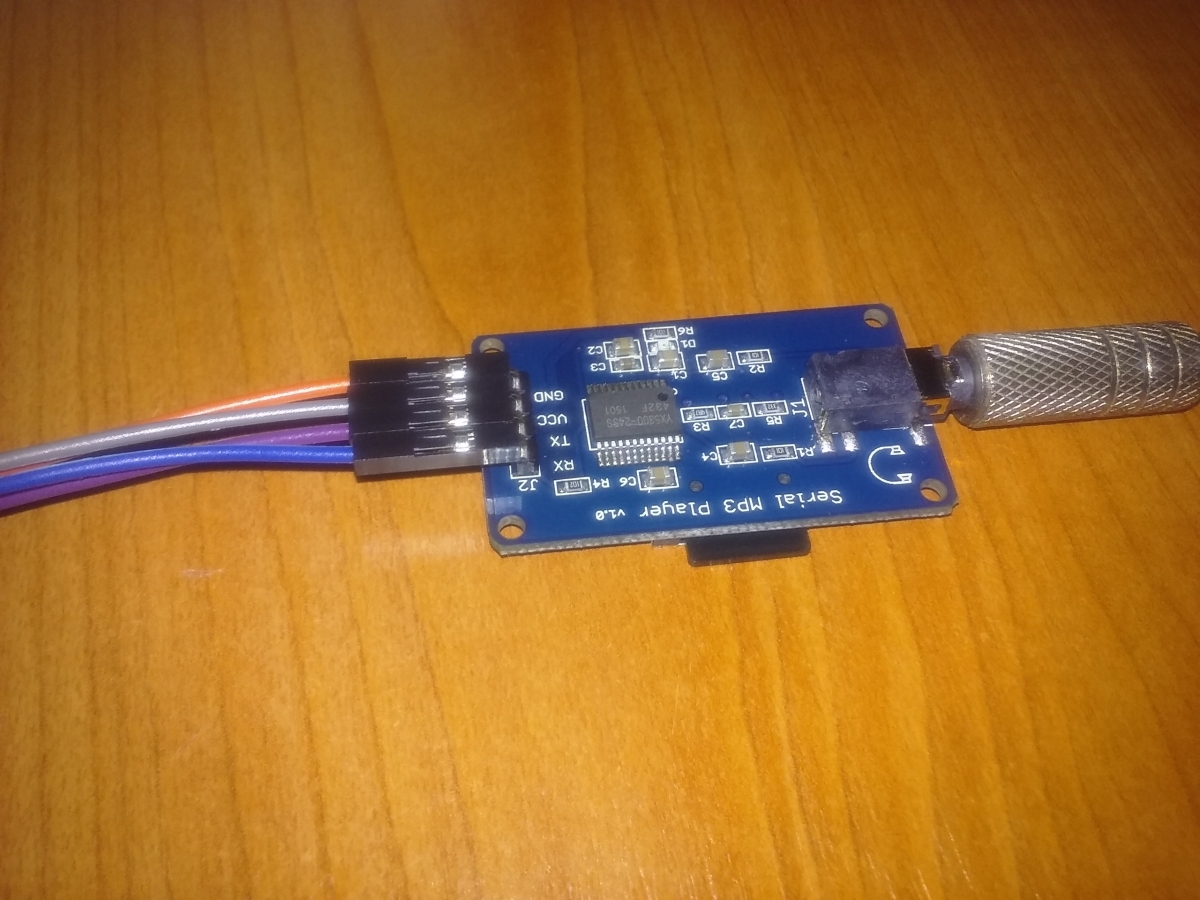

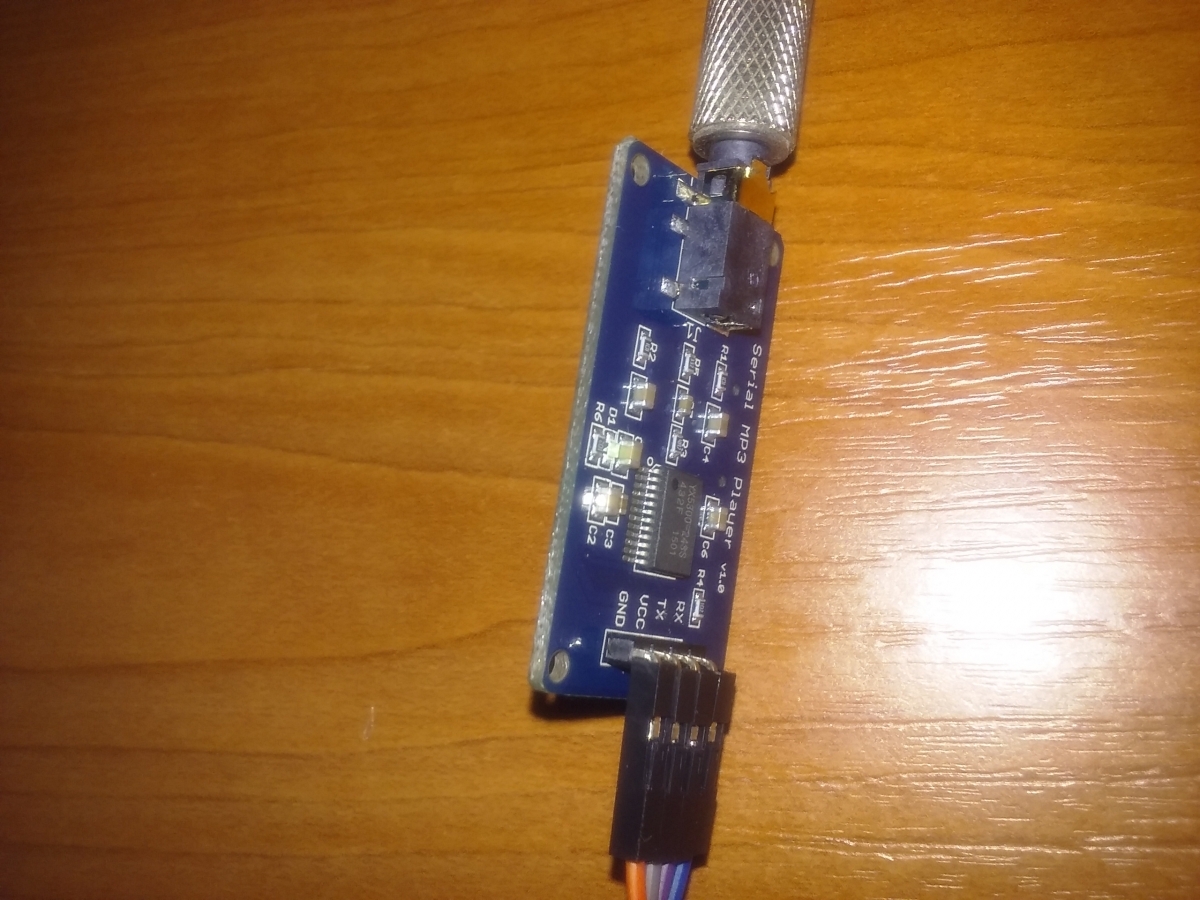

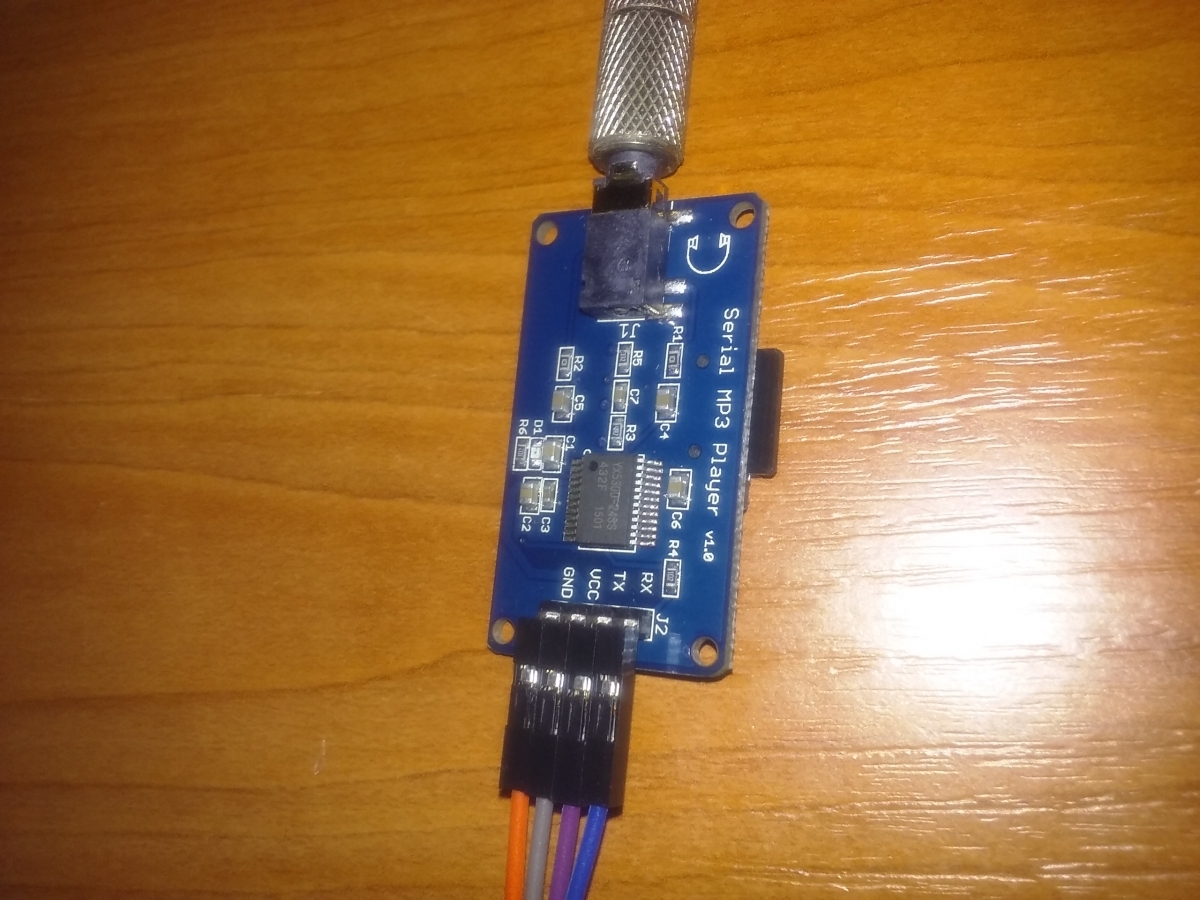

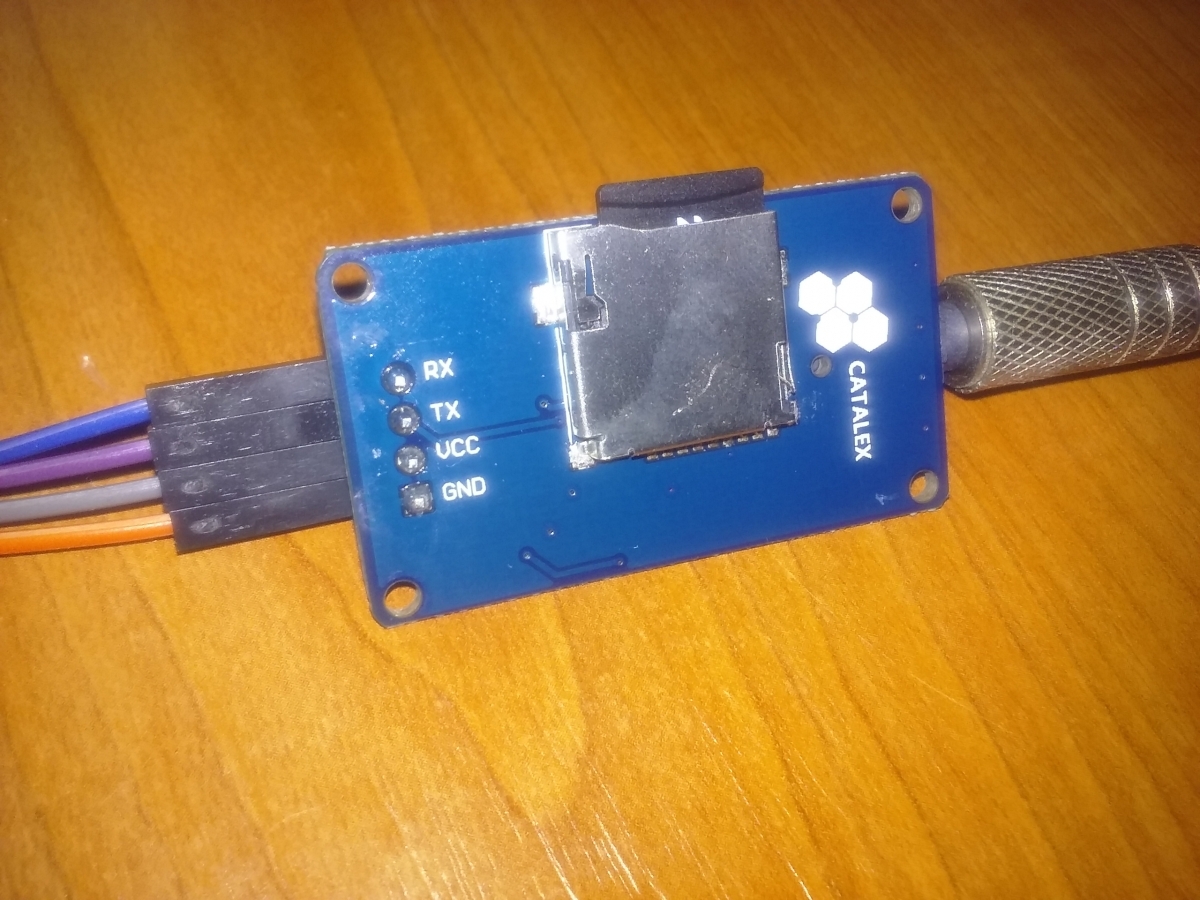

A Catalex Serial MP3 player tesztelése, egy kicsit bonyolultabb volt számomra, mivel csak egyetlen leírást találtam a beüzemeléshez, és az pedig lengyel nyelvű. A leírást itt meg lehet tekinteni a lengyel honlapon. Az ottani tesztben egy 32 GB-os kártyával használták a modult, én csak egy 2 GB-ossal. A modulon nem sokminden van, egy Micro SD kártya foglalat egy YX5300 chip és egy 3,5 mm-es sztereo jack kimenet kapott rajta helyet és lejátszás közben pedig villog egy led. Ennek ellenére tökéletesen működik a maga egyszerűségében.

A bekötése is roppant egyszerű, szinte adja magát.

VCC – 5V

GND – GND

TX – D5 pin

RX – D6 pin

A forráskód teljes egészében egy lengyel oldalról származik, én csak átalakítottam, hogy alap szinten vezérelni tudjam. Továbbá megosztom a lengyel oldalon található HEX kód táblázatot, ami különböző parancsokat tartalmaz.

Itt hívnám fel a figyelmet arra, hogy a forrás megjelölésénél az SD kártyán lévő lejátszott mappát 01-02-03-as névvel kell jelölni, mert a HEX kódban így tudunk rá hivatkozni.  „command(0x17, 0x0100);” Továbbá még itt jelezném, hogy bármilyen fordítási pontatlanságért elnézést kérek, mert a legjobb barátom és tolmácsom a google fordító volt a dokumentálásnál.

Kódtáblázat

Itt úgy érzem fontos megjegyezni, hogy ez a kis kütyü lehet, hogy ilyen egyszerű de az YX5300-ba még egy 24Bites DAC is belefért a jobb hangzás érdekében.

Catalex Serial MP3 player Forráskód:

#include < SoftwareSerial.h >

    SoftwareSerial mp3(5, 6);

    static uint8_t cmdbuf[8] = {0};
    static uint8_t ansbuf[10] = {0};
    char parancs = '0';

    void command(int8_t cmd, int16_t dat)
    {
      delay(20);

      cmdbuf[0] = 0x7e; // START byte
      cmdbuf[1] = 0xFF; // Verzió
      cmdbuf[2] = 0x06; // parancs hossza
      cmdbuf[3] = cmd;  // parancs hozzárendelés
      cmdbuf[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
      cmdbuf[5] = (int8_t)(dat >> 8); // paraméter DAT1
      cmdbuf[6] = (int8_t)(dat); //  paraméter DAT2
      cmdbuf[7] = 0xef; // END byte

      for (uint8_t i = 0; i < 8; i++)
      {
        mp3.write(cmdbuf[i]);
      }
    }

    // byte to hex függvény
    void byte2hex(uint8_t b)
    {
      Serial.print("0x");
      if (b < 16) Serial.print("0");
      Serial.print(b, HEX);
      Serial.print(" ");
    }

    boolean answer(void)
    {
      uint8_t i = 0;

      while(mp3.available() && (i < 10))       {         uint8_t b = mp3.read();         ansbuf[i] = b;         i++;         byte2hex(b);       }       Serial.println();       if ((ansbuf[0] == 0x7E) && (ansbuf[9] == 0xEF))       {         return true;       }       return false;       }     void setup()     {       Serial.begin(9600);       mp3.begin(9600);             delay(500); // Kötelező késleltetés az inicializálás előtt         command(0x09, 0x0002); // Az SD kártya mint forrás kiválasztása       delay(200); // Kötelező késleltetés az indítás előtt       }           void loop()     {     if (Serial.available() > 0)
    {
                parancs = Serial.read();
     }
                 switch (parancs)
                 {
                 case '1':
                 command(0x0E, 0x00);
                 Serial.println("Pause");
                 parancs = '0';
                 break;
                 case '2':
                 command(0x0D, 0x00);
                 Serial.println("Play");
                 parancs = '0';
                 break;
                 case '3':
                 command(0x01, 0x00);
                 Serial.println("Next");
                 parancs = '0';
                 break;
                 case '4':
                 command(0x02, 0x00);
                 Serial.println("Previous");
                 parancs = '0';
                 break;
                 case '5':
                 command(0x16, 0x00);
                 Serial.println("STOP");
                 parancs = '0';
                 break;
         }

      if (mp3.available()) // Ha a lejátszó elérhető
      {
        if (answer()) // Ha az answer függvény TRUE
        {
          if (ansbuf[3] == 0x3A) // Kártya vizsgálata // Ha be van dugva
          {
            Serial.println("TF Card in slot");
            command(0x17, 0x0200); // A 02-es mappa játszása folyamatosan

          }
          if (ansbuf[3] == 0x3B) // Kártya vizsgálata // Ha ki van húzva
          {
            Serial.println("TF Card out of slot");
          }
        }
      }
    }

Itt a forráskódnál, egy alap állapotban én most a 02-es mappa tartalmát játszom le, és a serial monitoron keresztül lehet vezérelni az 5 legegyszerűbb funkcióval a lejátszót.

1 – Pause

2 – Lejátszás folytatása

3 – Következő szám

4 – Előző szám

5 – STOP (Playnél a számot előlről kezdi)

Jó szórakozást és ereményes tesztelést a modulhoz, remélem segítettem.
