Ennek a két modulnak a teszteléséhez semmi extra sem szükséges, a bekötés rém egyszerű és a kód is, csak a felhasználáson kell elgondolkozni. Biztonsági megoldásnak nem ajánlanám, hiszen egy másik lézer diódával ki lehet játszani. Abban az esetben ha ez nem nem megoldható akkor nagy távolságon lehet szakadásérzékelőznek használni.
Lássuk a modulok bekötését:

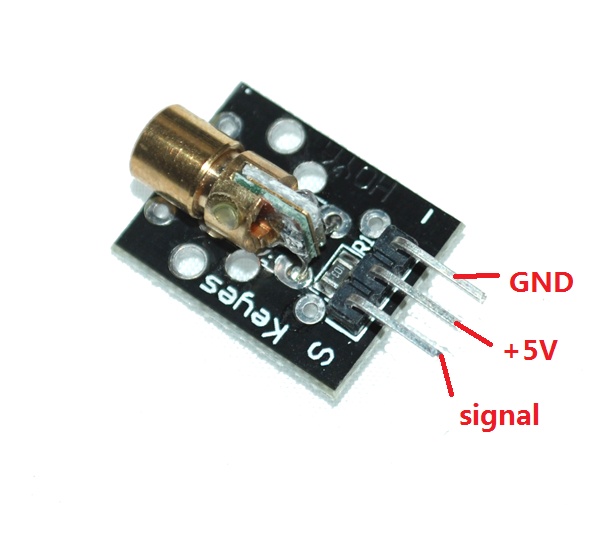

Lézer dióda
GND — GND
+5V — +5V
S — D5 pin
Lézer érzékelő szenzor
GND — GND
VCC — +5V
OUT — D3 pin
Ha a bekötéssel végeztünk, akkor a lézer diódának halványan már világítania kell és a lézer érzékelő szenzoron a piros lednek is világítania kell. Ha ez így van, akkor a modulok bekötése sikeres volt. Ezután nincs más dolgunk csak feltölteni a forráskódot.
Forráskód:
#define laserOut 5
#define laserIn 3
int value = 0;
void setup()
{
Serial.begin(9600);
pinMode(laserOut, OUTPUT);
pinMode(laserIn, INPUT);
}
void loop()
{
digitalWrite(laserOut, 1);
value = digitalRead(laserIn);
if (value == 1)
{
Serial.println("Laser IN");
delay(200);
}
else
{
Serial.println("Laser OUT");
delay(200);
}
}
Ha megvagyunk a forráskód feltöltésével, akkor nyissuk meg a serial monitort és nézzük az eredményt. Ha a lézernyaláb az érzékelőre vetül, akkor a “Laser IN” felirat jelenik meg, ellenben a “Laser OUT”.
Remélem segítettem a tesztelésben, és kívánok mindenkinek jó tesztelést és remek időtöltést.
