1.54″ Fehér OLED Kijelző Modul – 128×64 Pixel, CH1116 Vezérlő, I2C Kommunikáció (3.3V–5V)
Ez a nagy méretű, 1.54 hüvelykes fehér monokróm OLED kijelző modul 128×64 képpontos felbontással és kristálytiszta, nagy kontrasztú megjelenítéssel rendelkezik. A hagyományos 0.96″-os OLED panelekhez képest lényegesen nagyobb aktív felületet nyújt, így a szöveges adatok, grafikonok és műszermenük távolabbról is kiválóan olvashatók. Mivel a panel a bevált CH1116 vezérlőre épül, 3.3V és 5V közötti tápfeszültséggel is üzemeltethető, és mindössze 4 vezetékes I2C buszon keresztül kommunikál, közvetlenül illeszthető Arduino, ESP32, ESP8266, Raspberry Pi vagy RP2040 mikrokontrollerekhez.
💡 Miért érdemes az 1.54″-os fehér OLED kijelzőt választani?
Az egyedileg világító szerves LED képpontok külön háttérvilágítás nélkül működnek, így mélyfekete hátteret és kiemelkedő energiahatékonyságot nyújtanak:
📏 Tágas 1.54″ felület: Jelentősen nagyobb aktív képméretet kínál, mint a megszokott 0.96 hüvelykes változatok, így több sornyi információ fér el rajta kényelmesen.
⚪ Kristálytiszta fehér képpontok: Modern, prémium megjelenést és kiemelkedő olvashatóságot biztosít mind nappali fénynél, mind teljesen sötét környezetben.
🔌 Gyors 4-tűs I2C illesztés: Mindössze két digitális I/O vezetéket (SDA és SCL) igényel a mikrokontrollertől, megkönnyítve a vezetékezést.
⚡ Kettős 3.3V – 5V kompatibilitás: A panelre integrált feszültségszabályzó és jelszint-illesztő révén 3.3V-os és 5V-os logikájú lapkákkal is közvetlenül használható.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az 1.54 hüvelykes fehér OLED kijelző műszaki paramétereit:
| Kijelző képátló |
1.54 hüvelyk (1.54 inch) |
| Felbontás (képpontok) |
128 × 64 képpont |
| Megjelenítés színe |
Hidegfehér (White monokróm, valódi fekete háttérrel) |
| Meghajtó IC (Driver) |
CH1116 (széles körben támogatott monokróm OLED vezérlő) |
| Tápfeszültség tartomány |
DC 3.3V – 5.0V (beépített LDO feszültségszabályzó áramkörrel) |
| Kommunikációs interfész |
I2C (IIC) soros interfész (GND, VCC, SCL, SDA kivezetések) |
| Betekintési szög |
> 160° ultra-széles látószög torzításmentes kontraszttal |
| Fogyasztás |
Kifejezetten alacsony (csak az aktív képpontok fogyasztanak áramot, kb. 0.08W tipikus érték) |
📷 Termékfotó és kialakítás

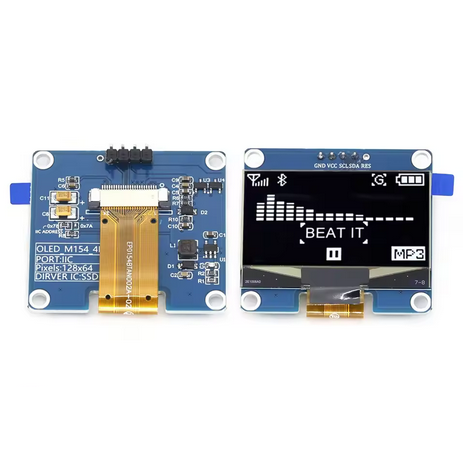

1.54 hüvelykes, 128×64 képpontos monokróm OLED modul szabványos 2.54 mm-es tüskesorral📌 Bekötési és szoftveres útmutató
A modul szabványos 4-tűs csatlakozósorral rendelkezik, így bekötése próbapanelen és forrasztva is rendkívül gyors:
GND: Rendszerföldelés, csatlakoztassa a mikrokontroller közös GND pontjához.
VCC: Tápfeszültség bemenet (DC 3.3V vagy 5V a vezérlő logikai szintjének megfelelően).
SCL (SCK): I2C órajel vonal – kösse a mikrokontroller SCL lábára (pl. ESP32: GPIO22, Arduino Uno: A5).
SDA: I2C adatvonal – kösse a mikrokontroller SDA lábára (pl. ESP32: GPIO21, Arduino Uno: A4).
Szoftveres vezérlés: Arduino keretrendszerben a népszerű és optimalizált U8g2 könyvtár azonnali támogatást nyújt a CH1116 meghajtóhoz (például az U8G2_CH1116_128X64_F_HW_I2C deklarációval), valamint CircuitPython és MicroPython alól is könnyedén kezelhető.
💡 Ajánlott felhasználási területek
A modern fehér szín és a tágas kijelzőméret révén számos projekt látványos központi eleme lehet:
📊 Műszerfalak és laboratóriumi tápegységek: Feszültség-, áram-, teljesítmény- és akkumulátormérők precíz numerikus és grafikus kiírására.
🌦️ Környezeti mérőállomások: Hőmérséklet, páratartalom, CO2-szint és légnyomás trendek megjelenítésére tiszta fehér karakterekkel.
🎛️ Audio eszközök és szintetizátorok: Egyedi MIDI vezérlők, effektpedálok, spektrum-analizátorok és menürendszerek előlapjára.
🏠 Intelligens otthon kijelzők: Fali termosztátok, beltéri monitorok és Home Assistant állapotjelzők elegáns kezelőfelületeként.
📦 A csomag tartalma
✔️ 1 db 1.54″ Fehér OLED Kijelző Modul (128×64 képpont, CH1116 vezérlővel, I2C interfésszel)
