1.54″ Sárga OLED Kijelző Modul – 128×64 Pixel, CH1116 Vezérlő, I2C Kommunikáció (3.3V–5V)
Ez a nagy méretű, 1.54 hüvelykes sárga monokróm OLED kijelző modul 128×64 képpontos felbontással és nagy kontrasztú megjelenítéssel rendelkezik. A hagyományos 0.96″-os OLED panelekhez képest lényegesen nagyobb aktív felületet nyújt, így adatai távolabbról is kristálytisztán olvashatók. Mivel a kijelző a bevált CH1116 vezérlőre épül, 3.3V és 5V közötti tápfeszültséggel is üzemeltethető, és mindössze 4 vezetékes I2C buszon keresztül kommunikál, pillanatok alatt illeszthető Arduino, ESP32, ESP8266, Raspberry Pi vagy RP2040 vezérlőkhöz.
💡 Miért érdemes az 1.54″-os sárga OLED kijelzőt választani?
Az önállóan világító szerves LED képpontok háttérvilágítás nélkül működnek, így kimagasló vizuális élményt és alacsony fogyasztást garantálnak:
📏 Kényelmes, nagy 1.54″ képátló: Jelentősen nagyobb felületet kínál, mint a megszokott 0.96″-os modulok, megkönnyítve a komplex műszerfalak és grafikonok leolvasását.
💛 Élénk sárga pixelmegjelenítés: Kifejezetten jó kontrasztot és szemkímélő, meleg tónusú olvashatóságot biztosít gyenge megvilágítás és sötétség esetén is.
🔌 Egyszerű 4-vezetékes I2C csatlakozás: Mindössze két mikrokontroller I/O lábat (SDA és SCL) igényel, értékes kivezetéseket takarítva meg a szenzorok számára.
⚡ Univerzális 3.3V – 5V feszültségkompatibilitás: A panelre integrált feszültségszabályzó és szintillesztő révén 3.3V-os és 5V-os rendszerekhez egyaránt közvetlenül csatlakoztatható.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az 1.54″-os OLED kijelző villamos, optikai és mechanikai specifikációit:
| Kijelző képátló |
1.54 hüvelyk (1.54 inch) |
| Felbontás (képpontok) |
128 × 64 képpont |
| Megjelenítés színe |
Sárga (Yellow monokróm, fekete háttérrel) |
| Meghajtó IC (Driver) |
CH1116 (széles körben támogatott monokróm OLED vezérlő) |
| Tápfeszültség tartomány |
DC 3.3V – 5.0V (beépített LDO feszültségszabályzóval) |
| Kommunikációs interfész |
I2C (IIC) soros busz (GND, VCC, SCL, SDA kivezetések) |
| Betekintési szög |
> 160° széles látószög torzításmentes színekkel |
| Energiafogyasztás |
Rendkívül alacsony (csak a világító pixelek fogyasztanak áramot, kb. 0.08W teljes kijelzésnél) |
📷 Termékfotó és felépítés

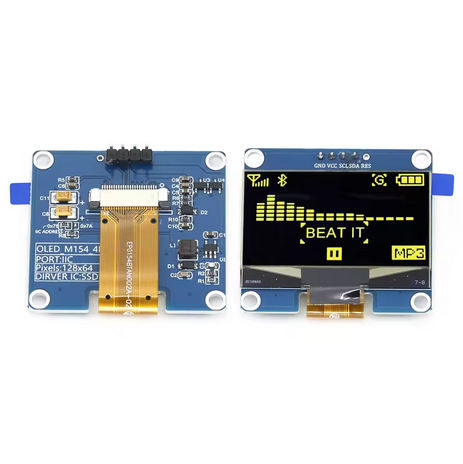

1.54 hüvelykes, 128×64 felbontású sárga OLED modul beforrasztott 4-tűs csatlakozósorral📌 Bekötési és szoftveres útmutató
A modul 4-tűs tüskesorral érkezik, amely standard 2.54 mm-es raszterével kényelmesen illeszkedik próbapanelekbe:
GND: Rendszerföldelés, kösse össze a mikrokontroller közös földjével (GND).
VCC: Tápfeszültség bemenet (DC 3.3V vagy 5V a mikrokontroller logikai szintjének megfelelően).
SCL (SCK): I2C órajel vonal – csatlakoztassa a vezérlő SCL lábához (pl. ESP32: GPIO22, Arduino Uno: A5).
SDA: I2C adatvonal – csatlakoztassa a vezérlő SDA lábához (pl. ESP32: GPIO21, Arduino Uno: A4).
Szoftveres támogatás: Arduino környezetben az U8g2 könyvtár teljes körű támogatást nyújt a CH1116 vezérlőhöz (pl. U8G2_CH1116_128X64_F_HW_I2C konstruktor használatával), emellett MicroPython és CircuitPython környezetekben is egyszerűen inicializálható.
💡 Ajánlott felhasználási területek
Nagy felülete és kiváló fényereje miatt kiemelkedően sokoldalú megjelenítő:
🌦️ Időjárás-állomások és szenzorpanelek: Hőmérséklet, páratartalom, légnyomás és valós idejű diagramok jól olvasható megjelenítésére.
🔋 Laboratóriumi tápegységek: Feszültség-, áram- és kapacitásmérő DIY műszerek professzionális előlapi kijelzőjeként.
🎛️ Egyedi műszerdobozok és audió eszközök: Hangerőszint-mérők (VU-meter), menürendszerek és szintézer-vezérlők kijelzőjeként.
🏠 Okosotthon kezelőfelületek: Fali termosztátok és szobai állapotjelzők diszkrét, elegáns sárga felületeként.
📦 A csomag tartalma
✔️ 1 db 1.54″ Sárga OLED Kijelző Modul (128×64 képpont, CH1116 vezérlővel, I2C interfésszel)
