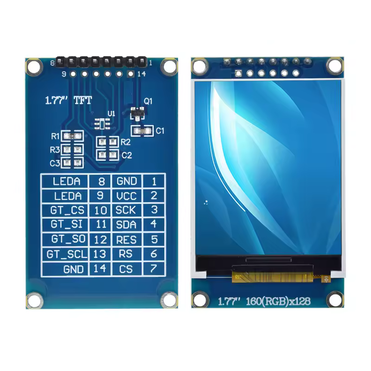

1.77″ Színes TFT SPI Kijelző Modul – 128×160 Pixel, ST7735, MicroSD Foglalat
Ez a kompakt, 1.77 hüvelykes színes TFT kijelző modul nagy sebességű SPI soros interfésszel, valamint beépített MicroSD kártya foglalattal rendelkezik. Mivel rendkívül kevés vezérlő lábat igényel és élénk, 65k színű képmegjelenítést biztosít, ezért tökéletes választás Arduino, ESP32, STM32 és Raspberry Pi Pico projektekhez.
💡 Miért érdemes ezt a TFT kijelző modult választani?
🌈 Élénk, színes megjelenítés: A 65k szín megjelenítésére képes RGB panel kiváló kontrasztot és tűéles feliratokat biztosít.
⚡ Helytakarékos SPI vezérlés: Mindössze néhány digitális I/O lábat foglal le, így bőségesen marad szabad kivezetés a szenzoroknak.
💾 Beépített MicroSD foglalat: A hátlapi kártyaolvasó révén a nagyobb képek, ikonok vagy grafikus elemek közvetlenül a kártyáról tölthetők be.
💻 Széleskörű kompatibilitás: Azonnal használható a jól ismert Adafruit_GFX és ST7735 könyvtárakkal, így pillanatok alatt beüzemelhető.
🔌 Rugalmas tápellátás: A beépített 3.3V-os LDO feszültségszabályzónak köszönhetően 3.3V-ról és 5V-os tápról is biztonságosan működtethető.
💡 Szabályozható háttérvilágítás: A dedikált LED láb közvetlenül tápra köthető, vagy PWM jellel szoftveresen is finomhangolható a fényereje.
📊 Részletes műszaki adatok

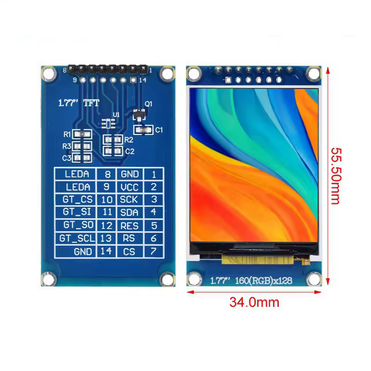

📌 Csatlakozások és lábkiosztás (Standard 8-pin)
VCC & GND: Tápellátás (3.3V vagy 5V) és közös rendszerföldelés.
SCL / SCK & SDA / MOSI: SPI órajel és adatvonal a mikrokontroller felől.
DC / RS & CS: Adat/Parancs választó láb, valamint az SPI Chip Select engedélyező vonal.
RES / RST & BLK: Hardveres reset tüske, valamint a háttérvilágítás LED vezérlése.
💡 Ajánlott felhasználási területek
📊 Műszerek és mérőállomások: Kiválóan alkalmazható feszültség- vagy hőmérsékletmérők grafikus adatkijelzésére.
🏠 Okosotthon állapotjelzők: Remek vizuális felületet biztosít ESP32 vagy ESP8266 alapú szobai vezérlőkhöz.
🎮 DIY Retro konzolok: Kisebb játékok, menürendszerek vagy egyedi hordozható készülékek építéséhez javasolt.
🔋 Hordozható eszközök: Mivel az áramfelvétele alacsony, ezért akkumulátorról üzemelő rendszerekben is hatékonyan helytáll.
🛠 Beépítési és használati tanácsok
⚠ 5V-os rendszerek jelszintje: Mivel a kijelző meghajtója 3.3V-os logikát használ, ezért 5V-os vezérlők (pl. Arduino UNO) esetén javasolt szintillesztőt alkalmazni.
💡 Háttérvilágítás bekötése: A BLK lábat közvetlenül 3.3V-ra kötheti a folyamatos fényért, továbbá PWM kimenetre kötve a szoftveres fényerőszabályzás is elérhető.
📁 SD kártya használata: Képek betöltésekor érdemes 24 bites BMP formátumot használni, mivel ezeket a mikrokontroller közvetlenül és gyorsan tudja renderelni.
⚙️ Ajánlott könyvtárak: Arduino környezetben az Adafruit_ST7735 és a TFT_eSPI könyvtárakkal érhető el a legnagyobb kirajzolási sebesség.
