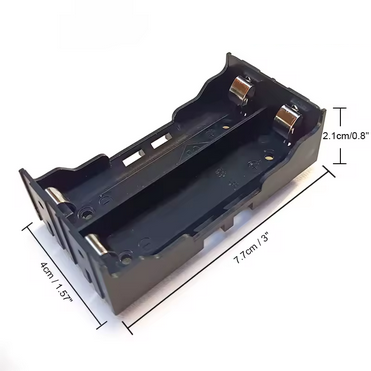

Dupla 18650 Akkumulátor Foglalat / Elemtartó – Nyákba Ültethető, Négyzetes Kivitel (3.7V / 7.4V)
Ez a robusztus, kiváló minőségű PC (polikarbonát) alapanyagból készült dupla 18650-es akkumulátor foglalat kifejezetten nyomtatott áramköri lapokba (NYÁK / PCB) történő ültetésre és forrasztásra lett tervezve. Négyzetes, helytakarékos elrendezése stabil mechanikai rögzítést biztosít, míg a belső rugós fém érintkezők biztos áramátvitelt garantálnak. A kivezetések forrasztási konfigurációjától függően a két cella köthető párhuzamosan (3.7V-os névleges feszültséghez, duplázott kapacitással) vagy sorosan (7.4V-os feszültséghez), így rendkívül rugalmasan alkalmazható egyedi tápegységekhez, akkutartó dobozokhoz és hordozható elektronikai eszközökhöz.
💡 Miért érdemes ezt a dupla 18650 nyákba ültethető foglalatot választani?
A szabad vezeték nélküli, közvetlen panelbe építhető kialakítás esztétikus és professzionális áramkör-építést tesz lehetővé:
🔋 Két db 18650 cella fogadása: Biztonságosan rögzít és érintkeztet párhuzamosan vagy sorosan két darab szabványos 18650-es lítium-ion akkumulátort.
🔌 Rugalmas kimeneti feszültség (3.7V / 7.4V): A panelen történő vezeteléstől / forrasztástól függően alakítható ki a párhuzamos vagy soros cellakapcsolás.
📌 Nyákba ültethető lábak: Erős forrcsapok a nyomtatott áramkörilap-szereléshez, így elkerülhetők a lógó, bizonytalan vezetékek.
🛡️ Tartós és hőálló PC anyag: Erős polikarbonát test, amely ellenáll a mechanikai behatásoknak és a forrasztási hőnek.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az akkumulátorfoglalat mechanikai és villamos paramétereit:
| Terméktípus |
Dupla 18650 akkumulátorfoglalat / elemtartó (négyzetes kivitel) |
| Kompatibilis akkumulátor |
Szabványos 18650 Li-ion akkumulátor (védelmi áramkör nélküli és védett változatokhoz is) |
| Akkumulátorok száma |
2 db cella befogadására alkalmas |
| Ház alapanyaga |
PC (Polikarbonát) műanyag |
| Kimeneti feszültség opciók |
3.7V (párhuzamos kapcsolás esetén) vagy 7.4V (soros kapcsolás esetén) |
| Elektromos érintkezők |
Nagy rugalmasságú, jó áramvezető képességű nikkelezett acél rugók és lemezek |
| Beépítés módja |
Nyomtatott áramköri lapba (PCB) ültethető és forrasztható kivitel |
⚙️ Bekötési és beépítési útmutató
A megbízható működés és a helyes feszültség-kialakítás érdekében vegye figyelembe az alábbiakat:
⚡ Párhuzamos bekötés (3.7V): Ha a NYÁK sávjain keresztül a pozitívakat és a negatívakat összepontosítja, 3.7V-os feszültséget és dupla kapacitást (mAh) kap.
⚡ Soros bekötés (7.4V): Ha az egyik cella pozitív pólusát a másik negatívjához köti a panelen, akkor 7.4V-os névleges feszültségű akkumulátor-csomagot hoz létre.
🔌 Polaritás figyelése: Az akkumulátorok behelyezése előtt ellenőrizze a foglalat alján vagy oldalán jelölt plusz (+) és mínusz (-) polaritási irányokat!
🛠️ Biztonságos forrasztás: A paneltüskék forrasztásakor ügyeljen arra, hogy ne melegítse túl a műanyagházat, elkerülve a foglalat deformálódását.
💡 Ajánlott felhasználási területek
Sokoldalúsága révén ideális választás a legkülönbözőbb hordozható elektronikai projektekhez:
🔋 Hordozható power bankok és áramforrások: Egyedi építésű, cserélhető akkumulátoros USB power bank modulokhoz.
🤖 Robotika és mikrokontroller panelek: Önálló tápellátás biztosítására Arduino, ESP32 vagy Raspberry Pi alapú mobil robotokhoz.
🔦 LED lámpák és zseblámpák: Barkácsolt, nagy fényerejű fejlámpák, műhelyi lámpák és vészvilágító berendezések áramköreihez.
🛠️ Tesztberendezések és mérőműszerek: Laboratóriumi kisműszerek és hordozható tesztelők cserélhető lítium akkumulátoros blokkaként.
📦 A csomag tartalma
✔️ 1 db Dupla 18650 Akkumulátor Foglalat / Elemtartó (Nyákba ültethető, négyzetes kivitel)
