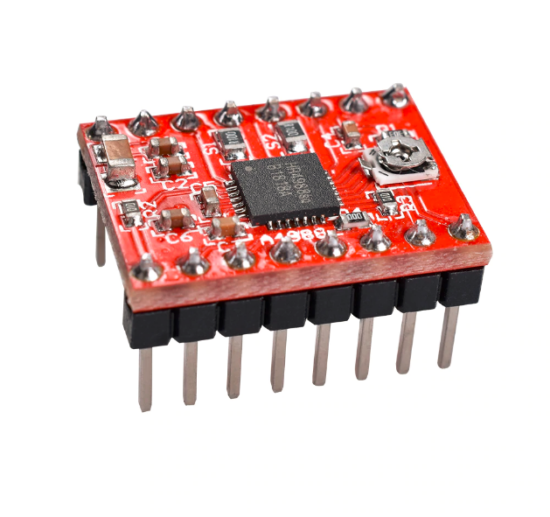

A4988 Bipoláris Léptetőmotor Vezérlő Modul – Hűtőbordával, max. 2A, 8–35V
Az A4988 egy rendkívül népszerű és megbízható bipoláris léptetőmotor-vezérlő, beépített fordítóval (translator), amely megkönnyíti a motorok mikrolépéses vezérlését. A modul akár 5 különböző léptetési módot támogat (teljes, fél, negyed, nyolcad és tizenhatod lépés), így biztosítva a motorok sima és pontos mozgását 3D nyomtatókban, CNC gépekben és robotikai projektekben. A széles feszültségtartomány, a beállítható áramkorlát és a csomag részét képező alumínium hűtőborda hatékony és biztonságos üzemet garantál.
💡 Miért érdemes az A4988 vezérlőt választani?
A precíz mikrolépéses módoknak és a kiegészítő hűtésnek köszönhetően stabil teljesítményt nyújt:
⚙️ Rugalmas mikrolépések: Támogatja az 1, 1/2, 1/4, 1/8 és 1/16 léptetési módokat a csendesebb és pontosabb mozgásért.
❄️ Tartozék hűtőborda: A csomagban található alumínium hűtőborda hatékonyan elvezeti a hőt tartós terhelés esetén is.
⚡ Széles feszültségtartomány: A motorok táplálása 8V és 35V közötti egyenfeszültséggel történhet.
🔌 Egyszerű vezérlés: Csupán két láb (Step és Dir) szükséges a motor sebességének és irányának teljes körű vezérléséhez.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az A4988 léptetőmotor-vezérlő villamos és fizikai paramétereit:
| Terméktípus |
A4988 Bipoláris Léptetőmotor Vezérlő Modul |
| Motor tápfeszültség (VMOT) |
8V – 35V DC |
| Logikai vezérlési feszültség |
3.3V – 5V DC |
| Maximális áramerősség |
Akár 2A tekercsenként (megfelelő hűtéssel) |
| Léptetési módok (Mikrolépés) |
Full (teljes), 1/2, 1/4, 1/8, 1/16 |
| Modul méretei |
15.2 mm × 20.3 mm |
| Tartozékok |
Alumínium hűtőborda a csomag része |
⚙️ Bekötési és használati tanácsok
A biztonságos üzemeltetés és a vezérlő élettartamának megőrzése érdekében vegye figyelembe az alábbiakat:
⚠️ Áramkorlát beállítása: Használat előtt multiméterrel pontosan állítsa be a fedélzeti potméterrel a motor számára megengedett maximális áramot.
❄️ Hűtőborda felhelyezése: A túlmelegedés megelőzése érdekében feltétlenül ragassza fel a mellékelt alumínium hűtőbordát a vezérlő IC-re.
⚡ Pufferkondenzátor: A tápfeszültség (VMOT és GND) közelébe kössön be egy legalább 100 µF-os elektrolit kondenzátort a feszültségtüskék szűrésére.
🛡️ Tilos a motor lekötése: Működés közben soha ne húzza ki vagy csatlakoztassa újra a motor kábeleit, mert az a vezérlő chip károsodását okozhatja.
💡 Ajánlott felhasználási területek
Precíz pozicionáló képessége révén számos automatizálási és gépépítési projektben alapvető elem:
🖨️ 3D nyomtatók: RepRap, Prusa és egyedi építésű 3D nyomtatók tengelymeghajtásaihoz (pl. NEMA 17 motorokhoz).
🛠️ CNC gépek és marók: Kis méretű gravírozók és automata fúróberendezések léptetőmotoros vezérléséhez.
🤖 Robotika: Precíz elmozdulást igénylő robotkarok, automata adagolók és kamerás forgatófejek építéséhez.
💻 Automatizált eszközök: Laboratóriumi mérőpadok, optikai eszközök és lineáris mozgatók vezérlésére.
📦 A csomag tartalma
✔️ 1 db A4988 Bipoláris Léptetőmotor Vezérlő Modul
✔️ 1 db Alumínium hűtőborda
