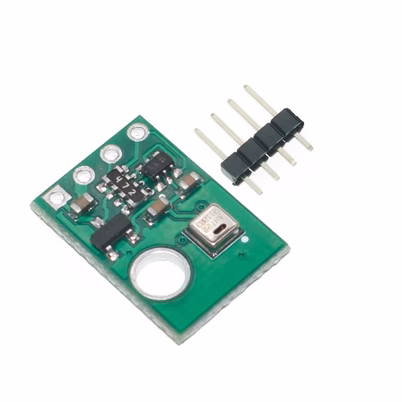

AHT20 Digitális Hőmérséklet és Páratartalom Mérő Szenzor Modul (I2C, 2.2V – 5.5V)
Az AHT20 hő és páratartalom mérő szenzor a korszerű mikrokontrolleres környezeti mérőrendszerek ideális alkatrésze, amely fejlett MEMS félvezető technológiát és gyárilag kalibrált digitális kimenetet kínál. A modul dedikált ASIC jelfeldolgozó processzora közvetlenül a lapkán alakítja át a kapacitív páramérő és a precíziós szilícium dióda hőmérsékleti jeleit kalibrált digitális adattá, amelyet szabványos I2C buszon továbbít. Ultrakompakt méretével, mikroamperes áramfelvételével és a kondenzációval szembeni magas ellenálló képességével tökéletesen váltja ki az elavultabb DHT11, DHT22 vagy korábbi AHT10 modulokat.
💡 Miért ideális választás ez az alkatrész?
Az AHT20 kiemelkedő mérési pontosságot és univerzális illeszthetőséget nyújt a fejlesztőknek:
🎯 Gyárilag kalibrált ASIC kimenet: Nem igényel egyedi matematikai kalibrációs együtthatókat, a kiolvasott adatok azonnal valós mérési értékeket adnak.
🔌 Széles 2.2V – 5.5V táptartomány: Külön szintillesztő nélkül, közvetlenül ráköthető 3.3V-os (ESP32, STM32, RP2040) és 5V-os (Arduino Uno/Mega) mikrokontrollerekre.
🌈 Magas felbontás és stabilitás: 0.01 °C hőmérséklet- és 0.024 % relatív páratartalom-felbontás robusztus, kondenzációtűrő tokozásban.
📦 Ultrakompakt és energiatakarékos: A 16 × 11 mm-es miniatűr panel minimális önmelegedést kelt, így ideális elemes vagy szoláros IoT csomópontokba.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza az AHT20 modul villamos és környezeti mérési paramétereit:
| Működési tápfeszültség |
2.2 V – 5.5 V DC |
| Kommunikációs interfész |
I2C (szabványos cím: 0x38, max. 400 kHz órajel) |
| Hőmérséklet mérési tartomány |
-40 °C – +85 °C |
| Páratartalom mérési tartomány |
0 % – 99.5 % RH (relatív páratartalom) |
| Hőmérséklet pontosság / felbontás |
±0.3 °C / 0.01 °C |
| Páratartalom pontosság / felbontás |
±3 % RH / 0.024 % RH |
| Modul méretei |
16 × 11 mm |
📌 Bekötési és használati útmutató
A pontos mérések eléréséhez és az interferenciák elkerüléséhez kövesse az alábbi bekötési tanácsokat:
Tápellátás (VIN / VCC): Csatlakoztassa a mikrokontroller 3.3V vagy 5V-os kimenetére. Elemes táplálás esetén akár 2.2V-os cellafeszültségig stabilan üzemel.
Rendszerföld (GND): Közösítse a vezérlő mikrokontroller GND pontjával a tiszta referenciaszint érdekében.
I2C vonalak (SCL / SDA): Kösse a vezérlő I2C lábaira. Hosszabb vezetékezés vagy több párhuzamos I2C eszköz esetén használjon 4.7 kΩ felhúzó ellenállásokat.
Termikus elszigetelés: Helyezze a modult távol a melegedő feszültségszabályzóktól, reléktől és Wi-Fi antennáktól a hamis hőmérséklet-mérés elkerülésére!
💡 Ajánlott felhasználási területek
Stabilitása és nagy mérési pontossága miatt az alábbi rendszerekben nyújt kiemelkedő teljesítményt:
🏠 Home Assistant & ESPHome: Okosotthon szobatermosztátok, párásító és páramentesítő vezérlések készítéséhez.
🌦️ Vezeték nélküli időjárás-állomások: Elemes vagy akkumulátoros kültéri/beltéri IoT környezeti adatgyűjtő csomópontokhoz.
🌱 Mezőgazdaság & fóliasátrak: Üvegházi automatikus szellőztetés, terráriumok és keltetők mikroklíma-szabályozásához.
🏢 Szerverszobák és raktárak: Hálózati rack szekrények, élelmiszerraktárak és műhelyek klímafelügyeleti naplózására.
📦 A csomag tartalma
✔️ 1 db AHT20 digitális hőmérséklet és páratartalom mérő szenzor modul
✔️ 1 db 4-pin egyenes tüskesor (2.54 mm raszter)
