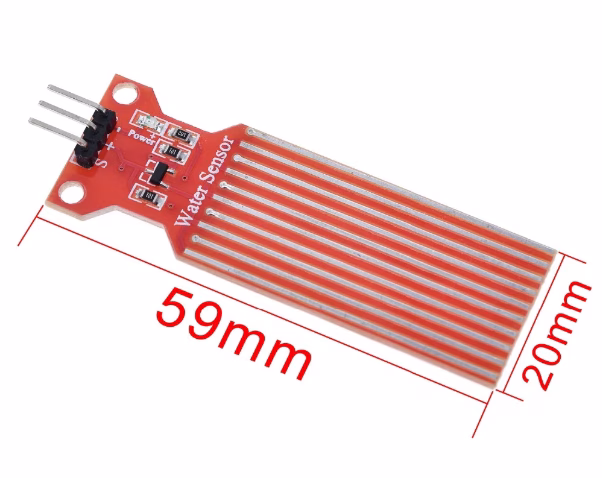

Analóg Vízszint Érzékelő Szenzor – 5V, 59×20 mm

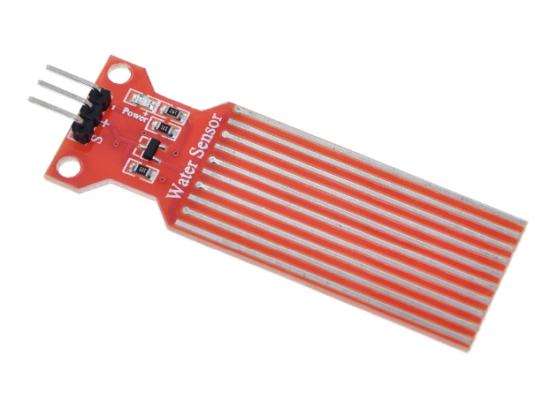

Ez az analóg vízszint- és cseppérzékelő szenzor kiválóan alkalmas vízfelszínek, esőcseppek vagy folyadékszintek mérésére mikrokontrolleres projektekben. A panelen található párhuzamos nyomtatott vezetősávok a vízbe merülve ellenállás-változást hoznak létre, amelyet a mikrokontroller analóg (ADC) bemenete közvetlenül leolvashat. A 5V-os feszültséggel működő, kompakt méretű modul könnyen illeszthető Arduino, ESP32 és egyéb fejlesztőpanelekhez.
💡 Miért érdemes ezt a vízszint érzékelőt választani?
A folyadékok szintjének folyamatos nyomon követéséhez egyszerű és költséghatékony megoldást nyújt:
📊 Analóg kimeneti jel: A vízmagasság változását fokozatosan, analóg feszültségértékként adja át a vezérlőnek.
⚡ Alacsony áramfelvétel: A mindössze 20 mA-es áramfelvétel gazdaságos üzemet biztosít az áramkörben.
🔌 Szabványos 5V tápellátás: Közvetlenül csatlakoztatható a legtöbb hagyományos mikrokontrolleres rendszerhez.
📏 Kompakt érzékelőfelület: A 40×16 mm-es aktív zóna elegendő felületet biztosít a pontos szintméréshez.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az analóg vízszint érzékelő villamos és fizikai paramétereit:
| Terméktípus |
Analóg Vízszint és Cseppérzékelő Szenzor |
| Működési feszültség |
5V DC |
| Áramfelvétel |
~20 mA |
| Érzékelő felület mérete |
40 mm × 16 mm |
| Teljes modul méretei |
59 mm × 20 mm |
⚙️ Bekötési és használati tanácsok
A pontos mérések és a szenzor élettartamának megőrzése érdekében vegye figyelembe az alábbiakat:
🔌 Analóg bekötés: Csatlakoztassa a VCC, GND és az analóg kimeneti (SIG) lábakat a mikrokontroller megfelelő portjaihoz.
⚡ Korrózióvédelem: A folyamatos elektrolízis elkerülése érdekében érdemes csak a mérés idejére áram alá helyezni a szenzort egy digitális kimeneten keresztül.
🛠️ Szoftveres kalibráció: Olvassa be az ADC értékeket a száraz és a teljesen vízbemerült állapotban a pontos szintek meghatározásához.
🛡️ Érintkezők védelme: Ügyeljen rá, hogy a felső csatlakozó forrasztásait és vezetékeket óvja a közvetlen nedvességtől.
💡 Ajánlott felhasználási területek
Sokoldalú folyadékérzékelő képessége révén számos projektben hasznosítható:
🌱 Automata növényöntözés: Talajnedvesség vagy víztartályok alacsony szintjének felügyeletére.
🌧️ Esőcsepp érzékelők: Időjárás-állomások csapadékdetektáló egységeinek építéséhez.
⚠️ Vízszivárgás riasztók: Pincékben, háztartási gépek alatt történő nem kívánt víz megjelenésének jelzésére.
💻 Hobbiprojektek: Minden olyan barkács elektronikához, ahol fontos a folyadékszint mérése.
📦 A csomag tartalma
✔️ 1 db Analóg Vízszint Érzékelő Szenzor (5V, 59×20 mm)
