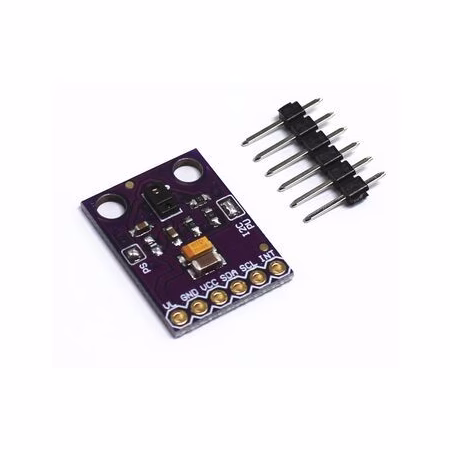

APDS-9960 gesztus érzékelő modul
Az APDS-9960 gesztus érzékelő egy rendkívül sokoldalú, ipari pontosságú szenzor, amely egyesíti a környezeti fény mérését (ALS), a színek detektálását (RGB), a közelítésérzékelést és a komplex kézmozdulatok felismerését egyetlen kompakt áramkörön. Ez a modul az I2C interfészen keresztül kommunikál, így minimális vezetékezéssel integrálható a legnépszerűbb mikrokontrollerekhez, mint például az Arduino, ESP32 vagy Raspberry Pi platformok. A beépített UV és infravörös szűrőknek köszönhetően a modul kiemelkedő pontossággal működik változó fényviszonyok között is, minimalizálva a környezeti zajok okozta téves méréseket.
A modul működési elve a beépített infravörös LED (IRED) által kibocsátott fény visszaverődésén alapul, amelyet a négy irányba pozicionált fotodióda-mátrix fog fel. Az APDS-9960 gesztus érzékelő képes különbséget tenni a fel, le, balra és jobbra történő kézmozdulatok között, mivel a fotodiódák különböző időpontokban észlelik a visszaverődő infravörös fényt. A belső jelfeldolgozó egység (DSP) ezeket az időkülönbségeket alakítja át digitális gesztus-adatokká, tehermentesítve ezzel a fő mikrokontrollert a bonyolult matematikai számítások alól.
A hardveres integráció során kiemelten fontos figyelembe venni, hogy az APDS-9960 gesztus érzékelő szigorúan 3.3V-os feszültségszintről üzemel. Amennyiben 5V-os rendszerekkel, például Arduino Uno-val szeretné használni, kötelező kétirányú logikai szintillesztő (level shifter) alkalmazása az I2C (SDA, SCL) vonalakon, valamint a tápellátásnál is. A modul rendelkezik egy dedikált megszakítás (INT) kimenettel is, amely lehetővé teszi, hogy a mikrokontroller alvó módban maradjon mindaddig, amíg a szenzor érvényes gesztust vagy közelítést nem érzékel, ezzel drasztikusan csökkentve a teljes rendszer energiafogyasztását.
Miért érdemes az APDS-9960 modult választani?
Műszaki specifikációk
| Paraméter | Érték / Specifikáció |
|---|---|
| Tápfeszültség | 3.3 V DC (szigorúan szabályozott) |
| Fizikai méretek | 20 mm x 15.3 mm |
| Kommunikációs interfész | I2C (alapértelmezett cím: 0x39) |
| Érzékelési távolság | 10 – 20 cm (gesztusok és közelség esetén) |
| Spektrális érzékenység | Vörös, zöld, kék (RGB) és környezeti fény (ALS) |
Az APDS-9960 gesztus érzékelő kizárólag 3.3V-os feszültségszinttel kompatibilis. Ha 5V-os mikrokontrollert használ, mindenképpen iktasson be egy logikai szintillesztőt az I2C vonalakra, különben a szenzor tartós károsodást szenvedhet. Továbbá ügyeljen arra, hogy a szenzor lencséjét ne takarja el por vagy ujjlenyomat, mert ez drasztikusan rontja az infravörös érzékelés hatékonyságát.
Ajánlott felhasználási területek
- Érintésmentes gesztusvezérelt kapcsolók és kezelőfelületek
- Okosotthon rendszerek automatizálása (pl. kézmozdulattal történő világításkapcsolás)
- Robotikai akadályelkerülés és közelségdetektálás
- Környezeti fényerősség mérése kijelzők automatikus fényerő-szabályozásához
A csomag tartalma
- 1 db APDS-9960 Közelítés és gesztus érzékelő modul
- 1 db egyenes tüskesor a könnyű beforrasztáshoz
