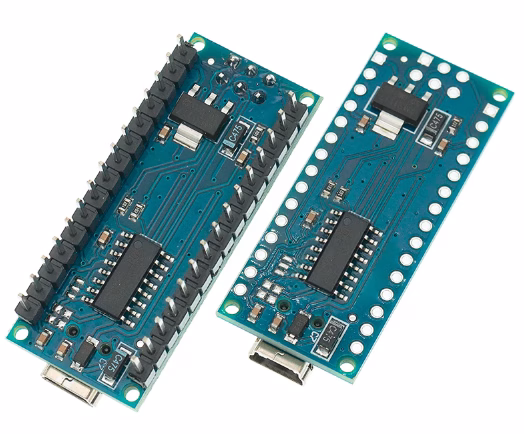

Arduino Nano V3.0 Klón Fejlesztőpanel – ATmega328, CH340G, 18×45 mm
Ez a közkedvelt Arduino Nano V3.0 klón fejlesztőpanel a megbízható ATmega328 mikrokontrollert és a stabil CH340G USB-soros híd chipet ötvözi. A kisméretű, 18×45 mm-es nyomtatott áramköri lap révén tökéletesen illeszkedik a próbákhoz használt breadboardokba, így ideális választás helyszűkében lévő beágyazott projektekhez, robotikához és egyedi automatizálásokhoz. A csomag tartalmazza a beforrasztatlan tüskesort az egyedi beépítési igényekhez, míg a kábel külön szerezhető be.
💡 Miért érdemes ezt az Arduino Nano klón panelt választani?
A kedvező árú és kompakt kialakításnak köszönhetően professzionális alapot nyújt a projektekhez:
⚡ Megbízható ATmega328 architektúra: 16 MHz-es órajel, 32 KB flash memória és gazdag periféria-támogatás az Arduino IDE környezetben.
📏 Ultra kompakt, 18×45 mm-es méret: Kifejezetten breadboard barát kialakítás, amely minimális helyet foglal a prototípusokon.
🎛️ Bővített analóg I/O kivezetések: 8 db analóg bemenettel rendelkezik a még rugalmasabb szenzorcsatlakoztatás érdekében.
🛠️ Rugalmas forrasztási opció: A mellékelt tüskesor tetszés szerint rögzíthető a panelen az elvárásoknak megfelelően.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az Arduino Nano V3.0 mikrokontrolleres modul paramétereit:
| Terméktípus |
Arduino Nano V3.0 Klón Fejlesztőpanel |
| Mikrokontroller mag |
AtMega328 (AVR 8-bites RISC architektúra) |
| USB-soros illesztőchip |
CH340G (illesztőprogram telepítést igényelhet) |
| Órajel és Memória |
Órajel: 16 MHz | Flash: 32 KB (ebből 2 KB bootloader) | EEPROM: 1 KB |
| Működési és tápfeszültség |
Logikai szint: 5V | Külső táp (VIN): DC 7V – 12V |
| I/O portok kiosztása |
Digitális I/O: 22 db (ebből 6 PWM kimenet) | Analóg bemenet: 8 db |
| Fizikai méret |
18 mm × 45 mm NYÁK méret |
⚙️ Beépítési és használati tanácsok
A sikeres programozás és a stabil működés érdekében tartsa be a következő lépéseket:
🔌 CH340 Illesztőprogram: Mivel a panel CH340G chippel szerelt, szükség esetén telepíteni kell a megfelelő drivert a számítógépre.
💻 Arduino IDE beállítások: A feltöltéskor eszközként az Arduino Nano, processzornál pedig az ATmega328P (Old Bootloader) opció kiválasztása javasolt hiba esetén.
📌 Tüskesor forrasztása: A csomagban található tüskesor tetszőlegesen forrasztható be a felhasználási célnak megfelelően.
⚡ Tápellátási korlátok: Külső táp esetén a VIN lábra legfeljebb 12V DC csatlakoztatható a feszültségszabályzó védelme érdekében.
💡 Ajánlott felhasználási területek
Sokoldalúsága révén a kis méretet igénylő elektronikai projektek kedvenc eszköze:
🤖 Kompakt robotika: Vonalkövető és akadálykerülő kisautók vezérlőegységeként.
🌡️ IoT és szenzorhálózatok: Környezeti paramétereket gyűjtő, kisméretű mérőállomásokhoz.
💡 Egyedi világításvezérlés: Címezhető LED szalagok animációinak programozásához.
🛠️ Prototípus készítés: Minden olyan DIY projekthez, ahol fontos a breadboard kompatibilitás.
📚 Hasznos útmutatók és projektek
További inspirációért és gyakorlati útmutatókért látogasson el a Arduino projektek gyűjteményébe.
📦 A csomag tartalma
✔️ 1 db Arduino Nano V3.0 Klón Fejlesztőpanel (ATmega328, CH340G)
✔️ 1 db Beforrasztatlan tüskesor készlet
❌ Megjegyzés: A csomag USB kábelt nem tartalmaz.
