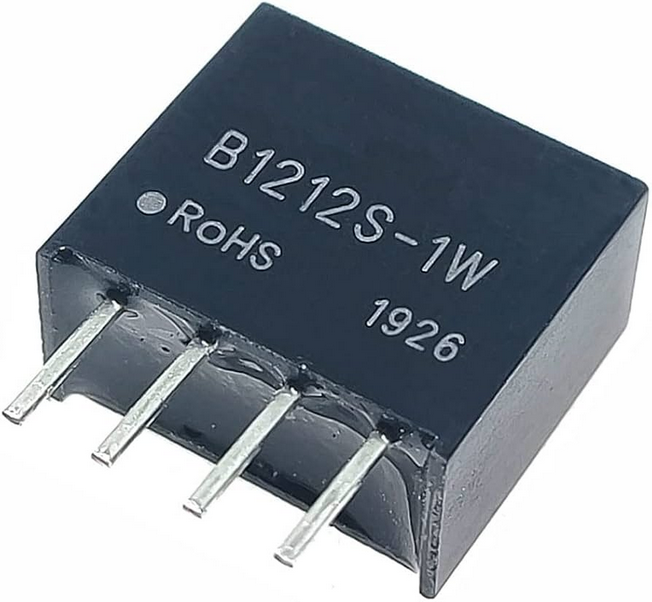

B1212S-1W Galvanikusan Izolált DC-DC Konverter – 12V / 12V 1W, 1500V DC Leválasztás, SIP-4
A B1212S-1W egy ultrakompakt, SIP-4 tokozású, galvanikusan izolált DC-DC tápegység modul, amely 12V egyenfeszültségből állít elő leválasztott 12V-os kimenetet. Mivel 1500V DC szigetelési feszültséggel rendelkezik, hatékonyan szünteti meg a nemkívánatos földhurkokat, meggátolja a digitális kapcsolási zajok átjutását az analóg áramkörökbe, és védelmet nyújt a kommunikációs buszok (CAN, RS485) számára.
💡 Miért érdemes a B1212S-1W izolált tápmodult választani?
A különálló bemeneti és kimeneti földvonal elengedhetetlen a precíziós mérésekhez és a zavarmentes működés biztosításához:
⚡ 1500V DC galvanikus leválasztás: Teljesen elszigeteli a kimeneti táp- és testvonalat a bemenettől, megszüntetve a földhurkokat és a túlfeszültségtüskéket.
🔇 Hatékony analóg zajszűrés: Megakadályozza, hogy a mikrokontrollerek vagy kapcsolóüzemű tápok nagyfrekvenciás zaja behallatszon az audio vagy szenzoros jelekbe.
📏 Ultrakompakt SIP-4 tokozás: Egyetlen sorba rendezett 4 lábának köszönhetően minimális helyet foglal a próbapanelen vagy a nyomtatott áramköri lapon.
🔋 Akár 80% konverziós hatásfok: Energiatakarékos működés, alacsony belső hőleadás és ipari minőségű lángálló fekete műanyagház.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a DC-DC konverter legfontosabb villamos és beépítési specifikációit:
| Névleges bemeneti feszültség |
DC 12V (névleges, ±10% engedélyezett tartomány) |
| Kimeneti feszültség |
DC 12V (nem szabályozott, terhelésfüggő kimenet) |
| Maximális kimeneti teljesítmény |
1W (maximális terhelhetőség) |
| Maximális kimeneti áram |
kb. 83 mA (folyamatos üzemi csúcsáram) |
| Izolációs feszültség (I/O) |
Legalább 1500V DC galvanikus leválasztási szilárdság |
| Konverziós hatásfok |
Tipikusan ~80% névleges terhelés mellett |
| Tokozás típusa |
SIP-4 (Single In-line Package, fekete lángálló műanyag burkolat) |
| Üzemi hőmérséklet-tartomány |
-40°C és +85°C között (ipari környezetbe alkalmas) |
📌 Lábkiosztás és csatlakozások (SIP-4 Pinout)
A modul 4 kivezetése szigorúan elválasztja a bemeneti és a kimeneti feszültségpólusokat:
1. pin (GND): Bemeneti negatív pólus (közös a 12V-os bejövő táp forrásával).
2. pin (Vin): Bemeneti pozitív pólus (+12V DC tápfeszültség bemenet).
3. pin (0V): Izolált kimeneti negatív pólus (teljesen elválasztva a bemeneti GND-től!).
4. pin (+Vo): Izolált kimeneti pozitív pólus (+12V DC leválasztott tápfeszültség).
⚠ Beépítési és alkalmazási tanácsok
A zavarmentes működés és a kimeneti stabilitás megőrzése érdekében vegye figyelembe az alábbi szempontokat:
📊 Nem szabályozott kimenet: A kimenet feszültségszintje követi a terhelést. Nagyon alacsony (10% alatti) terhelés esetén a kimenet megemelkedhet.
🔌 Szűrőkondenzátorok használata: A bemenetre és a kimenetre ajánlott 10 µF – 47 µF kapacitású kondenzátort kötni a kimeneti hullámosság csökkentésére.
🚫 Ne kösse össze a földeket: A bemeneti GND és a kimeneti 0V összekötése azonnal megszünteti a galvanikus védelmet és értelmetlenné teszi az izolációt!
⚡ Teljesítményhatár betartása: A modul legfeljebb 1W (kb. 83 mA) terhelést bír el, nagyobb áramigényű perifériákhoz válasszon nagyobb wattértékű típust.
💡 Ajánlott felhasználási területek
Kiváló zajvédelme és kompakt formátuma révén számos érzékeny elektronikai megoldás alapköve:
🚗 Ipari kommunikáció (RS485 / CAN): Transceiver vonalak leválasztása a táphálózatról túlfeszültség és zaj elleni védelemként.
🎵 Zajmentes hangtechnika: Bluetooth vevők, előerősítők vagy DAC modulok táplálására az autóban vagy erősítőkben a sípolás kiszűrésére.
🔬 Szenzoros analóg mérések: Finom analóg műszerek és orvosi/ipari érzékelők izolálása a digitális processzorok zajától.
⚙️ Földhurok megszüntetése: Két különálló alrendszer összekötésekor fellépő kóboráramok és zúgások azonnali kiküszöbölésére.
📦 A csomag tartalma
✔️ 1 db B1212S-1W Galvanikusan Izolált DC-DC Konverter Modul (12V bemenet / 12V kimenet, SIP-4 tokozás)
