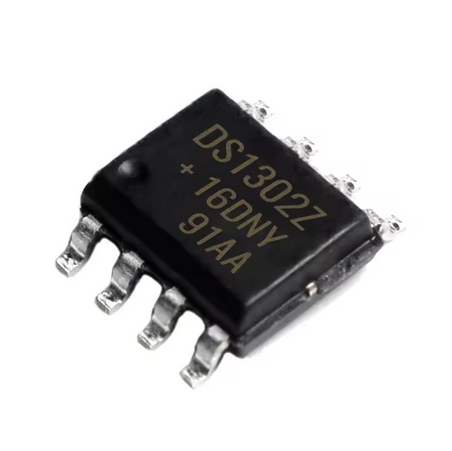

DS1302 Valós Idejű Óra (RTC) IC – Trickle Charge, 31 Bjt RAM, SOP-8
A DS1302 egy nagy pontosságú, alacsony fogyasztású valós idejű óra (RTC) integrált áramkör, amely megbízhatóan számolja a másodperceket, perceket, órákat, napokat, hónapokat és éveket egészen a 2100-as évig. Mivel beépített Trickle Charge töltőáramkörrel és kettős tápbemenettel rendelkezik, a fő tápellátás kiesése esetén gombelemről vagy szuperkondenzátorról is folyamatosan fenntartja a pontos időt.
💡 Miért érdemes a DS1302 RTC IC-t választani?
A legtöbb mikrokontroller áramtalanítás után elveszíti az aktuális időt, míg a DS1302 minimális energiaigény mellett garantálja a naptári adatok folytonosságát:
🕒 Teljes körű naptár és óra: Pontosan számolja az időt és a naptári napokat szökőév-korrekcióval, 12 vagy 24 órás AM/PM formátumban.
🔋 Nanowattos készenléti fogyasztás: 2.0V-os telepről mindössze 300 nA alatti áramfelvétellel üzemel, így a tartalék elem éveken át kitart.
⚡ Trickle Charge technológia: Szoftveresen vezérelhető csepptöltési funkció, amely lehetővé teszi tölthető gombelemek vagy aranykondenzátorok kezelését.
💾 31 × 8 bites belső RAM: Nem felejtő, statikus adatmemória felhasználói beállítások, konfigurációk vagy állapotjelzők tárolására.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a DS1302 integrált áramkör legfontosabb villamos és beépítési paramétereit:
| IC típusa és funkciója |
DS1302 valós idejű óra (RTC) és naptár áramkör |
| Tokozás típusa |
SOP-8 (felületszerelt / SMD, 8 lábú tokozás) |
| Üzemi tápfeszültség tartomány |
DC 2.0V – 5.5V |
| Szükséges oszcillátor frekvencia |
32.768 kHz órakvarc (külső kristály szükséges) |
| Kommunikációs interfész |
3-vezetékes (3-wire) szinkron soros kapcsolat (CE, I/O, SCLK) |
| Készenléti áramfelvétel |
Kevesebb mint 300 nA (2.0V elemes üzemben) |
| Felhasználói adatmemória |
31 bájt (31 × 8 bit) elemmel védett statikus RAM |
| Működési hőmérséklet-tartomány |
0°C és +70°C között (kereskedelmi kivitel) |
📌 Lábkiosztás és csatlakozások (SOP-8 Pinout)
Az IC 8 kivezetése kettős tápellátást és egyszerű 3-vezetékes mikrokontrolleres kapcsolatot valósít meg:
VCC1 & VCC2: Kettős tápbemenet. VCC2 a fő rendszerfeszültség, VCC1 a tartalék gombelem vagy akku bemenete.
X1 & X2: Ide csatlakozik a külső 32.768 kHz-es hangvilla kristály az időalap előállításához.
CE (RST): Chip Enable / Reset bemenet, magas szinttel engedélyezi a soros adatátvitelt.
I/O & SCLK: Kétirányú szinkron soros adatvonal és az átvitel órajel bemenete.
⚠ Beépítési és alkalmazási tanácsok
A pontos járás és a megbízható adatmentés érdekében kérjük, vegye figyelembe az alábbi szempontokat:
📍 Kristály elhelyezése: A 32.768 kHz-es kristályt a lehető legközelebb kell forrasztani az X1 és X2 lábakhoz, földelt árnyékoló réteggel körülvéve.
🔋 Elemválasztás: Tartalék forrásként a legelterjedtebb a 3V-os CR2032 elem, vagy tölthető LIR2032 akkumulátor csepptöltéssel kombinálva.
🔌 Kommunikációs sajátosság: Bár soros, a busz nem szabványos I2C, hanem 3-vezetékes szinkron protokoll; a kódoláshoz a DS1302 könyvtárat használja!
⚡ Automatikus tápváltás: A chip automatikusan átkapcsol a VCC1 és VCC2 között a feszültségszintek alapján, megelőzve az óra leállását.
💡 Ajánlott felhasználási területek
Rendkívül kedvező ára és egyszerű illeszthetősége miatt széles körben alkalmazott időalap:
📈 Adatgyűjtők és naplózók: Időbélyegzők (timestamp) generálására mérési adatokhoz és SD-kártyás mentésekhez.
⏰ Ébresztőórák és kijelzők: LED mátrixos, LCD vagy OLED kijelzős digitális asztali és faliórák készítéséhez.
🌾 Időzített automatizálás: Kerti öntözőrendszerek, világításkapcsolók és etetőautomaták napi rutinjainak vezérléséhez.
🤖 Beágyazott mikrokontrolleres rendszerek: Arduino, ESP32, PIC vagy STM32 projektek kiegészítésére valós idejű órával.
📦 A csomag tartalma
✔️ 1 db DS1302 Valós Idejű Óra (RTC) Integrált Áramkör (SOP-8 SMD tokozás)
