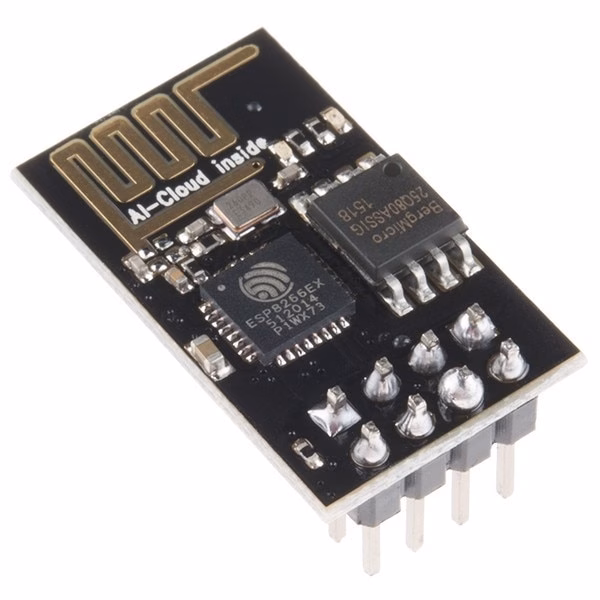

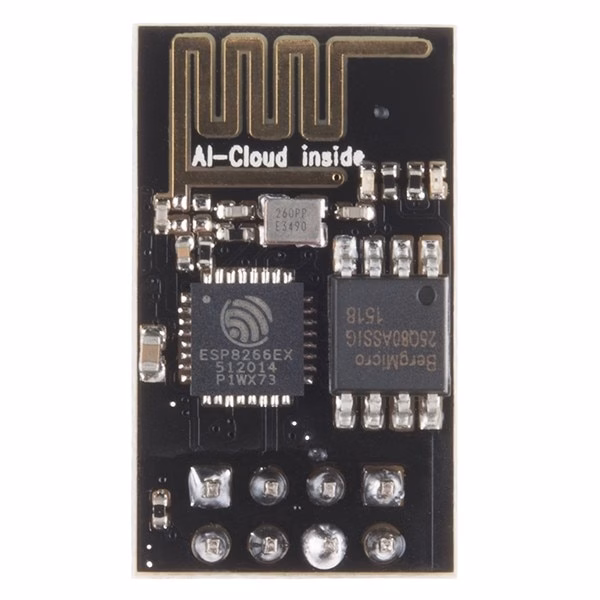

ESP-01 Wi-Fi Mikrokontroller Modul – ESP8266 Alapú Kompakt Vezeték Nélküli Kártya (3.3V, 80 MHz)
Az ESP-01 – Wifis mikrokontroller az IoT és az okosotthon-fejlesztések egyik legelismertebb, ultrakompakt méretű hálózati lapkája, amely az Espressif nagy sikerű ESP8266EX chipjére épül. A kártya beépített hardveres TCP/IP protokoll-stackkel és 2.4 GHz-es Wi-Fi rádióval rendelkezik, így képes önálló mikrokontrollerként futtatni a vezérlőkódot, vagy UART soros vonalon át AT-parancsokkal hálózati illesztőként felokosítani Arduino és egyéb vezérlőlapokat. A 32 bites Tensilica RISC processzormag kiemelkedő számítási teljesítményt garantál a mikroméretű vezeték nélküli végpontok számára.
💡 Miért ideális választás ez az alkatrész?
A miniatűr lábnyom és a hardveres hálózati képesség ideális alapot nyújt diszkrét IoT csomópontokhoz:
🎯 Teljes értékű 802.11 b/g/n Wi-Fi: Integrált rádiófrekvenciás front-end és NYÁK-antenna biztosítja az azonnali csatlakozást a helyi 2.4 GHz-es hálózatokhoz.
🔌 Széles szoftveres támogatás: Natívan programozható az Arduino IDE, ESPHome, Tasmota, MicroPython vagy NodeMCU Lua fejlesztői környezetekből.
🌈 Önálló (Standalone) vagy társprocesszor mód: Futhat rajta saját C++ firmware, de működhet közvetlen Wi-Fi modemként is hagyományos mikrokontrollerek mellett.
📦 Ultrakompakt 14.4 × 24.7 mm kivitel: A szabványos 2×4 tűs tüskesoros kialakításnak köszönhetően reléhátlapokba, dugaszoló aljzatokba és kis dobozokba is befér.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza az ESP-01 modul villamos, hálózati és fizikai paramétereit:
| Központi mikrokontroller |
Espressif ESP8266EX (32-bit Tensilica L106 RISC) |
| Órajelfrekvencia |
80 MHz (szoftveresen 160 MHz-re skálázható) |
| Flash memória mérete |
512 KB (SPI Flash adattároló) |
| Tápfeszültség és logikai jelszint |
Szigorúan 3.0 V – 3.6 V DC (ajánlott: 3.3 V; 5V nem tolerált!) |
| Áramfelvétel |
Átlagosan kb. 80 mA, Wi-Fi adáscsúcsban akár 200–300 mA; Deep Sleep < 20 µA |
| Vezeték nélküli szabvány |
Wi-Fi 802.11 b/g/n (2.4 GHz, WPA/WPA2 PSK támogatással) |
| Kivezetések száma (Pinout) |
2×4 tüskesor (2.54 mm raszter: VCC, GND, TX, RX, CH_PD/EN, RST, GPIO0, GPIO2) |
| Fizikai méret |
14.4 × 24.7 × 11 mm (tüskesorral együtt) |
📌 Bekötési és használati útmutató
A sikeres programozáshoz és a kártya stabil működéséhez kövesse az alábbi hardveres irányelveket:
Szigorú 3.3V táplálás: Soha ne kössön 5V-ot a VCC lábra vagy az I/O vonalakra! Arduino felől történő illesztésnél használjon ellenállásos osztót vagy kétirányú szintillesztőt.
Szűrőkondenzátor a tápvonalra: A Wi-Fi rádió bekapcsolási áramtüskéi mikro-újraindulást okozhatnak. A modul VCC és GND lábai közé kössön egy 100 nF kerámia és egy 100–470 µF elektrolit kondenzátort!
Normál üzem (Boot feltételek): A modul indulásához kösse a CH_PD (EN) lábat egy 10k ellenállással 3.3V-ra (Pull-Up), a GPIO0 és GPIO2 lábak pedig maradjanak magas logikai szinten.
Programozási mód (UART Flash): Új kód feltöltésekor a GPIO0 lábat a tápfeszültség bekapcsolásakor (vagy a Reset pillanatában) a GND-re kell húzni.
💡 Ajánlott felhasználási területek
Rendkívül kedvező ára és parányi mérete révén elterjedt alapja a költséghatékony automatizálásnak:
🏠 ESP-01S relémodulok: Közvetlenül rádugható az 1-csatornás Wi-Fi relés alaplapokra lámpák, szelepek és konnektorok kapcsolásához.
🌡️ Vezeték nélküli környezeti szenzorok: DHT11/DHT22 vagy DS18B20 hőmérők felolvasása és továbbítása MQTT / Home Assistant felé.
🔌 Arduino Wi-Fi illesztés: Arduino Uno / Nano lapkák kiegészítése internetes adatküldéssel UART soros kapcsolaton keresztül.
📡 Hálózati ébresztés & jelzőfények: Címezhető WS2812B NeoPixel LED-ek és diszkrét állapotjelzők vezetékmentes vezérlésére.
📦 A csomag tartalma
✔️ 1 db ESP-01 Wi-Fi mikrokontroller modul (ESP8266 alapú, beforrasztott 2×4-es tüskesorral)
