JST LED Csatlakozó 3p Párban – 2.54mm Osztással
A JST LED csatlakozó 3p precíz és biztonságos vezetékes összeköttetést kínál digitálisan címezhető LED szalagokhoz (például WS2812B, WS2811, SK6812), szenzorokhoz, valamint különböző beágyazott mikrokontrolleres perifériákhoz. A reteszes, ipari színvonalú zárómechanika szilárd kontaktust biztosít, így a csatlakozópár ellenáll a rázkódásnak és a folyamatos vibrációnak, kiküszöbölve az érintkezési hibákból eredő villódzást vagy jelvesztést.

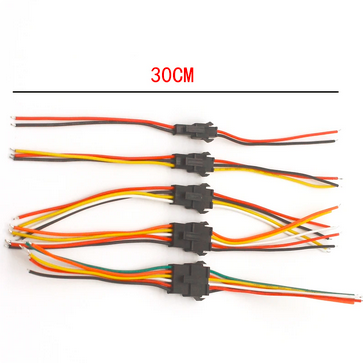

A szerelt apa és anya egységek 15-15 cm-es rugalmas, sodrott rézvezetékkel érkeznek, amelyek gyárilag előcsupaszított és ónozott végekkel rendelkeznek, így azonnal forraszthatók nyomtatott áramköri lapokra vagy csatlakoztathatók rugós sorkapcsokba. A 3 pólusú felépítés optimális kialakítás a klasszikus egyvezetékes vezérlésű rendszerekhez, ahol a pozitív tápvonal (VCC) és a föld (GND) mellett egy önálló digitális adatvezeték (DATA) továbbítja a logikai szinteket.
A csatlakozóházak aszimmetrikus mechanikai kulcsolással rendelkeznek, amely garantálja, hogy a csatlakozás kizárólag a helyes tájolásban történhet meg. Ez a polaritásvédelem megóvja a költséges LED pixeleket és mikrokontrollereket a fordított tápfeszültség okozta végzetes meghibásodástól. Kompakt felépítésének köszönhetően a prémium minőségű JST LED csatlakozó 3p szűk profilokba és burkolatok alá is könnyedén beépíthető.
Miért érdemes ezt a csatlakozót választani?
Reteszes Rögzítés
A beépített reteszfül szilárdan rögzíti az apa és anya felet, megelőzve a feszülésből adódó szétcsúszást.
Polarizált Ház
A fizikai vezetősínek kizárják a fordított bekötést, megvédve a mikroelektronikát a rövidzárlattól.
Előkészített Kábelezés
A gyárilag krimpelt 15+15 cm-es vezetékvégek ónozottak, így gyors és megbízható forrasztást tesznek lehetővé.
Szabványos 2.54 mm Osztás
Ideális raszterméret digitális RGB szalagokhoz, mikrokontrolleres tüskesorokhoz és modulokhoz.
Műszaki Adatok
Mérnöki Tanácsok a Beépítéshez:
- Vezetékszínek ellenőrzése: Mindig multiméterrel ellenőrizze az áramköri pontokat forrasztás előtt, mivel a gyártási tételeknél a piros/zöld/fehér vagy piros/kék/fekete szálak kiosztása eltérő lehet a LED szalag forrszemeihez képest.
- Nagyáramú táplálás: Hosszabb címzhető LED füzéreknél (több mint 60-100 LED esetén) a feszültségesés elkerülése érdekében gondoskodjon a szalag több ponton történő párhuzamos megtáplálásáról.
- Zavarszűrés: Nagy távolságú adatátvitel esetén tegyen egy 300-500 Ohmos ellenállást a mikrokontroller adatkimenete és a csatlakozó adatvezetéke közé a jelreflexiók csillapítására.
Ajánlott Felhasználási Területek:
- WS2812B, WS2811 és SK6812 digitális RGB LED szalagok moduláris bontása és toldása
- Arduino, ESP32, ESP8266 vagy Raspberry Pi vezérlők és perifériák csatlakoztatása
- RC modellek, drónok és robotikai áramkörök gyorsbontható kábelkorbácsai
- Egyedi PC modding, rejtett világítások és intelligens otthoni fényforrások szerelése
A Csomag Tartalma:
- 1 db 3-pólusú JST LED csatlakozó apa tag 15 cm-es vezetékkel
- 1 db 3-pólusú JST LED csatlakozó anya tag 15 cm-es vezetékkel
