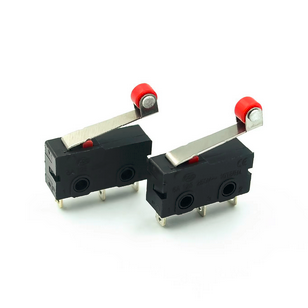

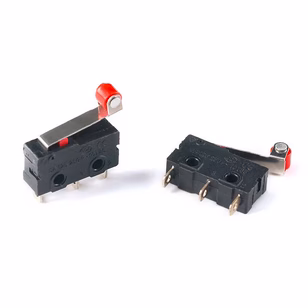

Karos végálláskapcsoló – görgővel – 5A
A karos végálláskapcsoló egy rendkívül megbízható elektromechanikus alkatrész, amelyet precíziós pozicionálásra és fizikai határok detektálására terveztek különféle automatizálási rendszerekben. Ez a kompakt mikrokapcsoló beépített fém görgős karral rendelkezik, amely minimalizálja a súrlódást és a mechanikai kopást az érintkező felületek között, ezáltal jelentősen növelve az eszköz élettartamát és a kapcsolási pontosságot. Kiválóan alkalmas ipari és hobbi szintű projektekhez egyaránt, ahol a megbízható visszacsatolás elengedhetetlen.
A modul működési elve a mechanikai elmozdulás elektromos jellé történő átalakításán alapul. Amikor egy mozgó alkatrész eléri a görgőt, a kar elmozdul, és azonnal átváltja a belső SPDT (Single Pole Double Throw) érintkezőket a NO (Normally Open) és NC (Normally Closed) állapotok között. Ez a gyors és határozott kapcsolási mechanizmus garantálja, hogy a vezérlő mikrokontroller vagy relé azonnal és prepergésmentesen értesüljön a végállás eléréséről, megelőzve a mechanikai ütközéseket és a szerkezeti károsodásokat.

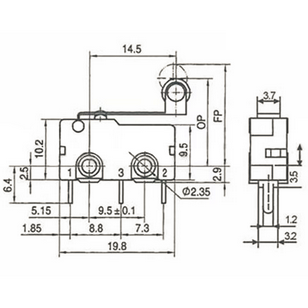

A robusztus kialakítású karos végálláskapcsoló akár 250V váltakozó feszültség (AC) mellett is képes biztonságosan kezelni a maximum 5A áramerősséget, így közvetlen kapcsolásra is alkalmas kisebb teljesítményű motorok vagy mágnesszelepek esetén. A mindössze 20x10x6 mm-es fizikai méret lehetővé teszi a könnyű integrációt szűk helyekre, például 3D nyomtatók tengelyeinek végpontjaihoz, CNC marógépekhez, vagy egyedi tervezésű robotikai platformokhoz, ahol minden milliméter számít.
Miért érdemes ezt a modellt választani?
Görgős kialakítás
A beépített fém görgő csökkenti a súrlódást és a kopást, egyenletes és sima működést biztosítva még folyamatos terhelés mellett is.
Nagy terhelhetőség
Az 5A-es áramtűrés és a 250V-os feszültséghatár lehetővé teszi mind a kisfeszültségű logikai, mind a hálózati feszültségű körök biztonságos kapcsolását.
Kompakt méret
A 20x10x6 mm-es tokozásnak köszönhetően a legkisebb és legzsúfoltabb vezérlőszekrényekben vagy gépvázakon is könnyen elhelyezhető.
Műszaki specifikációk
Beépítési és használati tanácsok
Figyelem a bekötésnél!
A karos végálláskapcsoló bekötésekor ügyeljen a COM (közös), NO (alaphelyzetben nyitott) és NC (alaphelyzetben zárt) kivezetések helyes azonosítására. Mikrokontrolleres (pl. Arduino, ESP32) környezetben javasolt belső vagy külső felhúzó (pull-up) ellenállás használata a prepergés (bouncing) szoftveres vagy hardveres szűrése mellett a téves triggerelések elkerülése érdekében.
Ajánlott felhasználási területek
- 3D nyomtatók (RepRap, Ender stb.): X, Y és Z tengelyek fizikai végpontjainak pontos detektálására (homing folyamat).
- CNC marógépek és lézervágók: Biztonsági határok kijelölésére a gépváz sérülésének elkerülése érdekében.
- Egyedi robotikai projektek: Akadályok fizikai érzékelésére, ütközésdetektálásra.
- Ipari automatizálás: Futószalagok, adagolók és egyéb mozgó mechanizmusok pozíció-visszajelzésére.
A csomag tartalma
- 1 db Karos végálláskapcsoló – görgővel – 5A
