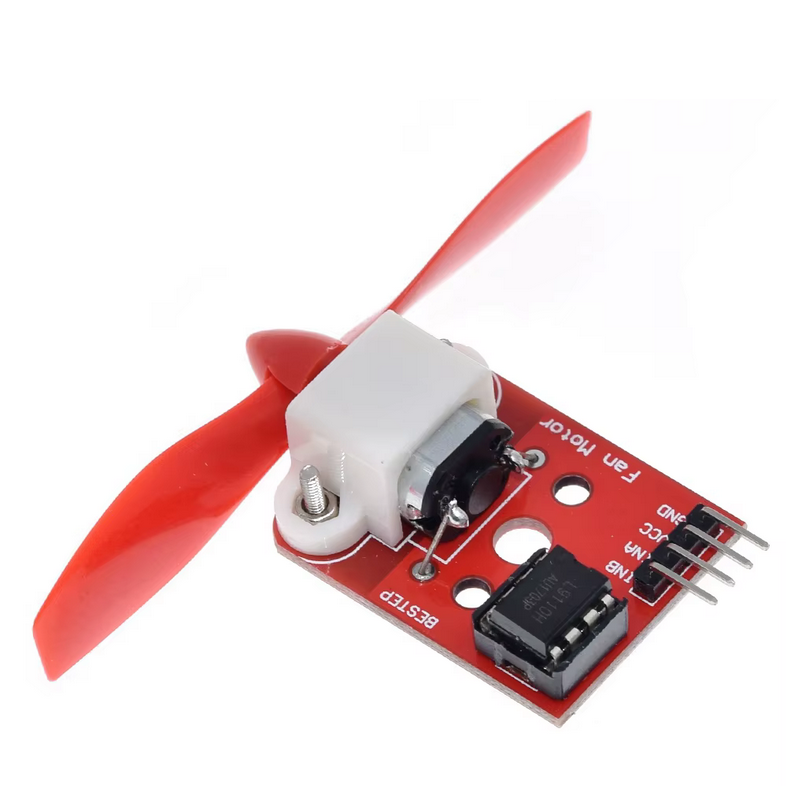

L9110 Ventilátor Motor Modul Propellerrel – DC 5V Kétirányú Vezérlő Arduino és Robotikai Projektekhez
Ez az L9110 ventilátor motor modul komplett megoldást kínál légáramlást igénylő robotikai építésekhez és elektronikai kísérletekhez. Mivel a panelre integrált meghajtó áramkör közvetlenül fogadja a mikrokontrollerek logikai szintű PWM jeleit, ráadásul a csomag a motort és a propellert is tartalmazza, ezért ideális választás intelligens tűzoltó robotokhoz és oktatási demonstrációkhoz.
💡 Miért érdemes az L9110 ventilátoros modult választani?
A kompakt felépítés és az integrált H-híd meghajtás révén a modul feleslegessé teszi a bonyolult külső tranzisztoros kapcsolásokat:
⚡ Beépített L9110 H-híd meghajtó: Közvetlenül a vezérlő mikrokontrollerről irányítható, így nincs szükség külön motor shield vagy relé használatára.
🔄 Kétirányú forgás és PWM szabályozás: A forgásirány szoftveresen váltható, a fordulatszám pedig PWM jellel fokozatmentesen szabályozható.
🛠️ Komplett Plug-and-Play kivitel: A nyomtatott áramköri lap, az előszerelt DC motor és a hozzá passzoló propeller azonnali indítást tesz lehetővé.
🤖 Széles körű platformtámogatás: Standard 5V-os logikával működik, így közvetlenül kompatibilis Arduino, ESP32, Raspberry Pi és STM32 kártyákkal.
📊 Részletes műszaki adatok
Az alábbi összefoglaló táblázat tartalmazza a ventilátormodul legfontosabb villamos és mechanikai jellemzőit:
| Meghajtó integrált áramkör |
L9110 H-híd motorvezérlő IC |
| Névleges üzemi feszültség |
DC 5V |
| Propeller átmérője |
kb. 75 mm |
| Vezérlő bemenetek |
2 db digitális / PWM irányító bemenet (INA, INB) |
| Tápcsatlakozás |
VCC (+5V) és GND (közös rendszerföld) |
| Rendszerkompatibilitás |
Arduino, Raspberry Pi, ESP32, STM32 és egyéb 5V logikájú vezérlők |
📌 Bekötési és vezérlési útmutató

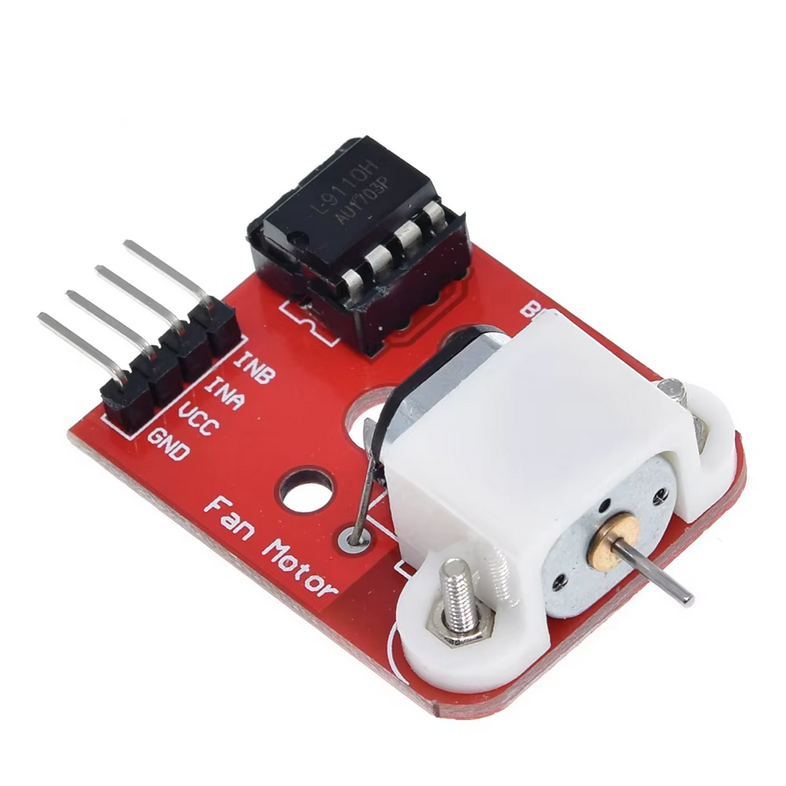

A panelen található szabványos 4 tüskés csatlakozósor egyszerű és gyors huzalozást tesz lehetővé a próbapaneles teszteléshez:
VCC pin: Tápfeszültség bemenet (+5V). Tartós terhelésnél javasolt külön külső 5V-os tápról járatni a mikrokontroller védelmében.
GND pin: Földelés, amelyet össze kell kötni a mikrokontroller GND pontjával.
INA (IA) bemenet: Első vezérlő bemenet (a mikrokontroller digitális vagy PWM lábához kötve).
INB (IB) bemenet: Második vezérlő bemenet. Az INA és INB logikai szintjének felcserélésével változtatható a fújási irány.
💡 Ajánlott alkalmazási területek
Egyszerű kezelhetőségének és azonnali indíthatóságának köszönhetően számos oktatási és hobbiprojektben bizonyít:
🚒 Tűzoltó robotok: Lángérzékelő szenzorral (Flame sensor) párosítva a robot megkeresi a tüzet és a ventilátorral elfújja a lángot.
🎓 STEM oktatás: Kiváló szemléltetőeszköz iskolai szakkörökben a PWM sebességszabályozás és a H-híd logikák tanításához.
🌱 Okos szellőztetés: Hőmérséklet- vagy páratartalom-szenzor (DHT11/DHT22) által vezérelt mini növényházi légkeringetés készítéséhez.
💨 Légpárnás és propelleres járművek: Kisméretű barkács légcsavaros autók és mini lebegő járműmodellek hajtásához.

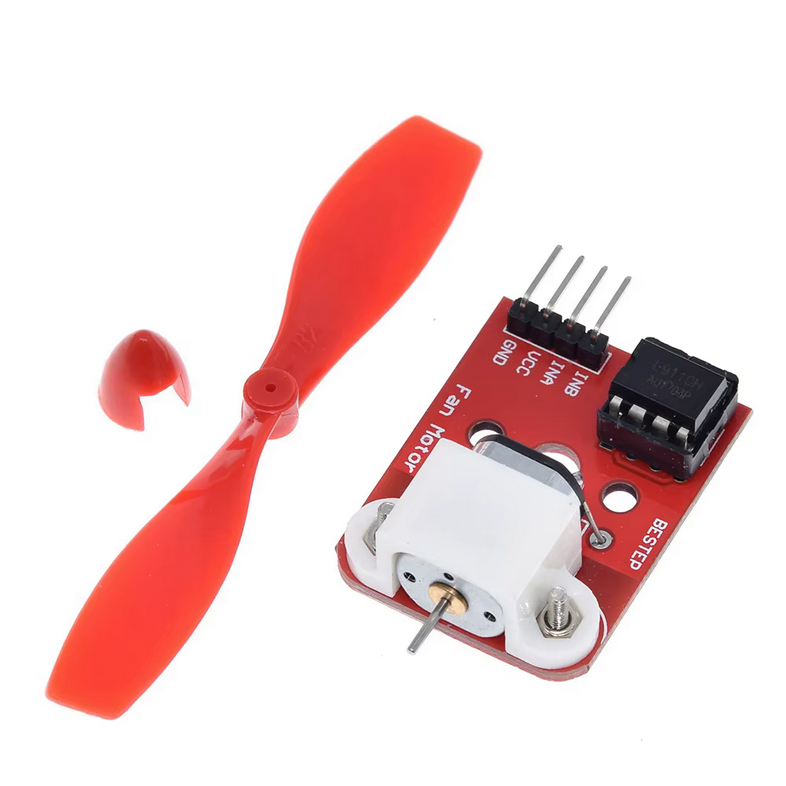

📦 A csomag tartalma
✔️ 1 db L9110 vezérlővel egybeépített DC motor modul
✔️ 1 db 75 mm átmérőjű műanyag propeller
