LCD12864 Grafikus Zöld Hátterű LCD Kijelző – 128×64 Pixel, ST7565R Vezérlő, 3.3V SPI
Ez a magas kontrasztú, klasszikus zöld háttérvilágítással és sötét képpontokkal rendelkező LCD12864 grafikus LCD kijelző kiváló vizuális megjelenítést biztosít mikrokontrolleres projektek, menük, grafikonok és státuszok számára. A megbízható ST7565R vezérlőchippel szerelt modul 128 × 64 képpontos felbontást kínál, és modern, gyors SPI kommunikációs interfészen keresztül illeszthető Arduino, ESP32, STM32 vagy Raspberry Pi rendszerekhez. Alacsony, 3.3V-os üzemi feszültsége révén közvetlenül csatlakoztatható a modern kisfeszültségű fejlesztőpanelekhez külső szintillesztők nélkül.
💡 Miért érdemes ezt az LCD12864 kijelzőt választani?
A tiszta megjelenítés és a rugalmas SPI busz révén professzionális kezelőfelület alakítható ki:
📊 Részletgazdag 128×64 felbontás: Elegendő képpontot biztosít szöveges menük, egyedi ikonok, státuszok és grafikus elemek rajzolásához.
🟢 Klasszikus zöld háttér: Jól látható, barátságos fényes háttérvilágítást kölcsönöz a beépített műszereknek és vezérlőpaneleknek.
🔌 Gyors SPI kommunikáció: Kevesebb mikrokontroller láb (I/O pin) lekötését igényli a párhuzamos kijelzőkhöz képest, miközben stabil adatátvitelt nyújt.
⚡ Biztonságos 3.3V logikai szint: Közvetlenül kompatibilis az ESP32, ESP8266 és 3.3V-os Arduino panelekkel.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az LCD12864 kijelző modul villamos és optikai paramétereit:
| Terméktípus |
Grafikus LCD kijelző modul háttérvilágítással |
| Felbontás |
128 × 64 képpont (pixel) |
| Beépített LCD vezérlő IC |
ST7565R |
| Üzemi feszültség |
DC 3.3V (logikai és háttérvilágítás szint) |
| Megjelenítés színe |
Zöld háttérvilágítás sötét grafikai elemekkel |
| Kommunikációs interfész |
Soros SPI busz |
| Alkalmazási terület |
Műszerek, menürendszerek, ipari kijelzők, DIY vezérlők |
📷 Termékfotó és megjelenés

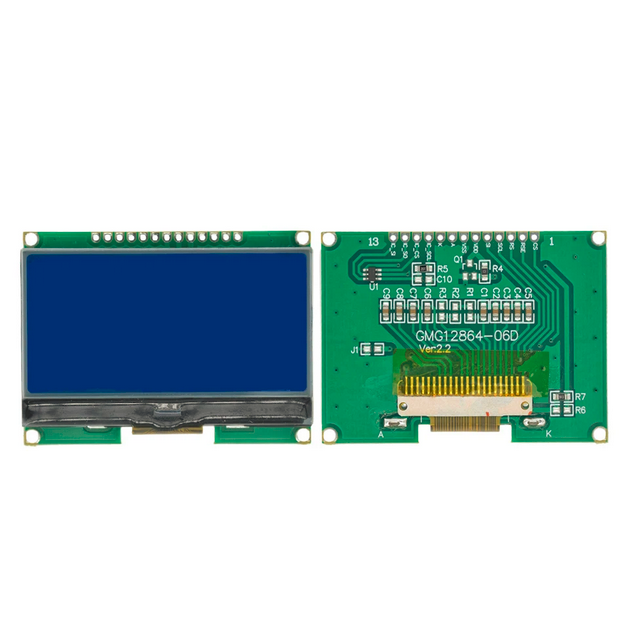

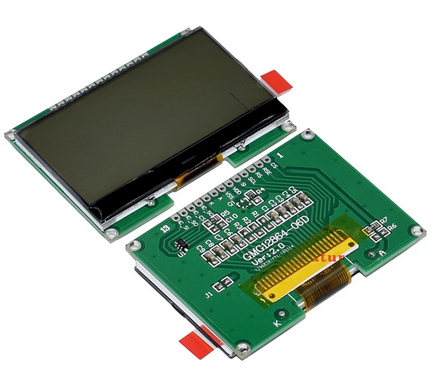

LCD12864 128×64 képpontos grafikus LCD modul ST7565R vezérlővel⚙️ Bekötési és használati tanácsok
A stabil működés és a helyes képalkotás érdekében vegye figyelembe az alábbiakat:
⚡ 3.3V Logikai szint: Ügyeljen arra, hogy a kijelző 3.3V-os feszültséggel működik; 5V-os mikrokontroller (pl. Arduino Uno) használatakor kötelező logikai szintillesztőt alkalmazni!
🔌 SPI bekötés: Csatlakoztassa a VCC, GND, SCK (Clock), SDA/MOSI (Data), valamint a vezérlő (CS, RESET, A0/DC) lábakat a mikrovezérlő megfelelő SPI és GPIO portjaihoz.
💻 Szoftveres támogatás: Arduino környezetben használhatja az U8g2 vagy Adafruit ST7565 alapú grafikus könyvtárakat a könnyű szöveg- és képkirajzoláshoz.
🛡️ Mechanikai védelem: Az üvegpannelt és a szalaghajlítást óvja a mechanikai nyomástól és a hajlítástól a szerelés során.
💡 Ajánlott felhasználási területek
Kiválóan alkalmazható minden olyan helyen, ahol részletes grafikus információ megjelenítésére van szükség:
🎛️ Műszer-előlapok és vezérlők: Laboratóriumi tápegységek, hőmérséklet-szabályzók és mérőműszerek kijelzőjeként.
🤖 Robotika és menürendszerek: Autonóm robotok beállítómenüinek és szenzoradatainak grafikus megjelenítésére.
🔌 Otthoni automatizálás (IoT): ESP32 alapú okosotthon vezérlők státuszképernyőjeként.
🛠️ Egyedi hordozható kütyük: Akkumulátoros mérőeszközök és teszterek alacsony fogyasztású kijelzőjeként.
📦 A csomag tartalma
✔️️ 1 db LCD12864 Grafikus Zöld Hátterű LCD Kijelző (128×64 pixel, ST7565R, SPI)
