LiFePO4 2S 13A Akkumulátor Védelmi Modul (BMS) – 6.4V Névleges, Max. 20A Csúcsáram (46 × 20 mm)
Ez a kompakt méretű, 46 × 20 mm-es védelmi áramkör (BMS – Battery Management System) kifejezetten 2 sorba kötött lítium-vasfoszfát (2S LiFePO4, 3.2V cellánként, 6.4V névleges feszültségű) akkumulátorcsomagok felügyeletére és biztonságos üzemeltetésére lett tervezve. A modul folyamatos 13A-es áramterhelést biztosít (akár 20A-es csúcsárammal), miközben megbízható védelmet nyújt a túltöltés, mélykisülés, túláram és a veszélyes külső zárlatok ellen, garantálva a hosszú cellaélettartamot.
💡 Miért érdemes ezt a 2S LiFePO4 BMS védelmi panelt választani?
A LiFePO4 kémia kiemelkedő stabilitást és magas ciklusszámot kínál, de védelmi elektronika nélkül a túltöltés vagy túlmerítés végleges cellakárosodást okoz:
🔋 Kifejezetten LiFePO4 cellákhoz hangolva: A 3.65V-os lekapcsolási küszöbhöz igazított töltésvédelem megelőzi a lítium-vasfoszfát cellák túlterhelését.
⚡ Folyamatos 13A terhelhetőség (20A csúcs): Bőséges áramtartalékot biztosít motoros kéziszerszámokhoz, 6V-os gyermekjárművekhez és hordozható LED reflektorokhoz.
📏 Keskeny 46 × 20 mm profil: Kényelmesen elhelyezhető hengeres cellák (18650, 26650, 32650) mellé zsugorcsövezve vagy gyári akkuházakba rejtve.
🛡️ Teljes körű hardveres biztonság: Integrált védelem túltöltés, túlmerülés, túláram és kimeneti rövidzár ellen alacsony belső ellenállású MOSFET-ekkel.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a 2S LiFePO4 védelmi áramkör pontos villamos határértékeit és fizikai méreteit:
| Modul típusa |
2S LiFePO4 Akkumulátor Védelmi Panel (BMS) |
| Akkumulátor konfiguráció |
2 soros cella (2S) – Névleges feszültség: 6.4V (2× 3.2V) |
| Ajánlott töltőfeszültség |
DC 6.6V – 7.25V (Névleges bejövő töltőfeszültség: kb. 7.2V) |
| Folyamatos üzemi áram |
Max. 13A tartós kisütés / töltés |
| Csúcsáram (Pillanatnyi határ) |
Max. 20A indítási / túlterhelési határáram |
| Fizikai méretek |
kb. 46 mm × 20 mm |
| Kompatibilis cellatípusok |
Minden szabványos 3.2V LiFePO4 cella (18650, 26650, 32650, prizmatikus tasakos cellák) |
| Védelemtípusok |
Túltöltés, mélykisülés, túláram és kimeneti rövidzárvédelem |

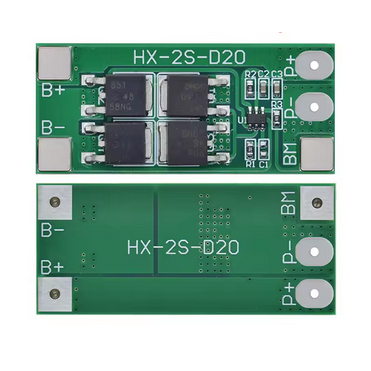

📌 Bekötési és forrasztási pontok magyarázata
A megfelelő működéshez a cellák és a terhelés bekötését szigorúan az alábbi forraszfelületek szerint végezze:
B- (Akkumulátor Negatív): Kösse az akkucsomag első cellájának negatív pólusához (0V).
BM (Középleágazás): Kösse az 1. cella pozitív és a 2. cella negatív pólusa közötti közös összekötési ponthoz (3.2V).
B+ (Akkumulátor Pozitív): Kösse a 2. cella legfelső pozitív sarkához (6.4V).
P+ / P- (Töltés és Terhelés): Közös kimenet a fogyasztó és a 7.2V-os külső LiFePO4 akkutöltő csatlakoztatására.
⚠️ Biztonsági és beépítési szabályok
Az akkumulátorcsomag összeállításakor kövesse az alábbi biztonsági és szakszerűségi előírásokat:
🚫 Csak LiFePO4 cellákhoz: A modul feszültségküszöbei kizárólag a 3.2V-os lítium-vasfoszfát kémiához illeszkednek; hagyományos 3.7V-os Li-ion cellákkal használni tilos!
⚖️ Cellakiegyenlítés szerelés előtt: Összeépítés előtt ellenőrizze, hogy a két beépítendő cella azonos feszültségű (lehetőleg 0.05V-on belüli eltérésű) és azonos belső ellenállású legyen.
🔌 Bekötési sorrend: Forrasztáskor kövesse a B- → BM → B+ sorrendet, hogy a vezérlő IC stabil referenciaszinteket kapjon a bekötés pillanatában.
⚡ BMS aktiválás első indításkor: Az akkupakk friss összeforrasztása után a BMS védelmi retesze zárt állapotban maradhat; az aktiváláshoz elegendő 1–2 másodpercre csatlakoztatni a 7.2V-os töltőt a P+/P- pontokra.
💡 Ajánlott felhasználási területek
Biztonságos és tartós LiFePO4 akkupakkok építéséhez a legkülönbözőbb 6V-os rendszerekben:
🛵 6V-os gyermekjárművek és kisautók: Az elöregedett, nehéz 6V-os ólom-zselés akkumulátorok kiváltására könnyű, hosszú életű LiFePO4 pakkal.
🔦 Vészvilágítások és hordozható reflektorok: Szünetmentes biztonsági lámpák, kempingvilágítások és napelemes reflektorok akkumulátoraiba.
📻 RC modellek és távirányítós vevőakkuk: Hajómodellek, etetőhajók és vevőegységek stabil 6.4V-os feszültségellátására.
📡 Ipari mérőállomások és szolár rendszerek: Kültéri IoT adatgyűjtők, időjárás-állomások és kamerás csapdák tartós téli-nyári energiatárolójához.
📦 A csomag tartalma
✔️️ 1 db LiFePO4 2S 13A Akkumulátor Védelmi Modul (BMS, 6.4V névleges feszültséghez, max. 20A csúcsárammal, 46×20 mm)
