MAX7219 8-Digites 7-Szegmenses LED Kijelző Modul – SPI Interfész, Piros Fény
A MAX7219 vezérlőre épülő, 8 digites, 7-szegmenses piros LED kijelző modul kiváló választás órák, számlálók, mérőműszerek és különböző státuszjelző panelek készítéséhez. A beépített MAX7219 meghajtónak köszönhetően mindössze 3 digitális vezérlővezeték (SPI-jellegű protokoll) szükséges a kezeléséhez, így rendkívül kevés mikrokontroller lábat foglal. A modulok ráadásul sorba köthetők egymás után, így tetszőleges hosszúságú kijelzősor alakítható ki. A csomag tartalmazza a beforrasztható tüskesorokat is az azonnali beépítéshez.
💡 Miért érdemes ezt a MAX7219 kijelző modult választani?
A kényelmes vezérlésnek és a sorolhatóságnak köszönhetően hatékony vizuális eleme lehet a projekteknek:
⚡ Minimális lábignény: A beépített MAX7219 meghajtó IC-nek köszönhetően mindössze 3 vezetéken keresztül irányítható az összes digit.
🔗 Sorba köthető kialakítás: Több modul is fűzhető egymás után, így hosszabb kijelzősorok is egyszerűen létrehozhatók.
🔌 Rugalmas feszültség: 3.3V és 5V közötti rendszerekkel is kompatibilis, így Arduino és ESP32 panelekhez is tökéletes.
🛠️ Tartozék tüskesor: A csomag részét képezi a beforrasztható tüskesor a rugalmas forrasztási opciókért.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a MAX7219 LED kijelző modul villamos és fizikai paramétereit:
| Terméktípus |
MAX7219 8-digites 7-szegmenses LED kijelző modul |
| Meghajtó IC és Protokoll |
MAX7219 | SPI-jellegű soros interfész |
| Működési feszültség |
DC 3.3V – 5V |
| Kijelző felépítése és színe |
8 db 0.36″-os 7 szegmenses digit (2×4 blokk pontokkal) | Piros LED |
| Fizikai méretek és raszter |
Hosszúság: 83 mm | Szélesség: 15 mm | Raszter távolság: 2.54 mm |
| Tartozékok |
Beforrasztatlan tüskesor készlet |
⚙️ Bekötési és használati tanácsok
A stabil működés és a helyes vezérlés érdekében vegye figyelembe az alábbiakat:
🔌 Vezérlő vonalak (SPI): Kösse be a DIN (Data In), a CS (Chip Select) és a CLK (Clock) lábakat a mikrokontroller megfelelő digitális kimeneteire.
⚡ Megfelelő áramellátás: Teljes fényerőn mind a 8 digit jelentős áramot vehet fel; külső táp használata ajánlott több modul sorolásakor.
🛠️ Szoftveres könyvtárak: Arduino környezetben a LedControl vagy a SevSeg könyvtárak nagyban megkönnyítik a számok és karakterek kirajzolását.
🛡️ Soros fűzés (Cascading): Több modul összekötésekor az első modul DOUT (Data Out) lábát kell csatlakoztatni a következő modul DIN bemenetére.
💡 Ajánlott felhasználási területek
Áttekinthető numerikus kijelzése révén számos eszközkialakításhoz alkalmas:
⏰ Asztali órák és időzítők: Pontos időt, stopperórát vagy visszaszámlálót megjelenítő óraszerkezetekhez.
📊 Digitális mérőműszerek: Feszültség-, áram-, hőmérséklet- vagy frekvenciamérők numerikus kijelzőjeként.
🔢 Számlálók és státuszpanelek: Gyártásszámlálók, pontozótáblák és egyéb ipari/hobbi kijelzők építéséhez.
💻 Barkács projektek: Minden olyan DIY elektronikához, ahol fontos a jól olvasható, többkarakteres számadat.
📦 A csomag tartalma

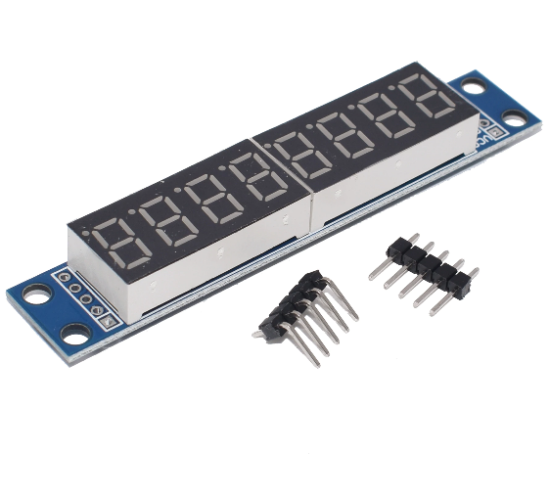

✔️ 1 db MAX7219 8-Digites Piros LED Kijelző Modul
✔️ 1 db Beforrasztatlan tüskesor készlet
