MPPT-V08A – 5A – 100W Univerzális Napelemes Töltésvezérlő

Termék leírás:

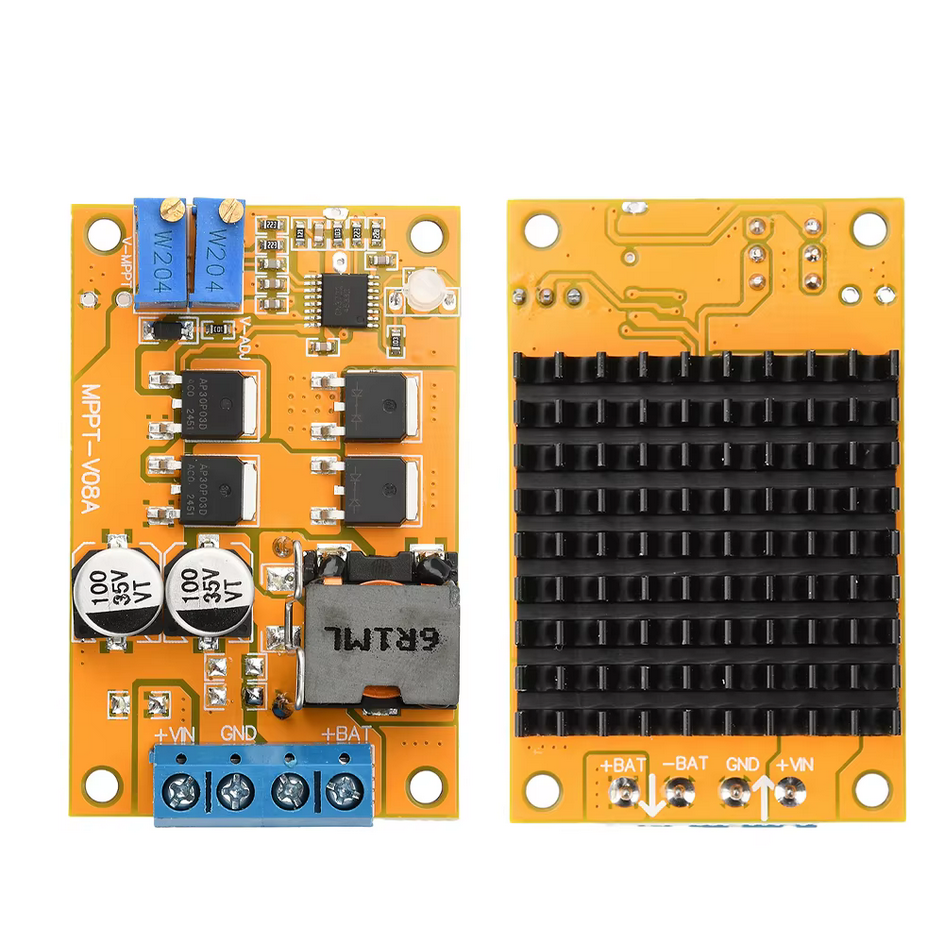

MPPT-V08A – 5A – 100W Univerzális Napelemes Töltésvezérlő

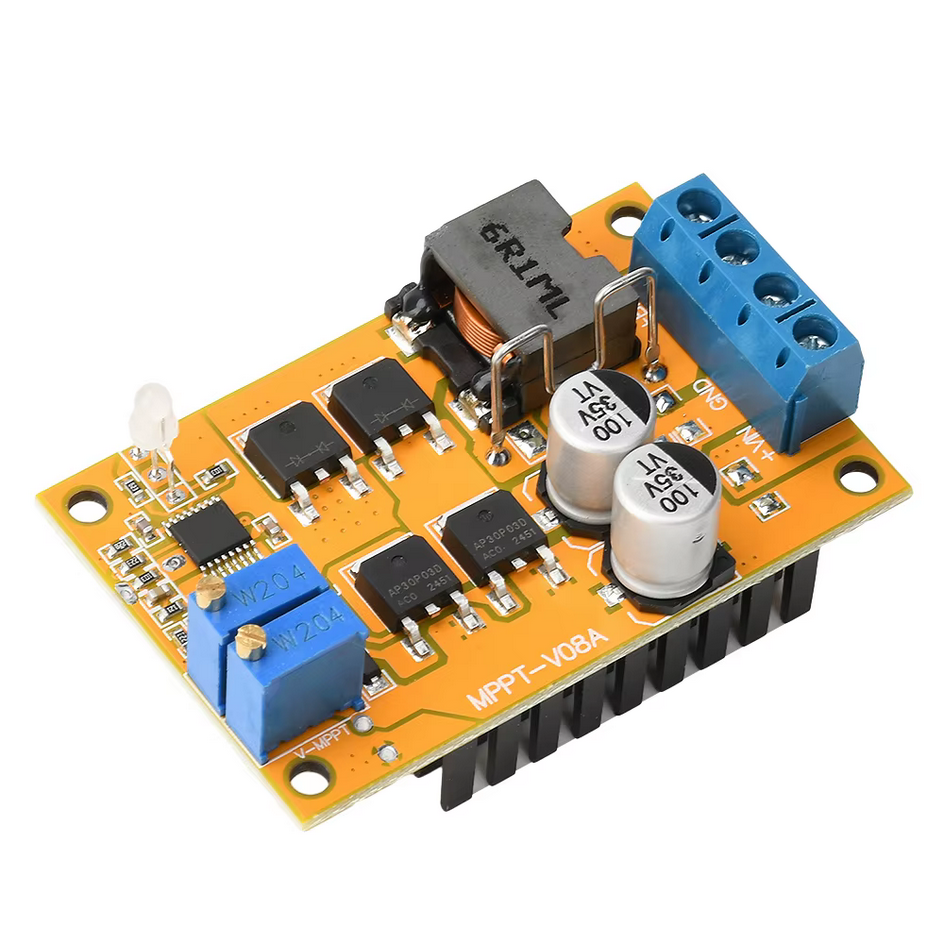

Az MPPT-V08A egy rendkívül sokoldalú, ipari kivitelű, beépíthető töltésvezérlő modul, amely a nagyteljesítményű CN3722 PWM buck-üzemmódú akkumulátortöltő IC-re épül. A modul valódi MPPT (Maximum Power Point Tracking) funkcióval rendelkezik, amely biztosítja, hogy a csatlakoztatott napelem a fényviszonyok változásától függetlenül mindig a maximális hatásfokú munkaponton üzemeljen.

Különlegessége az univerzális kialakítás: a beépített precíziós potenciométerek segítségével a töltési végfeszültség és a maximális áram korlát szabadon állítható. Így egyaránt alkalmas Li-Ion (pl. 2S, 3S, 4S LiPo/18650-es pakkok), LiFePO4, Ni-MH, valamint 12V-os vagy 24V-os ólomsavas (Pb) akkumulátorok intelligens, 3-lépcsős (szimulált) töltésére.

 Főbb jellemzők

• Valódi CN3722 IC architektúra: Dedikált szolár töltésvezérlő chip (300 kHz-es fix kapcsolási frekvenciával) a maximális konverziós hatásfokért.

• Széleskörű akkumulátor-támogatás: Teljesen konfigurálható kimenet, szinte bármilyen akkumulátor kémiához igazítható.

• Kézi MPPT és Feszültség finomhangolás: Többfordulatú trimmerek a napelemes munkapont és a lekapcsolási feszültség tűpontos beállításához.

• Teljes körű hardveres védelem: Integrált bemeneti fordított polaritás elleni védelem (MOSFET alapú), kimeneti rövidzárlat-védelem és éjszakai visszáram-gátlás (megakadályozza az akku lemerülését a napelemen keresztül).

• Kétszínű állapotjelző LED: Egyértelmű vizuális visszajelzés a töltési folyamatról (kék/vörös jelzések).

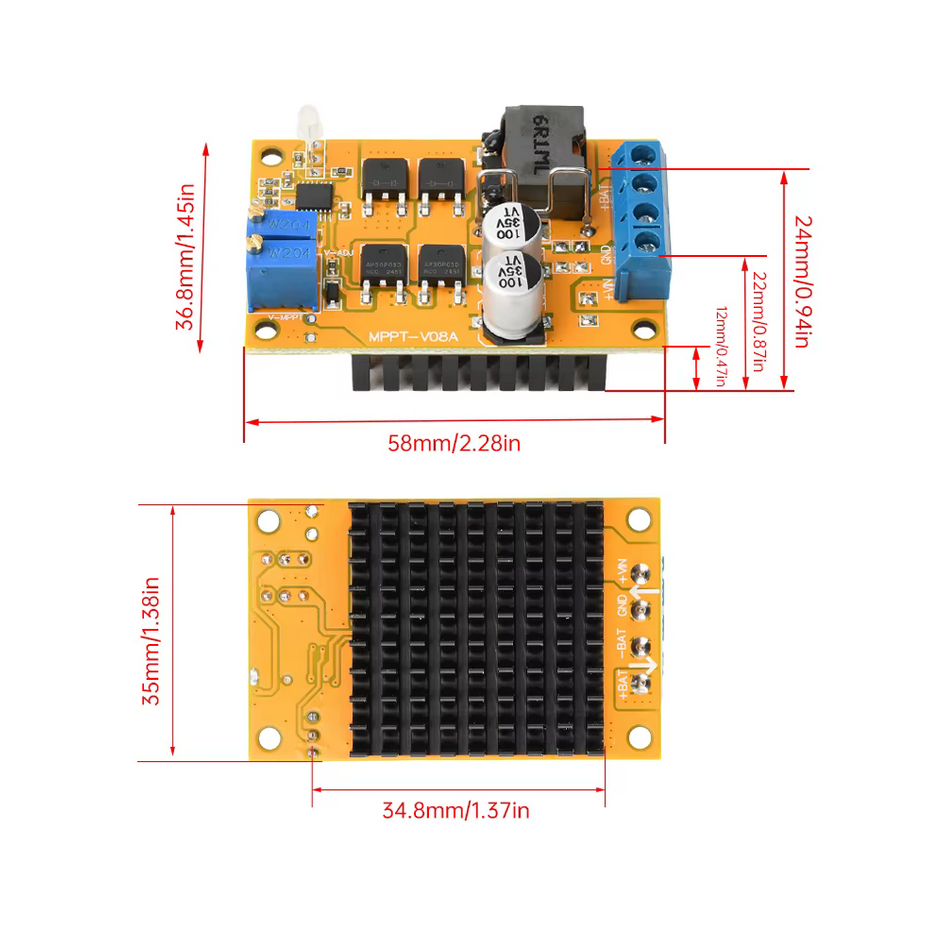

 Műszaki specifikációk

 Trimmerek funkciói és beállítási útmutató

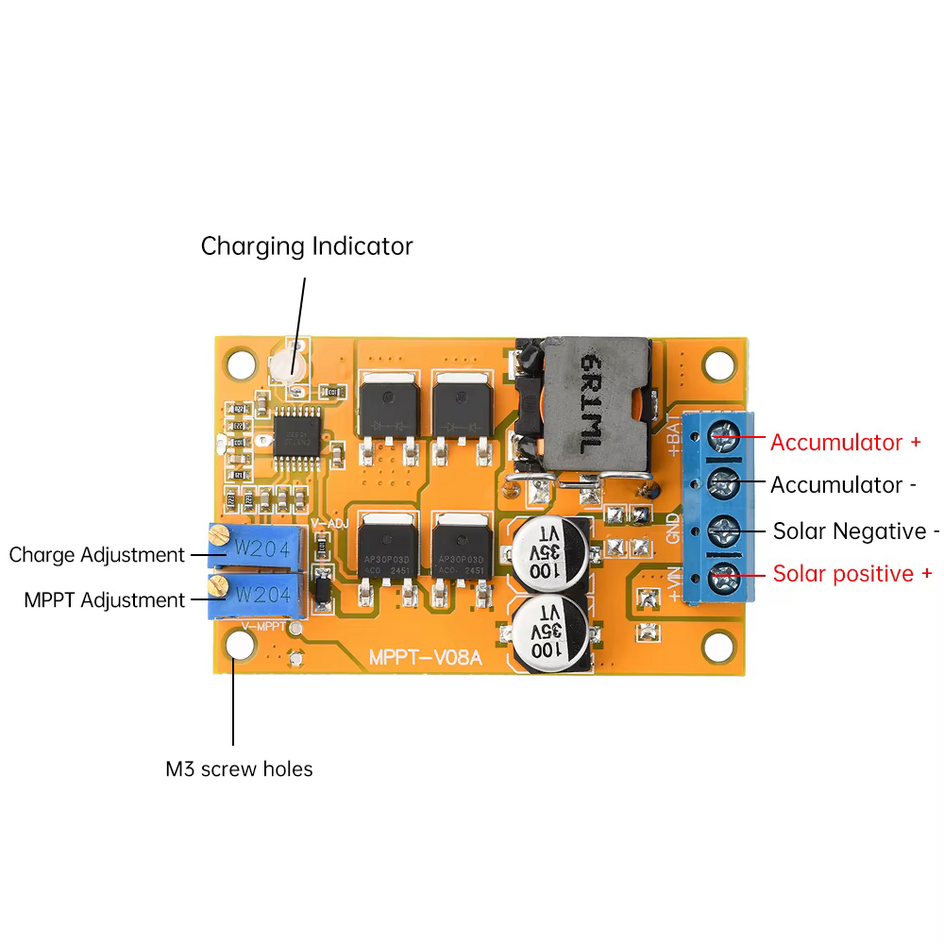

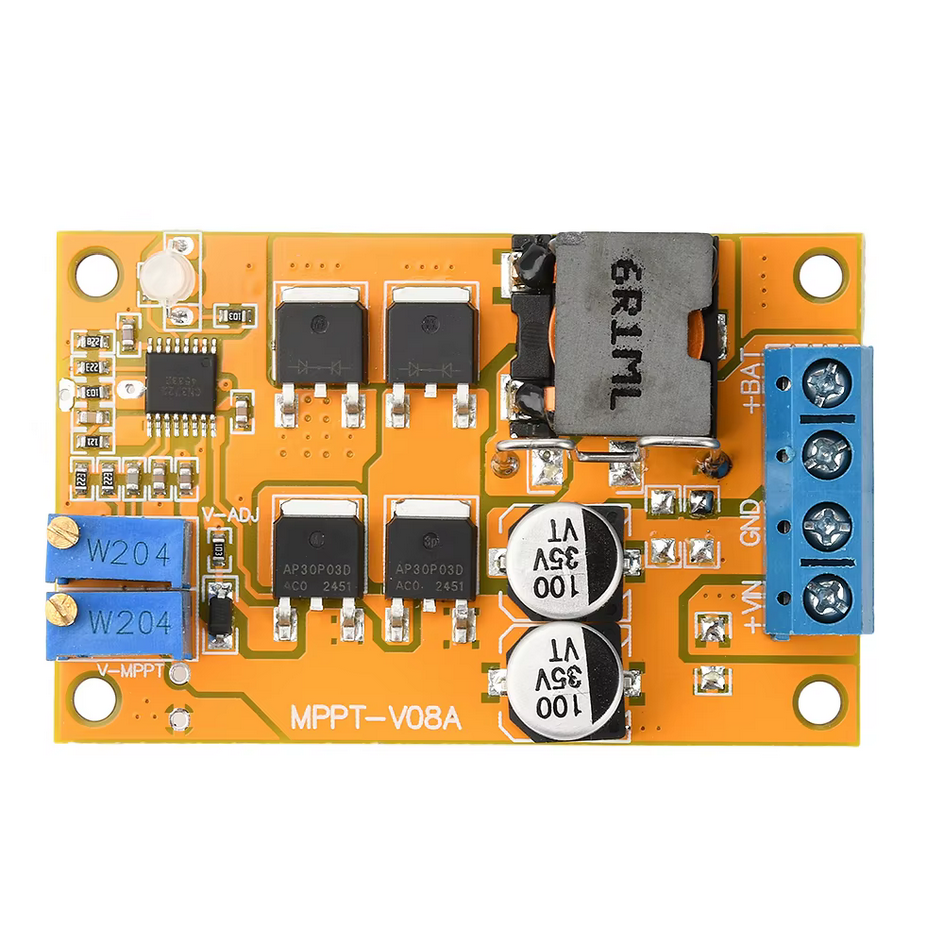

A nyomtatott áramkörön kettő darab precíziós csavaros trimmer található:

1. MPPT trimmer: A napelem névleges munkaponti feszültségének (Vmp / Vppt) beállítására szolgál (pl. egy klasszikus „12V-os” szolár panelnél ez általában 17.5V–18V).

2. VOLTAGE / CHARGE (Feszültség) trimmer: Az akkumulátor maximális töltési végfeszültségét határozza meg (pl. 3S Li-Ion esetén 12.6V, 12V-os AGM akkunál 14.4V).

Kalibrációs sorrend (Első üzembe helyezés):

1. Forgasd az MPPT trimmert teljesen az óramutató járásával megegyező irányba (maximumra), a VOLTAGE trimmert pedig teljesen az óramutató járásával ellentétes irányba (minimumra).

2. Kösd rá a napelemet (vagy egy labor tápegységet a panel munkaponti feszültségére állítva) a bemenetre, de az akkumulátort még ne csatlakoztasd!

3. Mérj feszültséget a kimeneten, és lassan forgasd az MPPT trimmert balra (óramutatóval ellentétesen), amíg a kimeneten meg nem jelenik a feszültség és a kék LED villogni/világítani nem kezd.

4. Ekkor a VOLTAGE trimmerrel állítsd be a multimétered segítségével a kimeneten az akkumulátorod pontos maximális töltési végfeszültségét (Pl. 4.2V, 8.4V, 12.6V, stb.). Soha ne lépd túl a cellák gyári határértékét!

5. Kösd le a tápot, csatlakoztasd a tölteni kívánt (nem teljesen feltöltött) akkumulátort a kimenetre egy ampermérőn keresztül, majd add rá újra a napelemes betáplálást. Az állapotjelző LED vörösre vált (töltés). Az MPPT trimmer finom hangolásával keresd meg azt a pontot, ahol a cellákba folyó áram a legmagasabb.

 Figyelmeztetések és alkalmazási megjegyzések

⚠️ BMS HASZNÁLATA KÖTELEZŐ: A modul nem tartalmaz cellakiegyenlítést (balancing) vagy mélykisülés-védelmet. Lithium-alapú (Li-Ion / LiFePO4) akkupakkok töltése esetén a modul és az akkumulátor közé minden esetben kötelező megfelelő védelmi áramkört (BMS) kötni!

⚠️ HŐTERMELÉS: Bár a modul 5A leadására képes, tartósan 3.5A feletti áram és nagy feszültségkülönbség (pl. 24V bemenet $\to$ 8.4V kimenet) esetén a FET-ek és az induktivitás jelentősen melegedhetnek. Ilyenkor gondoskodni kell a modul megfelelő szellőzéséről vagy kiegészítő hűtőborda felragasztásáról.
