Nokia 5110 Grafikus LCD Kijelző Modul – 84×48 Pixel, SPI Interfész
A klasszikus Nokia 5110 LCD kijelzőre épülő modul (PCD8544 vezérlővel) az egyik legnépszerűbb és legkedvezőbb árú grafikus kijelző mikrokontrolleres projektekhez. A 84×48 képpontos felbontás kiválóan alkalmas szövegek, menük, grafikonok vagy akár egyszerűbb grafikák megjelenítésére. A rugalmas, 2.7V–5V közötti adatbusz feszültség-tűrésnek köszönhetően könnyen illeszthető 3.3V-os és 5V-os rendszerekhez (Arduino, ESP32, Raspberry Pi) is.
💡 Miért érdemes a Nokia 5110 kijelzőt választani?
A kristálytiszta monokróm megjelenítésnek és a kis fogyasztásnak köszönhetően tökéletes választás mérőműszerekhez:
📊 Grafikus 84×48 felbontás: Elegendő képpont részletes menük, értékek és egyszerű ikonok megjelenítéséhez.
⚡ Rugalmas feszültségkezelés: A logikai szintek 2.7V és 5V közöttiak, így szintillesztő nélkül is köthető 5V-os Arduinókhoz.
🔌 SPI soros busz: Kevés mikrokontroller lábat igénylő, gyors és megbízható kommunikációs protokoll.

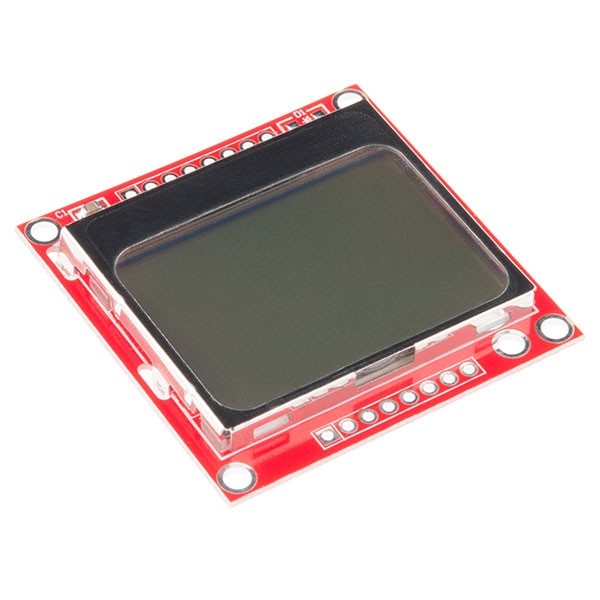

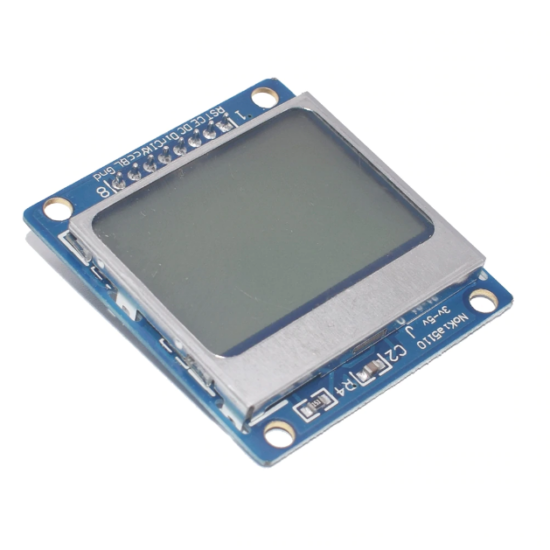

🎨 Színkialakítás megjegyzés: A modulok piros vagy kék NYÁK-kal érkeznek; a funkciók megegyeznek, a szín véletlenszerűen kerül kiszállításra.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a Nokia 5110 LCD kijelző modul villamos és fizikai paramétereit:
| Terméktípus |
Nokia 5110 Grafikus LCD Kijelző Modul (PCD8544) |
| Felbontás |
84 × 48 pixel (monokróm) |
| Működési és adatfeszültség |
Tápfeszültség: 3.3V | Adatbusz szint: 2.7V – 5V |
| Kommunikációs interfész |
Soros SPI protokoll |
| Háttérvilágítás vezérlése |
A háttérvilágítás aktiválásához a GND-re kell kötni |
| Fizikai méretek |
43.6 mm × 41.3 mm |
| Nyák kivitel |
Piros vagy kék színű hordozó (véletlenszerű kiszállítással) |
⚙️ Bekötési és használati tanácsok
A helyes működés és a kijelző élettartamának megőrzése érdekében vegye figyelembe az alábbiakat:
⚡ Tápellátási figyelmeztetés: Maga a kijelző logikai áramköre 3.3V-os feszültséget igényel; ügyeljen rá, hogy a VCC lábra ne kössön 5V-ot!
💡 Háttérvilágítás bekötése: A LED háttérvilágítás bekapcsolásához a megfelelő kivezetést közvetlenül a GND-re (vagy áramkorlátozó ellenálláson keresztül) kell kötni.
🛠️ Szoftveres könyvtárak: Arduino környezetben az Adafruit_PCD8544 könyvtár használata nagymértékben megkönnyíti a programozást.
🛡️ Mechanikai védelem: Az üvegkijelző törékeny, ezért beépítéskor ügyeljen arra, hogy ne érje túl nagy mechanikai feszültség.
💡 Ajánlott felhasználási területek
Kiváló tulajdonságai révén számos mérő- és ellenőrző eszközhöz alkalmazható:
🌡️️ Időjárás-állomások: Hőmérséklet (pl. DHT szenzorokkal) és páratartalom adatok áttekinthető kijelzésére.
🛠️ Hordozható műszerek: Akkumulátoros, kézi mérőberendezések alacsony fogyasztású kijelzőjeként.
🤖 Robotika és menürendszerek: Beállítómenük, robotstátuszok és hibakódok vizuális megjelenítésére.
💻 Barkács elektronikai projektek: Minden olyan DIY eszközhöz, ahol fontos a grafikus tartalom megjelenítése.
📚 Hasznos útmutatók és források
A bekötési rajzokhoz és a tesztprojektekhez tekintse meg a hivatalos Nokia 5110 kijelző és DHT szenzor útmutatót.
📦 A csomag tartalma
✔️ 1 db Nokia 5110 Grafikus LCD Kijelző Modul (A szín véletlenszerűen piros vagy kék)
