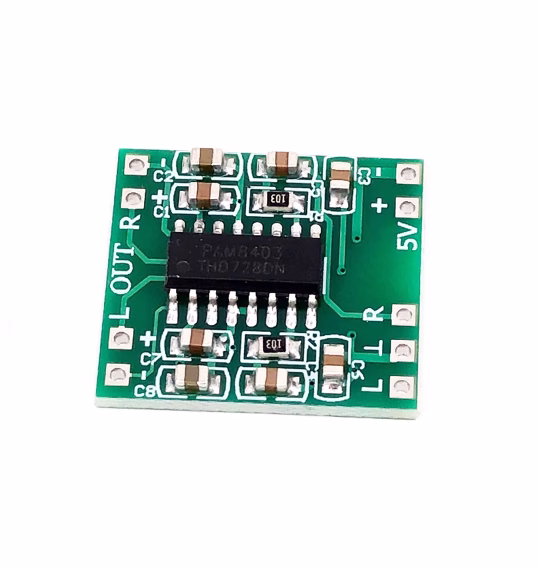

PAM8403 D osztályú sztereó erősítő modul 2x3W
A PAM8403 egy rendkívül kompakt, nagy hatásfokú D osztályú sztereó erősítő modul, amely ideális választás hordozható audio projektekhez. A digitális technológiának köszönhetően minimális hőtermelés mellett képes tiszta, 2x3W teljesítményű hangzást biztosítani 4 ohmos hangszórók meghajtásával. Széles tápfeszültség-tartománya lehetővé teszi az akkumulátoros üzemeltetést, így tökéletes kiegészítője lehet DIY hangszóróknak, okosotthon eszközöknek vagy egyedi multimédiás fejlesztéseknek.
💡 Miért ideális választás ez az alkatrész?
A PAM8403 modul kiemelkedő hatékonyságot és egyszerű integrációt kínál minden audio-fejlesztő számára:
🎯 Magas hatásfok: A D osztályú kialakítás révén az energiafelhasználás minimális, így hosszabb üzemidő érhető el akkumulátoros táplálás esetén.
🔌 Széles kompatibilitás: Könnyedén illeszthető okostelefonokhoz, MP3 lejátszókhoz vagy Bluetooth modulokhoz, így univerzális hangforrásként használható.
🌈 Megbízhatóság: Beépített rövidzár- és túlmelegedés elleni védelemmel rendelkezik, ami garantálja a hosszú élettartamot.
📦 Kompakt kialakítás: A mindössze 19×21 mm-es méret lehetővé teszi a beépítést a legkisebb helyekre is, ahol a helytakarékosság kritikus szempont.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a legfontosabb villamos és mechanikai paramétereket:
| Tápfeszültség |
2.5 – 5.5 V DC |
| Kimenő teljesítmény |
2 x 3W (4 Ω terhelésnél) |
| Frekvenciaátvitel |
20 Hz – 20 kHz |
| Modul mérete |
19 x 21 mm |

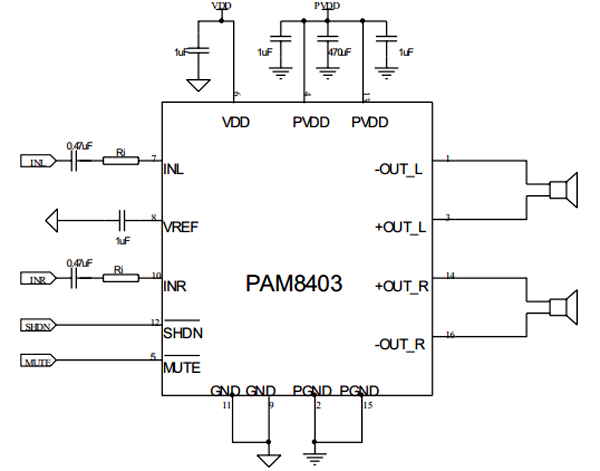

📌 Bekötési és használati útmutató
A helyes és megbízható működéshez kövesse az alábbi bekötési ajánlásokat:
Tápfeszültség (VCC): Csatlakoztassa a 2.5V – 5.5V közötti stabil tápfeszültséget a VCC és GND pontokra.
Hangszóró kimenetek: A bal és jobb csatorna kimeneteit közvetlenül a 4-8 ohmos hangszórókra kötheti.
Audio bemenet: Használjon árnyékolt kábelt a jelátvitelhez a zajmentes hangzás érdekében.
Üzembe helyezés: Bekapcsolás előtt ellenőrizze a polaritást, hogy elkerülje a modul károsodását.
💡 Ajánlott felhasználási területek
Széleskörű alkalmazhatóságának köszönhetően kiváló választás az alábbi területeken:
🏠 Okosotthon rendszerek: Hangjelzések, riasztások vagy zenelejátszás integrálása otthoni automatizálási rendszerekbe.
🔬 Prototípus-készítés: Ideális breadboardon történő teszteléshez és egyedi fejlesztői panelekhez.
🖨️ 3D nyomtatott projektek: Egyedi hangszóróházak, retro konzolok és hordozható audio eszközök építése.
⚙️ Hobbi elektronika: Kisméretű, akkumulátoros hangrendszerek megvalósítása egyszerűen.
📦 A csomag tartalma
✔️ 1 db PAM8403 D osztályú sztereó erősítő modul
