MAX30102 Pulzus és Véroxigénszint Mérő Szenzor Modul – I2C Interfész, 3.3V / 5V
A MAX30102 egy integrált, nagy érzékenységű pulzoximéter és szívfrekvencia-monitor modul, amely optikai mérések (plethysmographia) alapján határozza meg a vér oxigénszaturációját ($SpO_2$) és a pulzusszámot. A beépített piros (660nm) és infravörös (880nm) LED-ek, valamint a kiszűrt fotodetektor révén rendkívül pontos adatok nyerhetők. A szabványos I2C kommunikációs felületen keresztül könnyen csatlakoztatható Arduino, ESP32 vagy Raspberry Pi mikrokontrollerekhez, így ideális választás egészségügyi, hordható (wearable) és biometrikus barkácsprojektekhez.
💡 Miért érdemes a MAX30102 szenzor modult választani?
A kétfunkciós optikai kialakításnak és a digitális interfésznek köszönhetően megbízható biometrikus méréseket biztosít:
💓 Pulzus és $SpO_2$ mérés: Képes egyszerre monitorozni a szívverést és a vér oxigéntelítettségi szintjét optikai úton.
🔌 I2C digitális busz: Gyors és egyszerű kétvezetékes kommunikáció a vezérlő mikrokontrollerrel.
📏 Ultra kompakt méret: A mindössze 17×20 mm-es NYÁK lap könnyen beépíthető kisebb tokokba vagy karszalagokba.
🛠️ Rugalmas csatlakozás: A csomag részét képező beforrasztatlan tüskesorral tetszőleges irányban rögzíthető.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a MAX30102 pulzusmérő modul villamos és fizikai paramétereit:
| Terméktípus |
MAX30102 pulzus és véroxigénszint mérő szenzor modul |
| Szenzor típusa és magja |
MAX30102 integrált optikai bio-szenzor |
| Működési és tápfeszültség |
Működési szint: 3.3V | Maximum bemeneti táp: 5V |
| LED hullámhosszak |
Piros LED: 660 nm | Infravörös (IR) LED: 880 nm |
| Kommunikációs interfész |
I2C busz |
| Fizikai méretek |
17 mm × 20 mm NYÁK méret |
⚙️ Bekötési és használati tanácsok
A stabil mérések és a hardver védelme érdekében vegye figyelembe az alábbiakat:
⚡ 3.3V Logikai szint: A modul logikai áramkörei 3.3V feszültséget igényelnek; 5V-os mikrokontroller (pl. Arduino Uno) használatakor kötelező logikai szintillesztőt alkalmazni az I2C vonalakon.
👉 Stabil ujjpozíció: Mivel az optikai mérés érzékeny a mozgásra, mérés közben az ujjat stabilan, de enyhe nyomással kell a szenzor felületén tartani.
🛠️ Külső könyvtárak: Arduino környezetben a hivatalos MAX3010x driver könyvtárak megkönnyítik a pulzus- és $SpO_2$ algoritmusok feldolgozását.
🛡️ Külső fényvédelem: A pontosabb eredmények érdekében óvja a szenzort az erős, közvetlen környezeti fénytől (pl. vakító napfény vagy villódzó lámpák).
💡 Ajánlott felhasználási területek
Egészségügyi és sportcélú fejlesztésekhez egyaránt kiválóan alkalmazható:
⌚ Hordozható okos eszközök: Saját építésű okosórák, fitnesz karszalagok és pulzusmérő pántok készítéséhez.
🩺 Egészségügyi monitorok: Ujjbegyes pulzoximéterek és otthoni betegfigyelő rendszerek prototípusaihoz.
🏃 Sport és edzésfelügyelet: Futás vagy edzés közbeni szívfrekvencia- és oxigéntelítettség nyomon követésére.
💻 Biometrikus laborprojektek: Egyedi adatgyűjtő és egészségügyi mérőműszerek fejlesztéséhez.
📦 A csomag tartalma

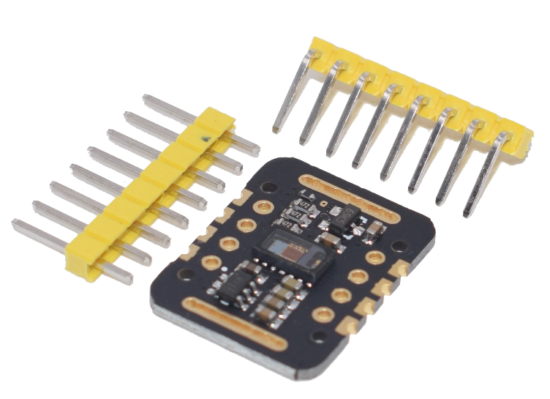

✔️ 1 db MAX30102 Pulzus és Véroxigénszint Mérő Szenzor Modul
✔️️ 1 db Beforrasztatlan tüskesor készlet
