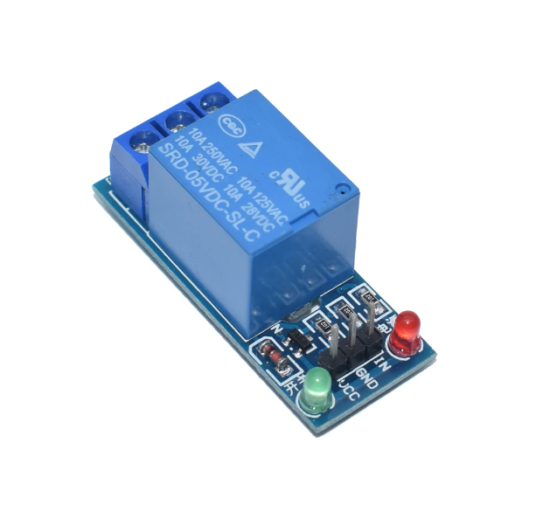

Relé modul – 1 csatornás – Low level trigger 5V
Ez az egycsatornás relé modul egy professzionális megoldás nagyfeszültségű eszközök mikrokontrollerrel történő vezérlésére. A modul 5V-os logikai szinttel vezérelhető, így tökéletesen illeszkedik Arduino, ESP32 vagy Raspberry Pi projektekhez. A „Low level” trigger kialakításnak köszönhetően a relé akkor kapcsol be, amikor a vezérlőjel alacsony szintre (GND) kerül, ami biztonságos és stabil működést tesz lehetővé ipari vagy otthoni automatizálási környezetben is.
💡 Miért ideális választás ez az alkatrész?
A termék legfontosabb funkcionális előnyei és gyakorlati haszna:
🎯 Pontos illeszkedés: A kompakt, 43x20x20mm-es méret lehetővé teszi a könnyű beépítést szűkös helyeken is, legyen szó kapcsolószekrényről vagy egyedi dobozolásról.
🔌 Széles kompatibilitás: A 5V-os vezérlőfeszültségnek köszönhetően közvetlenül csatlakoztatható a legtöbb népszerű fejlesztői panel GPIO lábához, külön illesztő áramkör nélkül.
🌈 Megbízhatóság és védelem: A beépített relé akár 10A áramerősséget is képes kapcsolni, így biztonsággal vezérelhetünk vele világítást, ventilátorokat vagy kisebb motorokat.
📦 Kompakt kialakítás: A robusztus felépítés és a minőségi csatlakozók hosszú élettartamot és stabil elektromos érintkezést biztosítanak minden körülmény között.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a legfontosabb villamos és mechanikai paramétereket:
| Méretek |
43 x 20 x 20 mm |
| Max. kapcsolt feszültség |
250V AC |
| Vezérlőfeszültség |
4.5 – 5V DC |
| Max. kapcsolt áram |
10A |
| Trigger mód |
Low Level (alacsony szint) |
📌 Bekötési és használati útmutató
A helyes és megbízható működéshez kövesse az alábbi bekötési ajánlásokat:
Tápfeszültség (VCC): Csatlakoztassa a mikrokontroller 5V kimenetére a stabil működés érdekében.
Közös test (GND): Kösse össze a vezérlő és a relé modul földelését a jelstabilitás érdekében.
Jel (IN): A vezérlő láb alacsony szintre (0V) húzásával aktiválja a relét.
Üzembe helyezés: Mindig ellenőrizze a terhelés polaritását és a vezetékek szigetelését a nagyfeszültségű oldalon.
💡 Ajánlott felhasználási területek
Széleskörű alkalmazhatóságának köszönhetően kiváló választás az alábbi területeken:
🏠 Okosotthon rendszerek: Ideális lámpák, konnektorok vagy fűtésvezérlés automatizálására Home Assistant környezetben.
🔬 Prototípus-készítés: Tökéletes választás breadboard alapú fejlesztésekhez és gyors teszteléshez.
🖨️ 3D nyomtatott projektek: Egyedi vezérlődobozokba integrálva professzionális megjelenést biztosít.
⚙️ Ipari és hobbi elektronika: Megbízható kapcsolóelem automatizálási feladatokhoz és relé logikai áramkörökhöz.
📦 A csomag tartalma
✔️ 1 db 1 csatornás relé modul (Low level trigger)
