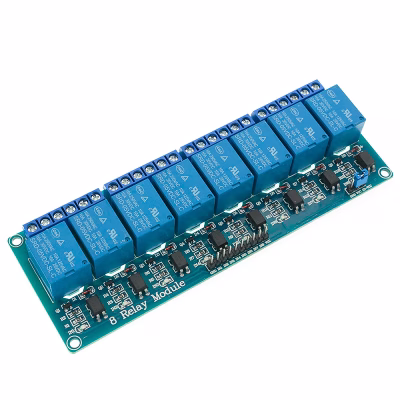

8 csatornás relé modul – 5V optocsatolós vezérlés
Ez a professzionális 8 csatornás relé modul ideális választás mikrokontrolleres projektek nagyfeszültségű eszközeinek kapcsolására. Az 5V-os vezérlőfeszültséggel működő egység optocsatolós leválasztással rendelkezik, amely hatékonyan védi az érzékeny vezérlőelektronikát a zavaroktól és a túlfeszültségtől. A modul segítségével egyszerre nyolc különböző fogyasztót vezérelhetünk biztonságosan, legyen szó világításról, motorokról vagy egyéb háztartási automatizálási feladatokról.
💡 Miért ideális választás ez az alkatrész?
A modul kiemelkedő funkcionalitást és biztonságot nyújt az automatizálási projektek során:
🎯 Optocsatolós leválasztás: Teljes galvanikus elválasztást biztosít a vezérlő és a kapcsolt áramkör között, megelőzve az interferenciát.
🔌 Széles kompatibilitás: Tökéletesen illeszkedik Arduino, ESP32, Raspberry Pi és egyéb 5V-os logikai szintű mikrokontrollerekhez.
🌈 Megbízhatóság és védelem: Csatornánként 10A terhelhetőséget biztosít, így robusztus megoldást kínál nagyobb teljesítményű eszközök kapcsolására.
📦 Kompakt kialakítás: A 138 x 56 mm-es méret lehetővé teszi a könnyű beépítést szabványos vezérlőszekrényekbe vagy egyedi dobozolásokba.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a legfontosabb villamos és mechanikai paramétereket:
| Csatornák száma |
8 db |
| Vezérlőfeszültség |
4.5 – 5 V DC |
| Max. kapcsolt feszültség |
250 V AC |
| Max. kapcsolt áram |
10 A / csatorna |
| Trigger mód |
Low (alacsony szint) |
| Méret |
138 x 56 x 20 mm |
📌 Bekötési és használati útmutató
A biztonságos üzemeltetés érdekében kövesse az alábbi bekötési ajánlásokat:
Tápfeszültség (VCC): Csatlakoztassa a stabil 5V-os tápegység pozitív pólusát a VCC bemenetre.
Közös test (GND): A GND lábat kösse össze a vezérlő mikrokontroller földelésével a közös referencia érdekében.
Jel (IN1-IN8): A relék aktiválásához alacsony (Low) logikai szintet kell kapcsolni a megfelelő bemeneti lábakra.
Üzembe helyezés: Használat előtt ellenőrizze multiméterrel a kimeneti érintkezők (NO/NC) állapotát a terhelés rákapcsolása előtt.
💡 Ajánlott felhasználási területek
Ez a modul kiváló választás az alábbi területeken:
🏠 Okosotthon: Világításvezérlés, redőnyök mozgatása vagy fűtési körök kapcsolása.
🔬 Prototípusok: Fejlesztői panelek és breadboard alapú kísérleti rendszerek.
🖨️ 3D nyomtatás: Egyedi vezérlőegységek építése 3D nyomtatókhoz vagy CNC gépekhez.
⚙️ Automatizálás: Ipari folyamatok vezérlése és hobbi elektronikai projektek.
📦 A csomag tartalma
✔️ 1 db 8 csatornás optocsatolós relé modul (5V)
