TM1637 4 Digites 7 Szegmenses LED Kijelző Modul – Piros, Óra Kijelző
A TM1637 vezérlőchipre épülő, 4 digites, 7 szegmenses LED kijelző modul nagyszerű választás órák, időzítők, számlálók vagy különféle numerikus adatok megjelenítésére mikrokontrolleres projektekben. A központi kettősponttal ellátott piros kijelző a mindössze két vezetékes (DIO és CLK) egyedi interfésznek köszönhetően rendkívül kevés I/O portot foglal el a vezérlőn. A 3.3V és 5V közötti feszültségtűrés révén zökkenőmentesen illeszthető Arduino, ESP32 és egyéb fejlesztőpanelekhez is.
💡 Miért érdemes ezt a TM1637 kijelzőt választani?
A kétvezetékes vezérlésnek és a jól látható piros karaktereknek köszönhetően ideális választás numerikus adatok kiírására:
⏱️ Beépített óra kettőspont: A 4 darab 0.36 colos számjegy között elhelyezkedő kettőspont tökéletessé teszi valós idejű órák készítéséhez.
🔌 Takarékos 2-vezetékes busz: Csupán két adatvezetéket (CLK és DIO) igényel a kommunikációhoz a tápellátás mellett.
⚡ Rugalmas feszültségkezelés: Stabilan üzemel 3.3V-os és 5V-os mikrokontrolleres rendszerekről egyaránt.

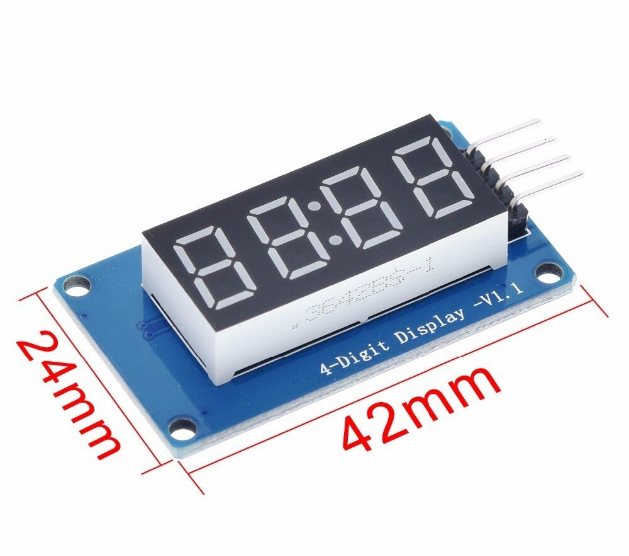

📏 Kompakt méretek: A 42×24 mm-es befoglaló méret könnyen beépíthető műszerdobozokba és előlapok mögé.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a TM1637 4 digites LED kijelző modul villamos és fizikai paramétereit:
| Terméktípus |
TM1637 4 Digites 7 Szegmenses LED Kijelző Modul |
| Működési feszültség |
DC 3.3V – 5V |
| Kijelző típusa és színe |
4 db 0.36″-os 7 szegmenses LED | Piros színű világítás |
| Speciális elemek |
Központi kettőspont a 2. és 3. számjegy között |
| Vezérlő chip és interfész |
TM1637 IC | Kétvezetékes digitális busz (CLK, DIO) |
| Fizikai méretek (Szélesség × Hossz) |
24 mm × 42 mm |
⚙️ Bekötési és használati tanácsok
A stabil vezérlés és a helyes működés érdekében vegye figyelembe az alábbiakat:
🔌 Vezetékbekötés: Csatlakoztassa a VCC, GND, CLK (Clock) és DIO (Data I/O) lábakat a mikrokontroller szabad portjaihoz.
🛠️ Szoftveres könyvtár: Arduino környezetben az TM1637Display könyvtár használata nagymértékben megkönnyíti a számok és a kettőspont vezérlését.
💡 Fényerő beállítás: A kijelző szoftveresen szabályozható fényerővel rendelkezik, így éjszakai órákhoz is könnyen optimalizálható.
🛡️ Tápellátási figyelmeztetés: Teljes fényerőn mind a 4 számjegy jelentős áramot vehet fel; ügyeljen a megfelelő 5V-os áramforrásra.
💡 Ajánlott felhasználási területek
Numerikus kijelzési képessége révén számos elektronikai projektben alkalmazható:
⏰ Digitális órák és ébresztők: Valós idejű órák (RTC modulokkal kombinálva) pontos időkijelzésére.
⏱️ Visszaszámlálók és stopperek: Laboratóriumi vagy sportcélú időmérő berendezések építéséhez.
📊 Hőmérséklet- és feszültségmérők: Szenzorok által mért értékek jól olvasható numerikus kiírására.
💻 Hobbiprojektek: Minden olyan DIY eszközhöz, ahol kevés lábhasználattal kell számokat megjeleníteni.
📦 A csomag tartalma
✔️ 1 db TM1637 4 Digites 7 Szegmenses LED Kijelző Modul (Piros színű)
