Bimetál Túláramvédő Kapcsoló (20A / 250V AC) – Kézi Visszaállítású Termikus Kismegszakító
Ez a 20A névleges áramerősségű, bimetál technológiás termikus túláramvédő kapcsoló (automata biztosíték) megbízható és újrafelhasználható védelmet biztosít elektromos berendezések, tápegységek, szünetmentes források és motoros gépek számára. Túlterhelés vagy tartós zárlat esetén a belső bimetál mechanika felmelegszik és mechanikusan megszakítja az áramkört. A hiba elhárítása és a modul kihűlése után a gomb egyszerű megnyomásával (Push-to-Reset) azonnal újra üzembe helyezhető, feleslegessé téve az eldobható üvegcsöves vagy késes biztosítékok folyamatos cseréjét.
💡 Miért érdemes bimetál túláramvédő kapcsolót használni?
A hagyományos olvadóbiztosítókkal szemben kényelmes, költséghatékony és azonnal újraélesíthető védelmi vonalat nyújt:
🔄 Kézi visszaállítás (Push-to-Reset): Nincs szükség cserebiztosítékok keresésére; a kioldott gomb egyszerű visszanyomásával a rendszer azonnal újraindítható.
⚡ Magas 20A áramterhelhetőség: Kifejezetten alkalmas nagyobb fogyasztású elektromos hajtások, inverterek, akkumulátortöltők és kompresszorok védelmére.
📦 Menetes előlapi beépíthetőség: Szabványos kör alakú panelkivágásba helyezhető, és a tartozék menetes anyával gyorsan, rezgésmentesen rögzíthető.
🔌 Univerzális sarus csatlakozás: A hátoldali szabványos 6.3 mm-es sarucsatlakozók gyors és forrasztásmentes bekötést tesznek lehetővé.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a 20A-es bimetál kapcsoló villamos és mechanikai jellemzőit:
| Terméktípus |
Bimetál termikus túláramvédő kapcsoló / automata biztosíték |
| Névleges áramerősség |
Max. 20A kioldási küszöb |
| Névleges üzemi feszültség |
Max. AC 250V / DC 32V–50V |
| Működési elv |
Hő hatására deformálódó bimetál szalag mechanikus reteszoldással |
| Visszaállítás módja |
Kézi nyomógombos újraélesítés (Manual Push-to-Reset) |
| Csatlakozó saruk mérete |
Szabványos 6.3 mm-es gyorscsatlakozó fülek (forrasztható vagy csúszósaruzható) |
| Rögzítés típusa |
Előlapi furatba illeszthető menetes nyak rögzítőanyával |
| Ház alapanyaga |
Hőálló, lángálló műanyag burkolat |
📷 Méretek és beépítési rajz
A kapcsoló pontos beépítési méretei és fizikai kialakítása az alábbi műszaki rajzokon látható:
Kompakt előlapi kapcsolóforma menetes nyakkal és visszaállító gombbal

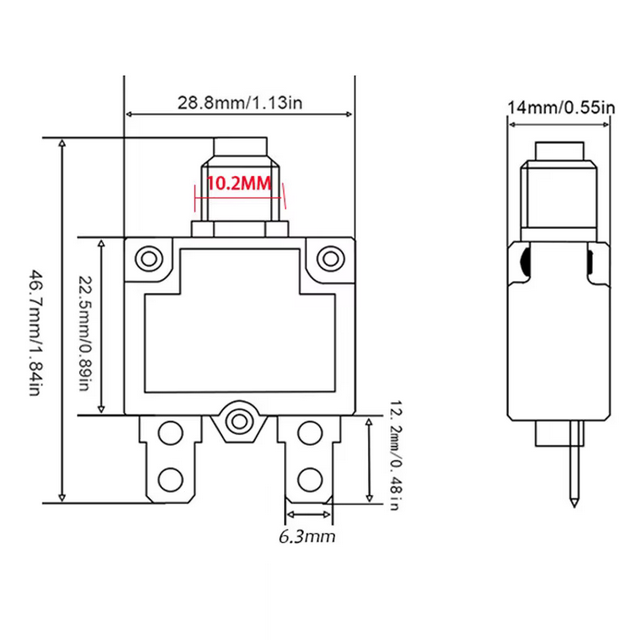

Részletes méretrajz a műszerdoboz furatainak kialakításához
⚙️ Beépítési és alkalmazási tanácsok
A biztonságos és hosszú távú üzembiztonság érdekében vegye figyelembe a következő szerelési elveket:
⏳ Lehűlési idő kioldás után: A bimetál kioldása után várjon 30–60 másodpercet, mielőtt visszanyomná a gombot, hogy a belső fémszál visszahűljön az alaphelyzetébe.
🔌 Megfelelő vezeték-keresztmetszet: A 20A folyamatos terhelhetőség miatt legalább 2.5 mm² keresztmetszetű rézvezetéket és minőségi 6.3 mm-es sarukat használjon!
⚠️ Túlterhelés vs. azonnali zárlat: A termikus bimetál késleltetett karakterisztikájú; minél nagyobb a túláram mértéke, annál gyorsabban old ki a belső hőfejlődés miatt.
📦 Panelrögzítés: Helyezze a kapcsolót az előlapi lyukba, majd húzza meg a rögzítőanyát; szükség esetén vízálló gumi védősapkával is kiegészíthető kültéri használatkor.
💡 Ajánlott felhasználási területek
Nagy áramterhelhetősége és megbízhatósága révén számos ipari és hobbi rendszer elengedhetetlen eleme:
🔋 Nagy teljesítményű akkutöltők és tápegységek: 12V / 24V-os akkumulátortöltők, transzformátorok és kapcsolóüzemű tápok kimeneti túláramvédelmére.
☀️ Szolár és szünetmentes inverterek: Egyedi elosztódobozok, 12V/230V inverteres áramkörök és akkumulátoros rendszerek védelmére.
🚗 Jármű- és hajóvillamosság: Lakóautók, terepjárók, csónakmotorok és kiegészítő fényszórók központi biztosítékaként.
⚙️ Ipari gépek és műhelyfelszerelések: Kompresszorok, szivattyúk, fúróállványok és elszívó berendezések motorvédelmére.
📦 A csomag tartalma
✔️ 1 db Bimetál Túláramvédő Kapcsoló (20A, max. 250V AC, előlapi rögzítőanyával)
