Univerzális BMS 4S 30A Akkumulátor Védelmi és Töltésvezérlő Modul
A BMS 4S 30A akkumulátor felügyeleti és töltésvezérlő modul elengedhetetlen biztonsági és vezérlő egység a korszerű, lítium-alapú cellákból épített energiatárolókhoz. A kompakt panel négy sorba kapcsolt cella feszültségét és áramát felügyeli precízen, megbízható védelmet nyújtva a veszélyes túltöltés, a mélykisülés, valamint a túlterhelés ellen. Az alacsony belső ellenállású teljesítmény-MOSFET tranzisztoroknak köszönhetően a modul minimális melegedés mellett kezeli a tartós 30A-es terhelést, miközben integrált védelmi logikája azonnal beavatkozik rendellenes üzemi viszonyok vagy zárlat esetén.
💡 Miért ideális választás ez az alkatrész?
A 4S 30A BMS robusztus felépítésével és sokoldalú kémiai kompatibilitásával a legnépszerűbb védelmi megoldások egyike:
🎯 Univerzális akkukémia: Széles feszültségtartományban használható 18650/21700 Li-Ion, Li-Po és LiFePO4 cellákból épített 4S akkupakkokhoz egyaránt.
🔌 30A folyamatos terhelhetőség: A masszív MOSFET fokozat bírja a nagyobb indítóáramú DC motorok és kéziszerszámok dinamikus áramigényét.
🌈 Teljes körű hardveres védelem: Automatikus túltöltés-, mélykisülés-, túláram- és pillanatnyi zárlatvédelem védi a drága akkumulátorcellákat.

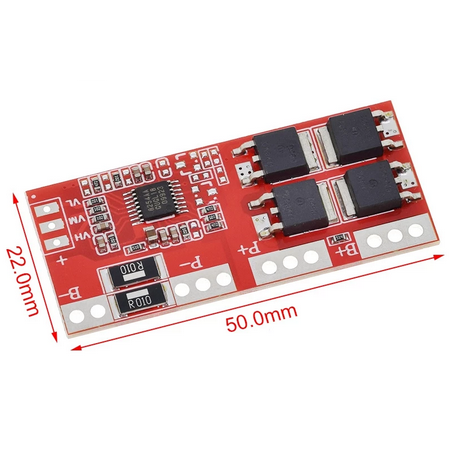

📦 Kompakt méretarány: A mindössze 50 × 24 mm-es panel kényelmesen elfér a gyári akkuházakban és szűk 3D nyomtatott burkolatokban is.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a védelmi modul villamos paramétereit és fizikai méreteit:
| Konfiguráció |
4S (4 db sorba kötött cella vagy cellacsoport) |
| Támogatott cellatípusok |
Li-Ion, Li-Po (3.6V/3.7V névleges), LiFePO4 (3.2V névleges) |
| Töltési feszültségtartomány |
14.4 V – 16.8 V DC (kémiától függően) |
| Max. folyamatos kisütési áram |
30 A |
| Maximális töltőáram |
20 A |
| Védelmi funkciók |
Túltöltés, mélykisülés, túláram és kimeneti zárlatvédelem |
| Fizikai méret |
50 × 24 mm |

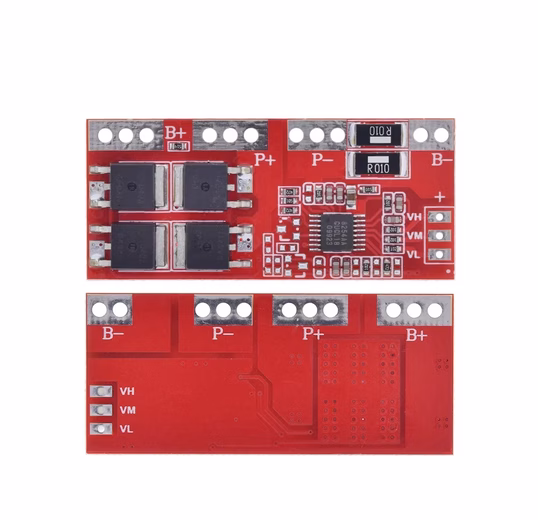

📌 Bekötési és használati útmutató
A modul és az akkupakk épségének megőrzése érdekében kövesse a pontos bekötési sorrendet:
Szigorú bekötési sorrend: Mindig a 0V-os ponttal kezdje: B- (0V), B1 (3.6V/4.2V), B2 (7.2V/8.4V), B3 (10.8V/12.6V), majd végül B+ (14.4V/16.8V).
Nagyáramú tápvonalak: A töltő és terhelő csatlakozásokhoz (P- és P+) használjon legalább 14–16 AWG keresztmetszetű, hajlékony szilikonvezetéket.
Cellaválogatás: Csak azonos típusú, kapacitású, belső ellenállású és azonos feszültségszintre feltöltött cellákat kössön sorba!
Hiba utáni aktiválás: Zárlat vagy leoldás után a modul normál állapotba áll vissza, de egyes típusoknál a felélesztéshez töltőfeszültség rákapcsolása szükséges.
💡 Ajánlott felhasználási területek
Magas áramleadási képessége miatt az alábbi területeken alkalmazzák a leggyakrabban:
🛠️ Elektromos kéziszerszámok: Akkumulátoros fúrók, csavarbehajtók és sarokcsiszolók Ni-Cd/Ni-MH akkupakkjainak korszerűsítése Li-Ion cellákkal.
🔊 Hordozható hangtechnika: Nagy teljesítményű Bluetooth hangfalak és kitelepülős hordozható audiorendszerek tápellátása.
🔋 Szünetmentes tápegységek (UPS): 12V-os hálózati eszközök, Wi-Fi routerek, biztonsági kamerák és NVR rögzítők szünetmentesítése.
🤖 Robotika és RC modellek: Terepjáró robotplatformok, etetőhajók és egyedi elektromos járművek biztonságos energiaellátása.
📦 A csomag tartalma
✔️ 1 db Univerzális BMS 4S 30A akkumulátor védelmi és töltésvezérlő modul
