USB-C Anya Breakout Modul – Type-C Csatlakozó 2.54 mm-es Kivezetéssel és 5.1 kΩ Ellenállással

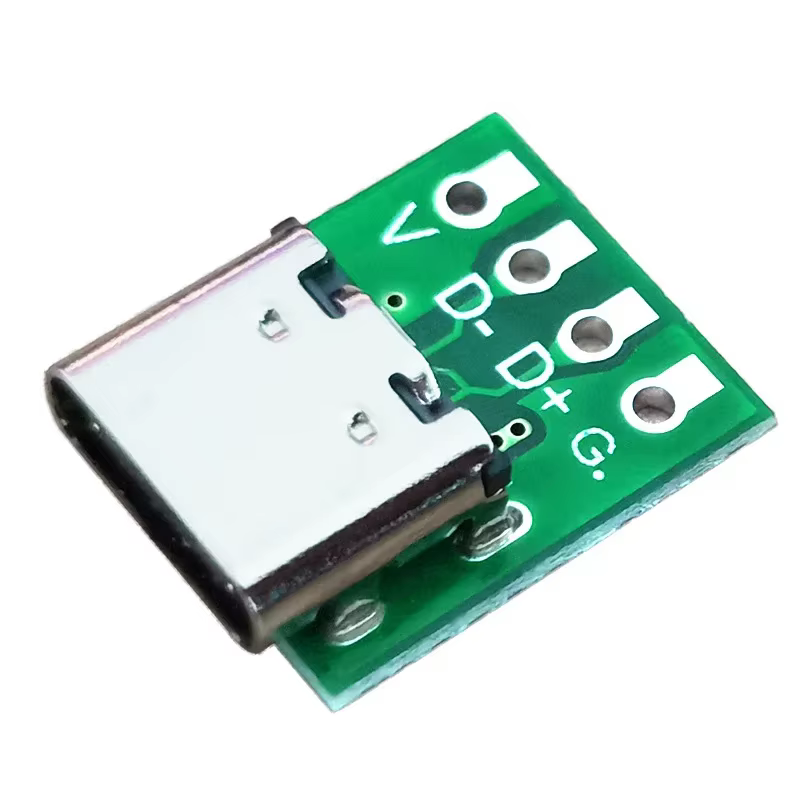

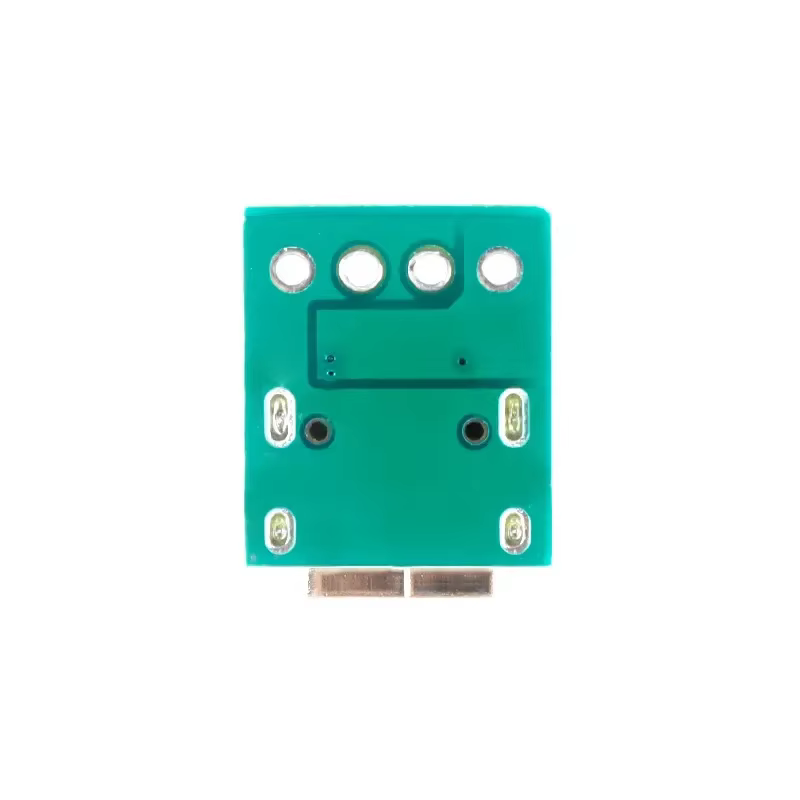

Ez a kompakt USB-C anya breakout adaptermodul lehetővé teszi a korszerű, megfordítható Type-C csatlakozó egyszerű integrálását egyedi áramkörökbe és hobbiprojektekbe. Mivel a sűrű SMD érintkezőket szabványos 2.54 mm-es furatokra vezeti ki, ráadásul tartalmazza a szükséges 5.1 kΩ-os CC lehúzó ellenállásokat is, ezért stabil és biztonságos 5V-os tápellátást biztosít a modern gyorstöltőkről és powerbankekről is.
💡 Miért praktikus választás ez az USB-C breakout panel?
A minőségi FR-4 hordozó és az átgondolt áramköri kialakítás jelentősen megkönnyíti az elavult micro-USB portok modernizálását és az új projektek tápellátását:
🔄 Szimmetrikus kialakítás: Az USB Type-C szabvány révén a kábel mindkét irányból bedugható, megszűntetve a fordított csatlakoztatásból adódó sérüléseket.
⚡ Beépített 5.1 kΩ CC ellenállások: A beforrasztott konfigurációs ellenállásoknak hála az okostöltők (Type-C to Type-C kábelekkel is) azonnal kiadják az 5V-os tápot.
🛠️ Szabványos 2.54 mm-es raszter: A kényelmes osztásköz révén próbapanelbe (breadboard) illeszthető, vagy közvetlenül vezetékekkel is forrasztható.
🔒 Erős mechanikai rögzítés: A csatlakozó fém háza több ponton, átmenő forrasztással rögzül a NYÁK-hoz, így ellenáll a gyakori kábelmozgatásnak.
📊 Részletes műszaki adatok
Az alábbi összefoglaló táblázat tartalmazza a kártya legfontosabb villamos és fizikai specifikációit a beépítéshez:
| Csatlakozó kivitele |
USB Type-C anya aljzat (Female Receptacle) |
| Kivezetések távolsága |
Szabványos 2.54 mm (0.1″) osztásköz próbapanelekhez |
| Konfigurációs áramkör |
Integrált 5.1 kΩ-os lehúzó ellenállások a CC1 és CC2 lábakon |
| Üzemi feszültség & Terhelhetőség |
5V DC névleges feszültség | Akár 2A – 3A áramerősség (kábelminőség függvényében) |
| Hordozó anyaga |
Kétoldalas, minőségi FR-4 üvegszálas NYÁK lap |
📌 Lábkiosztás és bekötési pontok (Pinout)
A modul forrasztási pontjai világos jelöléssel vannak ellátva, így egyszerűen huzalozhatók a táp- és adatvonalak:
VBUS (vagy V): Pozitív tápfeszültség bemenet (+5V) a fogyasztó vagy a töltőáramkör táplálásához.
GND (vagy G): Földelés és közös negatív tápvonal.
D+ (Data +): Pozitív USB 2.0 adatvonal (adatátvitelhez és mikrokontrolleres programozáshoz szükséges).
D- (Data -): Negatív USB 2.0 adatvonal (adatkommunikációhoz és periféria-illesztéshez szükséges).
💡 Javasolt felhasználási területek
Kompakt méretének és univerzális illeszthetőségének köszönhetően a legkülönbözőbb átalakításoknál alkalmazható:
🔄 Eszközök korszerűsítése (USB-C Mod): Régi Bluetooth hangszórók, vezeték nélküli billentyűzetek vagy fejlámpák sérülékeny micro-USB aljzatának cseréjére.
🤖 DIY mikrokontrolleres projektek: ESP32, Arduino és Raspberry Pi Pico panelek külső, stabil 5V-os tápellátásának bevezetésére.
📦 3D-nyomtatott dobozok: Kényelmesen beépíthető műanyag vagy fém műszerdobozok oldalfalába egyedi előlapi tápcsatlakozóként.
🔋 Akkumulátortöltő áramkörök: TP4056 vagy más lítium töltőmodulok tápoldali csatlakozójának kiváltására vagy kivezetésére.
📦 A csomag tartalma
✔️ 1 db USB-C Anya Breakout Modul (beépített 5.1 kΩ CC ellenállásokkal, 2.54 mm-es forrasztási pontokkal)
