WT32-ETH01 Fejlesztői Modul – ESP32 Kétmagos SoC, RJ45 Ethernet, Wi-Fi, Bluetooth
A WT32-ETH01 modul a vezeték nélküli szabadságot ötvözi a vezetékes hálózatok megbízhatóságával egyetlen kompakt fejlesztői lapkán. Mivel a nagyteljesítményű, kétmagos ESP32 mikrokontroller mellett egy dedikált LAN8720A 10/100 Mbps sebességű Ethernet vezérlőt is tartalmaz, ezért ideális választás professzionális ipari IoT átjárókhoz, Home Assistant vezetékes csomópontokhoz és zavarvédett okosotthon-rendszerekhez.
💡 Miért érdemes a WT32-ETH01 Ethernet modult választani?
A kizárólag Wi-Fi alapú lapkákkal szemben a beépített RJ45 aljzat stabil adatátvitelt nyújt olyan környezetben is, ahol a rádiófrekvenciás zavarok bizonytalanná tennék a működést:
⚡ Integrált RJ45 LAN8720A vezérlő: Teljes értékű 10/100 Mbps sebességű vezetékes hálózati kapcsolatot biztosít alacsony késleltetéssel és maximális adatbiztonsággal.
🚀 Kétmagos 240 MHz-es ESP32: Az ESP32-D0WDQ6 chip és a 4 MB Flash bőséges számítási kapacitást ad a komplex hálózati protokollok és titkosítások futtatásához.
📶 Hibrid kommunikációs felület: Az Ethernet mellett a beépített 2.4 GHz-es Wi-Fi és Bluetooth v4.2 BLE kapcsolat egyaránt elérhető vezeték nélküli átjárókhoz.
🔌 Rugalmas kettős tápellátás: A panel igény szerint 5V-os feszültségről vagy közvetlenül a 3.3V-os terminálról is stabilan megtáplálható.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a kombinált fejlesztői lapka legfontosabb villamos és hardveres specifikációit:
| Mikrokontroller típus |
Espressif ESP32-D0WDQ6 (Kétmagos Xtensa LX6 @ 240 MHz) |
| Beépített Flash tárhely |
4 MB SPI Flash memória |
| Ethernet interfész |
LAN8720A PHY chip, 10/100 Mbps auto-negotiation, integrált RJ45 aljzat |
| Vezeték nélküli hálózatok |
Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth v4.2 BR/EDR és BLE |
| Tápfeszültség igény |
DC 5V (az 5V lábon) VAGY DC 3.3V (a 3V3 lábon) |
| Áramfelvétel |
Tipikusan 80–200 mA (hálózati aktivitástól függően akár 500 mA csúcsáram) |
| Logikai feszültségszint |
3.3V (a GPIO kivezetések nem 5V toleránsak!) |
| Csatlakozási elrendezés |
2×13 tüskés dupla sorkapocs kiosztás, próbapanel-barát (breadboard) méretezés |
📌 Lábkiosztás és bekötési támpontok
A modul tüskesorain a dedikált kommunikációs vonalak mellett szabadon felhasználható perifériapontok is helyet kaptak:
⚡ Tápellátás (5V / 3V3 / GND): Tápbemeneti pontok és a közös rendszerföld. Stabil, tiszta tápforrás javasolt a hálózati stabilitáshoz.
💻 Soros port (TXD / RXD): Az IO1 és IO3 lábakra csatlakoztatott UART vonal, amely a programfeltöltésre és soros monitorozásra szolgál.
🔒 Dedikált Ethernet lábak: Az IO19, IO21, IO22 stb. lábak a belső LAN8720A-hoz kapcsolódnak, ezeket tilos külső célra felhasználni!
🔘 Szabad GPIO és EN láb: Az IO2, IO4, IO12, IO14 és IO15 érintkezők szabadon programozhatók, az EN láb pedig a hardveres reset funkciót látja el.
🛠 Programozási és beüzemelési tanácsok
Mivel a panel nem tartalmaz beépített USB-soros átalakító IC-t, a szoftverfejlesztés során kövesse az alábbi irányelveket:
🔌 Külső USB-TTL átalakító: A feltöltéshez egy 3.3V-os logikai szintű külső FTDI vagy CP2102 adaptert kell csatlakoztatni a TXD/RXD/GND pontokra.
📥 Boot letöltő mód indítása: A letöltés megkezdéséhez az IO0 lábat a földre (GND) kell kötni az indítás vagy reset pillanatában.
💻 Arduino IDE beállítások: Válassza az „ESP32 Dev Module” alaplapot, a vezetékes hálózathoz pedig a gyári beépített ETH.h könyvtárat használja!
⚡ Terhelhetőség és tápellátás: Az Ethernet aktív adatkapcsolata megnövelheti az áramfelvételt, ezért legalább 1A terhelhetőségű 5V-os tápegység javasolt.
💡 Javasolt alkalmazási területek
Stabilitásának és kiterjedt protokoll-támogatásának köszönhetően kiválóan teljesít az igényes hálózati architektúrákban:
🏠 Home Assistant csomópontok: Vezetékes, drop-out mentes okosotthon központok, relévezérlők és környezeti mérőállomások építéséhez.
🏭 Ipari Modbus TCP átjárók: RS485-ös mérőórák és ipari PLC berendezések adatainak Ethernet hálózatba illesztésére.
📡 Megbízható MQTT kliensek: Zajvédett adatátvitelt igénylő szerverszobai vagy gyári felügyeleti telemetriai rendszerekbe.
📹 Biztonsági rendszerek: IP kamerák kiegészítő perifériavezérlőjeként, beléptetőrendszerekhez és riasztóközpontokhoz.
📦 A csomag tartalma

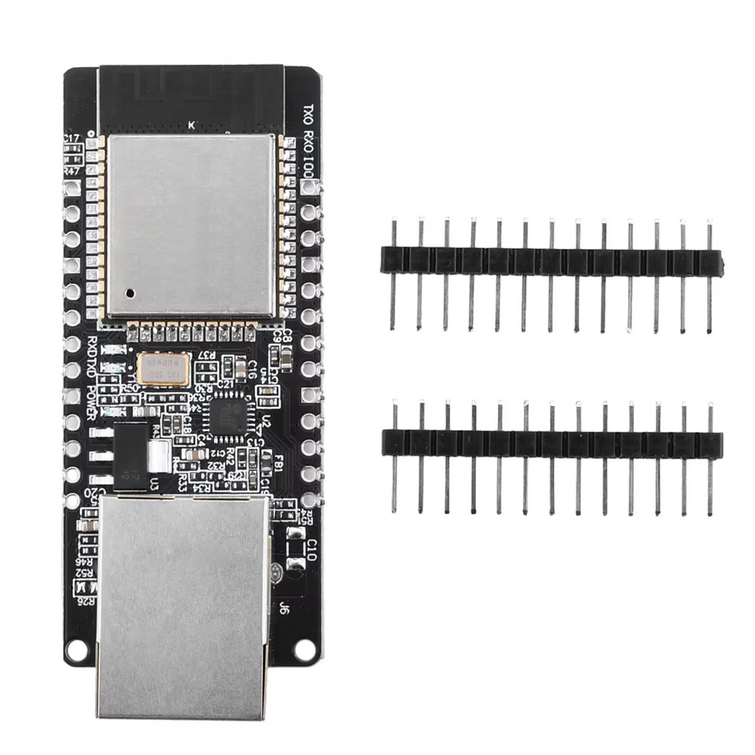

✔️ 1 db WT32-ETH01 Fejlesztői Modul (ESP32 SoC + integrált RJ45 LAN8720A Ethernet porttal)
