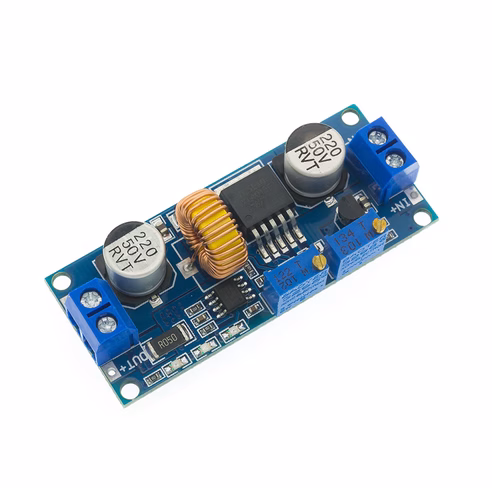

XL4015 DC/DC Step-Down Buck Konverter Modul – Állítható Áram- és Feszültségszabályozással (5A, CC/CV)
Az XL4015 DC/DC Buck konverter egy kiemelkedő, akár 96%-os hatásfokú feszültségcsökkentő tápegység modul, amely beépített feszültség- és áramgenerátoros (CC/CV) szabályozási funkcióval rendelkezik. A modul magját képező monolitikus XL4015 IC magas, 180 kHz-es kapcsolási frekvencián üzemel, ami minimális kimeneti feszültséghullámzást és kompakt méretű szűrőáramkört garantál. A két darab többfordulatú precíziós trimmer potenciométer lehetővé teszi mind a kimeneti feszültség, mind a maximális áramkorlát finom beállítását, így a tápegységektől az akkutöltőkön át a LED-meghajtókig univerzális megoldást nyújt.
💡 Miért ideális választás ez az alkatrész?
A kettős szabályozhatóság és a robusztus teljesítmény ideális választássá teszi professzionális tápellátási feladatokhoz:
🎯 CC/CV akkumulátortöltés: A független feszültség- és áramkorlátozás tökéletes lítium-ion, LiFePO4 vagy ólomakkuk biztonságos töltéséhez.
🔌 Akár 96%-os hatásfok: A korszerű kapcsolóüzemű kialakítás minimalizálja a hőveszteséget és kimagasló energiahatékonyságot biztosít.
🌈 Állapotjelző LED-ek: Külön fedélzeti visszajelző LED-ek tájékoztatnak a töltési fázisokról, a stabil feszültség- és az áramkorlát-állapotról.
📦 Robusztus 5A terhelhetőség: A masszív nyáktervezés és hűtőfelület révén 3.5A-ig passzívan, kiegészítő bordával pedig akár 5A-ig terhelhető.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza az XL4015 DC/DC konverter legfontosabb villamos és méretbeli specifikációit:
| Bemeneti feszültségtartomány |
6.0 V – 38.0 V DC |
| Kimeneti feszültségtartomány |
1.25 V – 36.0 V DC (fokozatmentesen állítható) |
| Maximális kimeneti áram |
5 A (tartósan 3.5A felett kiegészítő hűtés kötelező) |
| Maximális konverziós hatásfok |
akár 96% |
| Kapcsolási frekvencia |
180 kHz |
| Beépített védelmek |
Túlmelegedés és kimeneti rövidzár elleni védelem |
| Fizikai méretek |
62 × 26 × 15 mm |
📌 Bekötési és használati útmutató
A feszültségcsökkentő modul helyes és biztonságos beüzemeléséhez vegye figyelembe az alábbi szempontokat:
Bemeneti polaritás (IN+ / IN-): A modul nem tartalmaz fordított polaritás elleni védődiódát, a téves bekötés azonnali IC zárlatot okoz!
Buck működési elv: Mivel lefelé konvertáló modulról van szó, a bemeneti feszültségnek legalább 1.5–2V-tal nagyobbnak kell lennie a kívánt kimenetnél.
Beállítási metódus: Először a CV trimmerrel állítsa be a kívánt feszültséget multiméterrel, majd a CC trimmerrel finomhangolja a kívánt áramkorlátot.
Hőelvezetés: Tartósan 3.5A áramerősség felett, illetve 50W feletti teljesítménynél kötelező kiegészítő alumínium hűtőborda rögzítése az IC tokjára.
💡 Ajánlott felhasználási területek
A feszültség- és áramgenerátoros üzemmód révén kiemelkedően sokféle célra bevethető:
🔋 Akkumulátortöltés: Li-Ion, 18650 akkupakkok, LiFePO4 vagy ólom-zselés akkuk precíz, túltöltésmentes CC/CV töltése.
💡 Nagyteljesítményű LED-ek: 10W–50W-os COB LED-ek áramgenerátoros, stabil meghajtása és fényáram-szabályozása.
🛠️ Állítható barkács tápegység: Labortápok, próbapadi mérőáramforrások és egyedi szerviztápok egyszerű építéséhez.
🚗 Járműves és szolár rendszerek: 12V/24V-os akkuk vagy napelemes panelek feszültségének stabil 5V-ra vagy 12V-ra csökkentése.
📦 A csomag tartalma
✔️ 1 db XL4015 DC/DC Buck konverter modul állítható áram- és feszültségszabályozással (5A, CC/CV)
