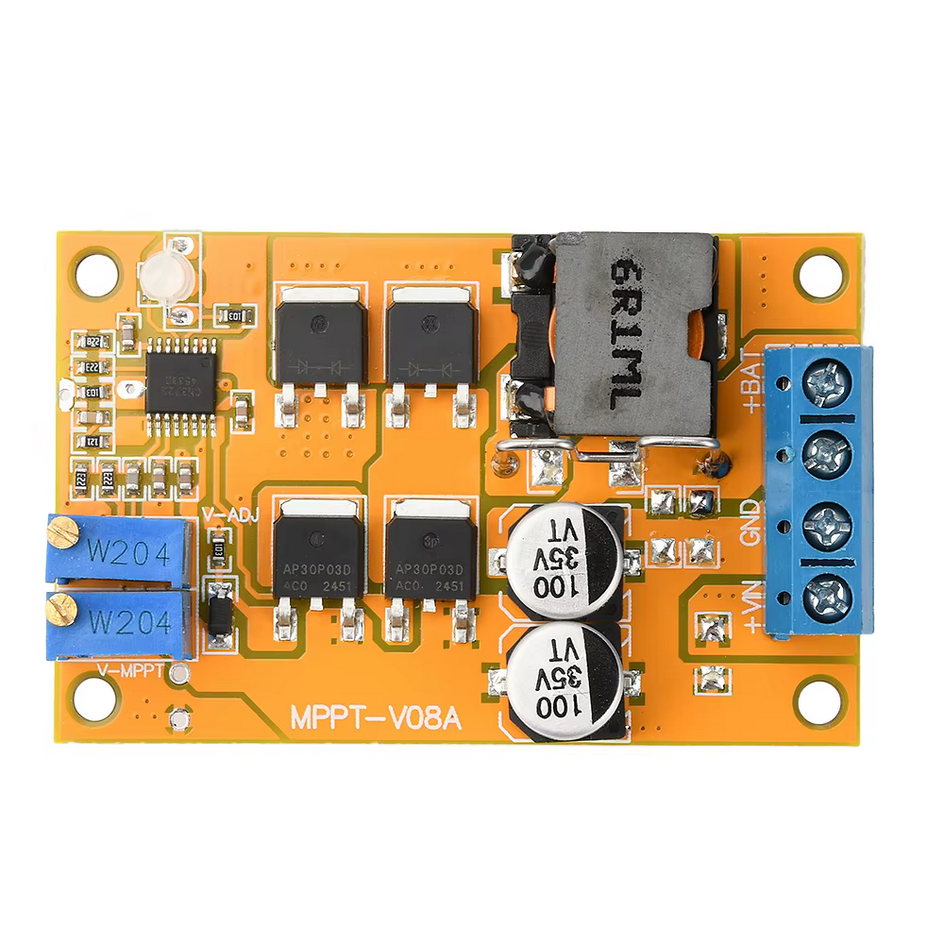

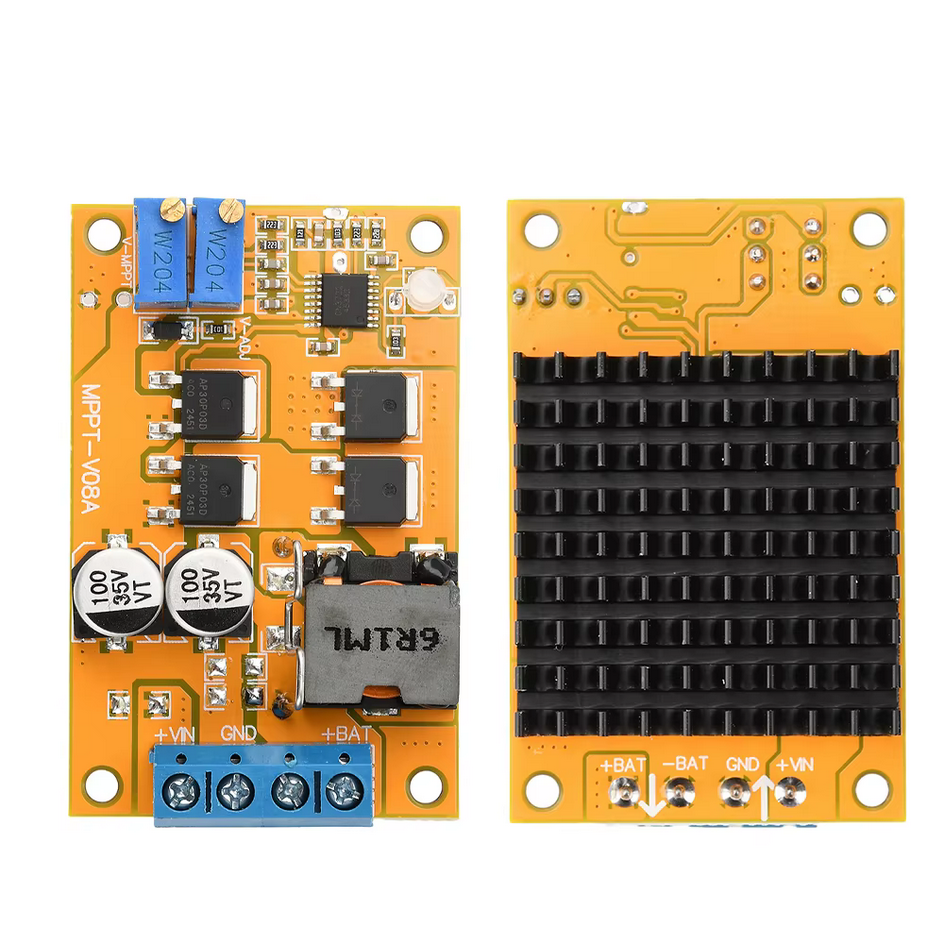

MPPT-V08A Univerzális Napelemes Töltésvezérlő – CN3722 IC, 5A 100W, Li-Ion, LiFePO4, Ólom
Az MPPT-V08A egy robusztus felépítésű, beépíthető szolár töltésvezérlő modul, amely a nagyteljesítményű CN3722 PWM buck-üzemmódú vezérlőre épül. Mivel valós MPPT munkapont-követéssel és finoman szabályozható feszültségkorláttal rendelkezik, ezért garantálja, hogy a napelem minden fényviszony mellett a legmagasabb hatásfokkal töltse a csatlakoztatott akkumulátorpakkot.
💡 Miért érdemes az MPPT-V08A töltésvezérlőt választani?
A hagyományos párhuzamos vagy egyszerű analóg töltőkhöz viszonyítva ez a vezérlő a professzionális szolár architektúrát ötvözi a széleskörű beállíthatósággal:
⚡ Dedikált CN3722 architektúra: A 300 kHz-es fix kapcsolási frekvenciával működő vezérlőchip akár 93%-os konverziós hatásfokot biztosít.
🔋 Univerzális akkukompatibilitás: Szabadon beállítható Li-Ion (pl. 2S, 3S, 4S pakkok), LiFePO4, NiMH, valamint 12V-os ólomsavas telepekhez is.
🎛 Kettős trimmeres finomhangolás: A többfordulatú helipot potméterekkel a napelemes munkapont és a töltési végfeszültség tizedvolt pontosan beállítható.
🛡️ Teljes körű hardvervédelem: MOSFET alapú bemeneti fordított polaritás elleni védelem, rövidzárlat-gátlás és éjszakai visszáram-védelem óvja a rendszert.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a vezérlőmodul legfontosabb villamos és beépítési specifikációit:
| Vezérlő IC |
CN3722 (PWM Buck architektúra, MPPT támogatással) |
| Bemeneti feszültség (Uin) |
DC 8V – 28V (a panel üresjárati feszültsége nem lépheti át a 28V-ot!) |
| Kimeneti feszültség (Uout) |
DC 5V – 26V (fokozatmentesen szabályozható) |
| Maximális töltőáram |
5A (gyári fix áramkorlát) |
| Maximális kimenő teljesítmény |
kb. 100W (tartós terhelésnél hűtőborda/légáramlás szükséges) |
| Kapcsolási frekvencia & Hatásfok |
300 kHz | Tipikusan akár 93% |
| Saját áramfelvétel |
Rendkívül alacsony, mindössze kb. 3 mA |
| Üzemi hőmérséklet-tartomány |
-40°C és +85°C között (ipari minősítésű komponensek) |

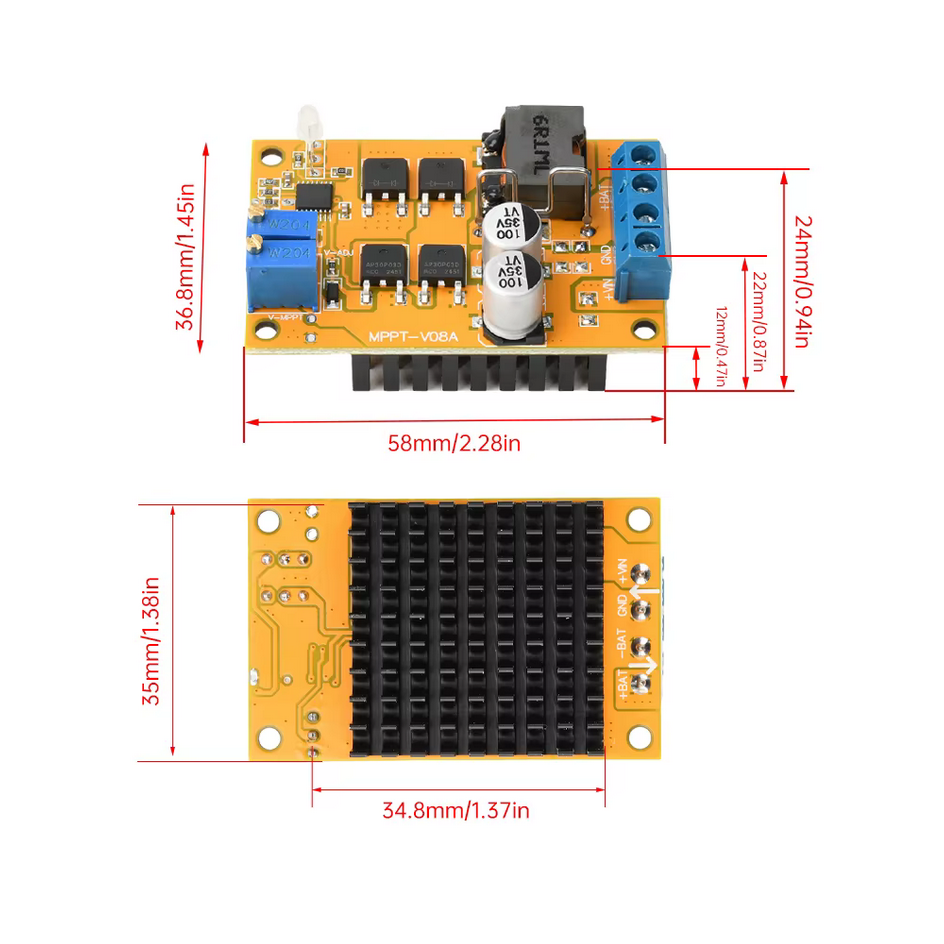

| Fizikai méretek |
Kompakt méret: kb. 52 mm × 37 mm × 22 mm |

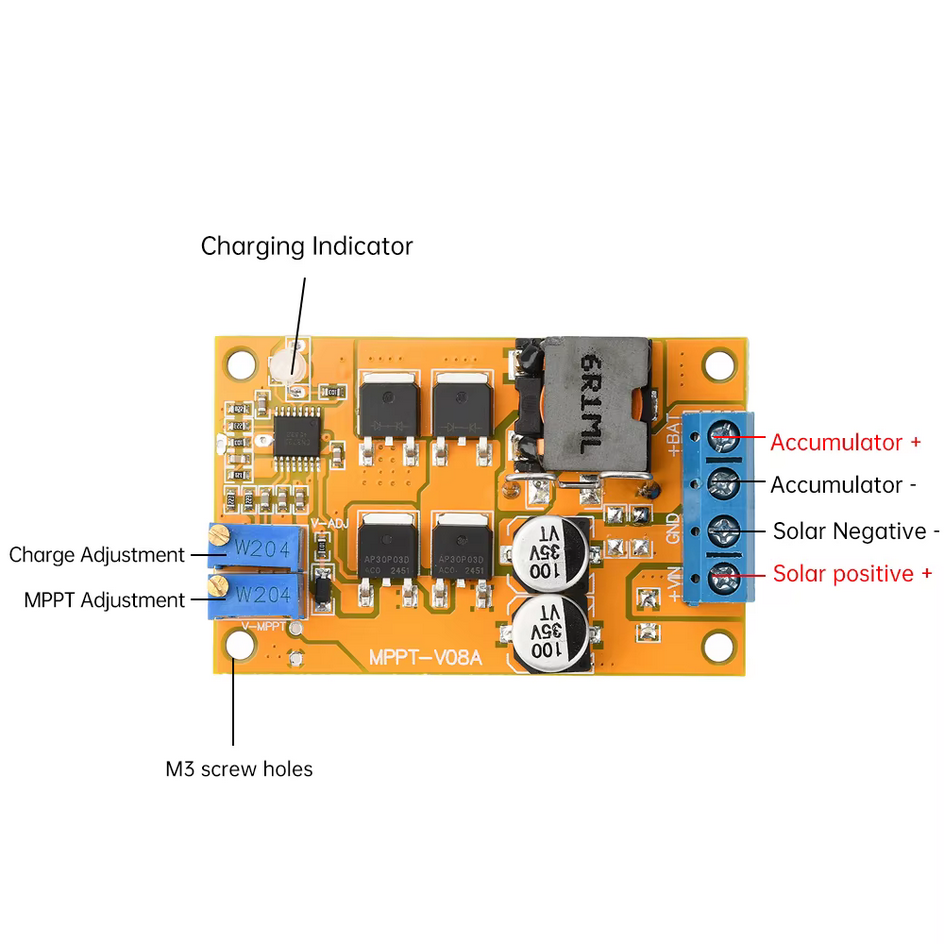

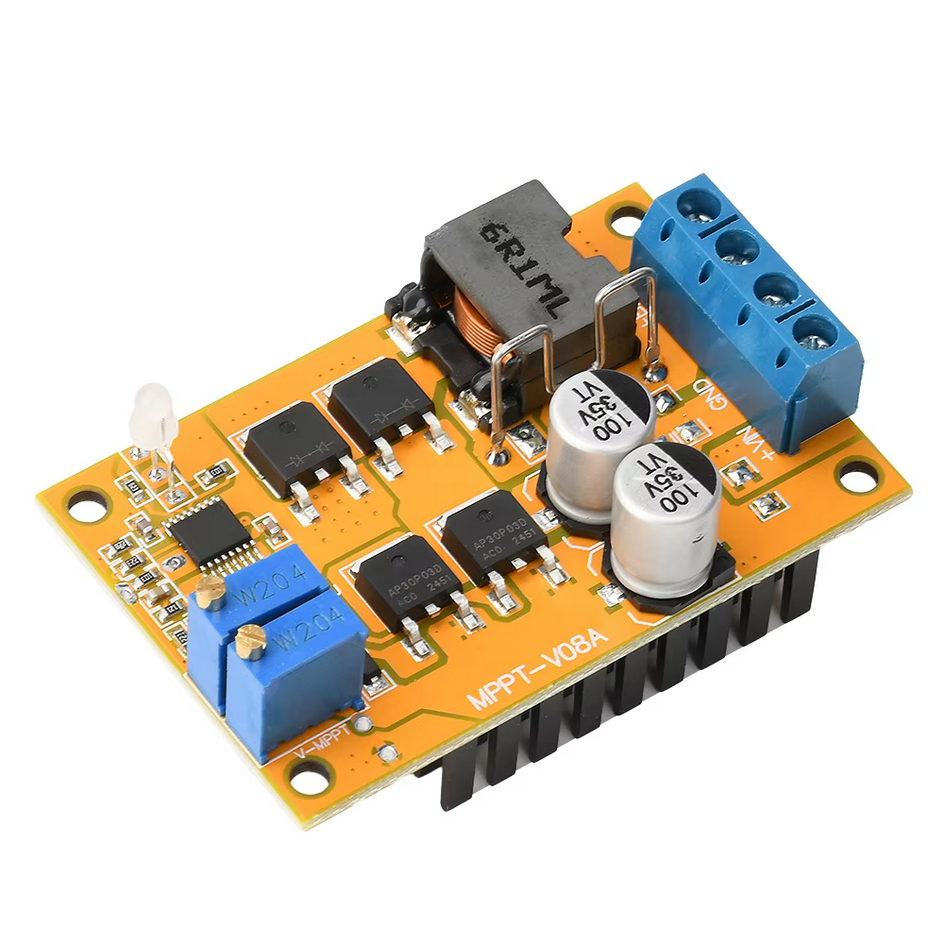

🎛 Trimmerek funkciói és kalibrációs lépések
A nyomtatott áramköri lapon két darab precíziós trimmer található, amelyek beszabályozásához kövesse az alábbi sorrendet:
1. Kiinduló állapot: Forgassa az MPPT trimmert teljesen az óramutató járásával egyezően (max), a VOLTAGE trimmert pedig az óramutatóval ellentétesen (min).
2. Napelem csatlakoztatása: Kösse be a szolár panelt (vagy a teszt tápegységet) a bemenetre, miközben az akkumulátort még szigorúan leválasztva tartja!
3. Kimeneti feszültség belövése: Lassan tekerje az MPPT trimmert balra a kimenet éledéséig, majd a VOLTAGE trimmerrel állítsa be a cellák pontos végfeszültségét.
4. Finomhangolás akkuval: Csatlakoztassa az akkut árammérőn át, és az MPPT trimmer finom állításával keresse meg a legmagasabb töltőáram pontját.
⚠ Biztonsági figyelmeztetések és beépítési tanácsok
A rendszer hosszú távú és biztonságos üzemeléséhez kérjük, minden esetben tartsa szem előtt a gyártói ajánlásokat:
🔋 BMS áramkör használata kötelező: A modul nem tartalmaz cellakiegyenlítőt, így Li-Ion vagy LiFePO4 akkupakknál kötelező a védelmi BMS beépítése!
🌡 Hőelvezetés nagyobb áramnál: Tartósan 3.5A feletti terhelés vagy nagy feszültségkülönbség esetén gondoskodjon passzív hűtőbordáról vagy jó szellőzésről.
⚡ Napelem üresjárati feszültsége: Ügyeljen arra, hogy a napelem nyitott áramköri feszültsége hideg időben se lépje át a megengedett 28V-os maximumot.
💡 Állapotjelző LED színek: A panelen található kétszínű LED azonnali vizuális tájékoztatást ad a töltés aktív folyamatáról vagy a befejezésről.
📦 A csomag tartalma
✔️ 1 db MPPT-V08A 5A 100W Univerzális Napelemes Töltésvezérlő Modul (CN3722 chippel)
