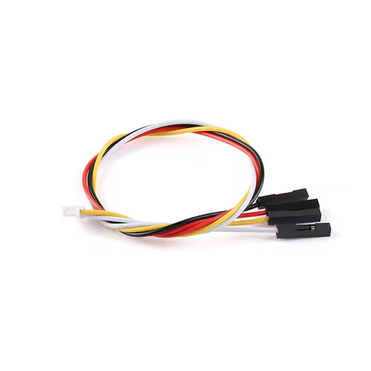

HLK-LD2450 mmWave Radar Csatlakozókábel – 4-Pin Mikro-JST to 2.54 mm Dupont Anya (kb. 20 cm)
Ez a prémium minőségű, 4-tűs átalakító kábel gyors és forrasztásmentes csatlakozást biztosít a népszerű Hi-Link HLK-LD2450 24 GHz-es mmWave radarszenzorhoz. A radar apró, speciális mikro-JST csatlakozóját szabványos 2.54 mm-es Dupont anya hüvelyekre alakítja át, így a modult azonnal, krimpelés nélkül csatlakoztathatja ESP32, ESP8266, Raspberry Pi vagy Arduino fejlesztőkártyákhoz, valamint breadboard próbapanelekhez.
💡 Miért elengedhetetlen kiegészítő ez a csatlakozókábel?
A gyári HLK-LD2450 modul sűrű lábkiosztású aljzattal érkezik, amelyet kézzel forrasztani nehézkes és sérülésveszélyes:
🎯 100% gyári illeszkedés: A mikroméretű 4-tűs JST csatlakozófej precízen, stabil reteszeléssel pattan be a radar foglalatába.
🔌 Szabványos 2.54 mm Dupont: A vezérlő oldali anya érintkezők közvetlenül rácsúsztathatók bármely fejlesztői mikrokontroller tüskesorára.
🌈 Egyértelmű színkódolás: A jól elkülönülő színes erek segítenek elkerülni a polaritáscserét és a tápvonal téves bekötését.
📦 Rugalmas dobozolás: A kb. 15–20 cm hosszúság lehetővé teszi, hogy a radarszenzort optimális látószögbe állítsa a fali dobozban vagy 3D burkolatban.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza az átalakító kábel legfontosabb fizikai és villamos specifikációit:
| Modul oldali csatlakozó |
4-pin mikroméretű JST csatlakozófej (HLK-LD2450 kompatibilis kivitel) |
| Vezérlő oldali csatlakozó |
4 db különálló vagy egybeépített Dupont anya (2.54 mm / 0.1″ raszter) |
| Kábel teljes hossza |
kb. 15 – 20 cm |
| Vezetékek száma és funkciója |
4 ér: VCC táp, GND földelés, valamint TX és RX UART soros adatvonalak |
| Kompatibilis mikrokontrollerek |
ESP32, ESP8266, Arduino, Raspberry Pi, STM32 és USB-UART átalakítók |
| Kivitel típusa |
Hajlékony, szigetelt több eres szalagkábel szerelt fém érintkezőkkel |
📌 Bekötési és UART huzalozási útmutató
A HLK-LD2450 UART interfészen keresztül kommunikál. A sikeres mikrokontrolleres (pl. ESPHome / Home Assistant) integrációhoz kövesse az alábbi keresztkötési szabályt:
VCC (Piros): Csatlakoztassa az 5V-os táppontra. A 24 GHz-es radar áramcsúcsai miatt stabil 5V DC forrás javasolt.
GND (Fekete): Rendszerföldelés, amelyet össze kell kötni a mikrokontroller közös GND pontjával.
TX (Radar adás): Csatlakoztassa a mikrokontroller konfigurált RX (fogadó) GPIO lábára!
RX (Radar vétel): Csatlakoztassa a mikrokontroller konfigurált TX (adó) GPIO lábára!
💡 Ajánlott felhasználási területek
Egyszerű szerelhetőségének köszönhetően nélkülözhetetlen kellék a modern jelenlét-érzékelési projekteknél:
🏠 Home Assistant & ESPHome: mmWave emberi jelenlét- és mozgáskövető érzékelők gyors, forrasztásmentes építéséhez.
🔬 Prototípus-készítés és tesztelés: A radar PC-s beállító szoftveréhez való illesztés USB-UART (CH340/CP2102) átalakítón keresztül.
🖨️ 3D nyomtatott burkolatok: A vezérlő ESP32 és az érzékelő optimális távolságban való elhelyezésére fali tartókonzolokban.
💡 Okos világításvezérlés: Célpont-koordináta alapú zónavezérlés kialakítására helyiségekben.
📦 A csomag tartalma
✔️ 1 db HLK-LD2450 mmWave Radarszenzor Csatlakozókábel (4-pin Mikro-JST – 2.54 mm Dupont anya, kb. 15–20 cm)
