HLK-LD2450 24 GHz mmWave Radar Modul – Emberi Mozgás- és Pályakövetés, 6 m, UART
A Hi-Link HLK-LD2450 egy csúcskategóriás, 24 GHz-es milliméteres hullámú (mmWave) radarszenzor, amely valós idejű emberi jelenlét- és többcélpontos pályakövetést biztosít. A hagyományos PIR mozgásérzékelőkkel szemben a beépített FMCW technológia a legapróbb mikromozgásokat (pl. légzés, gépelés) is detektálja, miközben folyamatosan méri a célszemély pontos koordinátáit, távolságát és irányszögét akár 6 méteres távolságig.
💡 Miért érdemes a HLK-LD2450 mmWave radart választani?
A korszerű radaros feldolgozás megszünteti a passzív infravörös érzékelők téves lekapcsolásait és tág teret nyit a zóna-alapú automatizálásnak:
🎯 Valós idejű többcélpont-követés: Nemcsak a mozgás tényét rögzíti, hanem a helyiségben tartózkodók pontos X/Y pozícióját, távolságát és szögét is továbbítja.
🫁 Mikromozgások és jelenlét felismerése: Az ülő, olvasó vagy gépelő személy jelenlétét is stabilan érzékeli, így a világítás nem kapcsol le feleslegesen.
📦 Burkolat mögé rejthető: A 24 GHz-es hullámok áthatolnak a műanyag és fa burkolatokon, így nem szükséges nyílást vágni a készülékházra vagy a fali szerelvényre.
📶 Időjárás- és fényfüggetlen üzem: Működését nem befolyásolja a teljes sötétség, az erős napsütés, a szálló por vagy a levegő hőmérséklet-ingadozása.
📊 Részletes műszaki adatok
Az alábbi táblázat foglalja össze a radar modul legfontosabb rádiófrekvenciás és beépítési paramétereit:
| Működési frekvenciasáv |
24.00 GHz – 24.25 GHz (24 GHz ISM sáv) |
| Modulációs technológia |
FMCW (Frequency Modulated Continuous Wave) |
| Maximális érzékelési távolság |
Akár 6 méter hatótávolság mozgás és jelenlét esetén |
| Érzékelési látószög (FoV) |
Vízszintes (Azimut): ±60° | Függőleges (Pitch): ±35° |
| Kommunikációs felület |
UART soros port (alapértelmezetten 256000 bps baud ráta) |
| Tápfeszültség igény |
DC 5V (ajánlott legalább 500 mA terhelhetőségű stabil forrás) |
| Fizikai méretek |

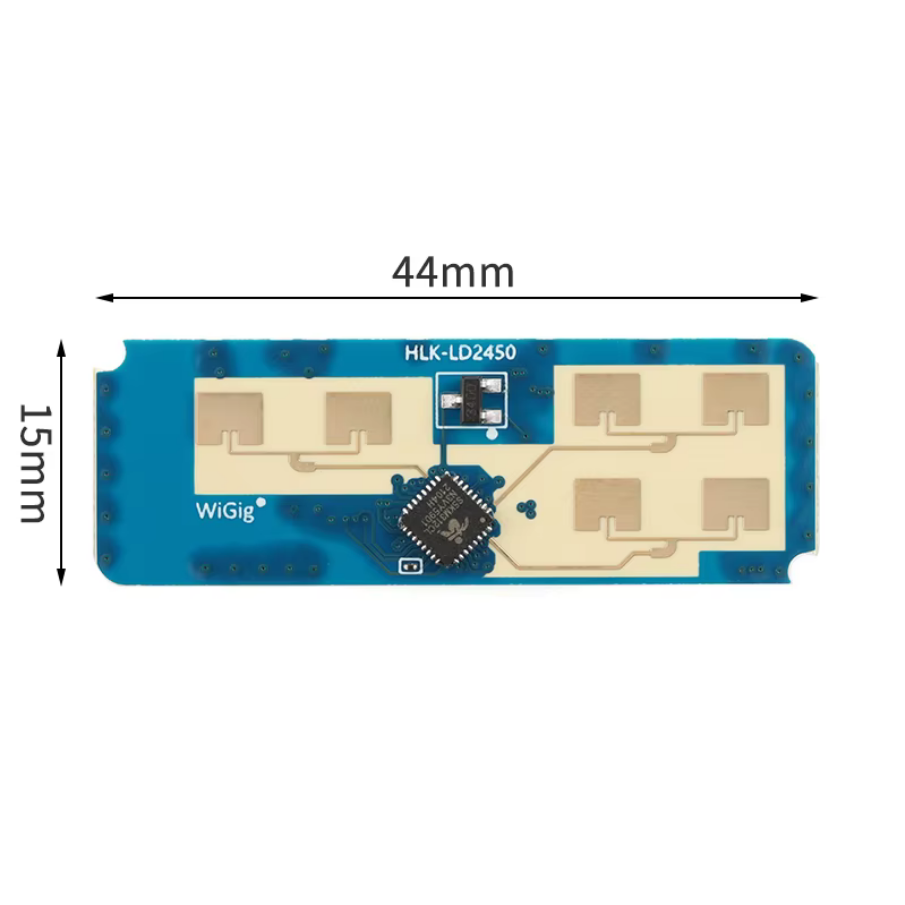

Ultrakompakt méret: 15 mm × 44 mm |
| Csatlakozási opciók |

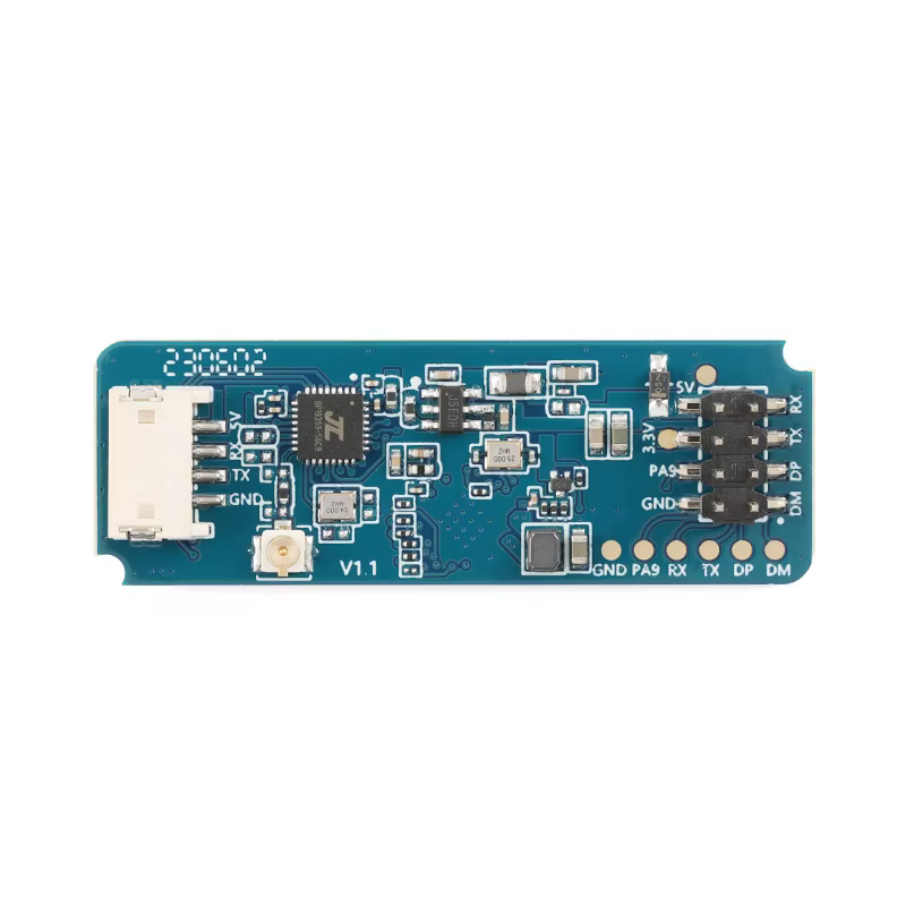

Mikroméretű 4-pin JST aljzat és szabványos 2.54 mm-es forrasztási pontok |
⚠ Beépítési és alkalmazási útmutató
A pontos koordináták és a megbízható célkövetés elérése érdekében kövesse az alábbi szakmai szempontokat:
📦 Burkolat anyaga: Kizárólag nem fém tartalmú anyagokat (ABS, PLA, PC, PETG műanyag vagy üveg) használjon az antenna előtt; fémház vagy fémszál blokkolja a hullámokat!
🍃 Zavaró mozgások kerülése: A látómezőben lévő lengő függönyök, ventilátorlapátok vagy huzatban mozgó növények téves jelet adhatnak; a zónákat szoftveresen korlátozza!
🧱 Gipszkarton áthatolás: A hullámok képesek áthatolni a vékony válaszfalakon. Ha a szomszédos szoba mozgását ki akarja zárni, használjon fém árnyékoló lemezt a modul háta mögött!
🔒 Rezgésmentes rögzítés: A modult mereven kell rögzíteni a falfelületre vagy konzolra; a szenzor saját kilengése vagy rázkódása torzítja a koordinátákat.
💡 Ajánlott felhasználási területek
Pozícióbecslési képességének köszönhetően az intelligens automatizálás legmagasabb szintjét képviseli:
🏠 Home Assistant & ESPHome: Zónákra osztott intelligens szobavezérlés (pl. kanapé, íróasztal vagy ágy külön kezelése ugyanabban a helyiségben).
💡 Adaptív világítás: Csak azon lámpatestek felkapcsolása vagy fényerő-emelése, amelyek közelében éppen tartózkodik a felhasználó.
❄️ Célzott klíma és HVAC: Légkondicionálók és ventilátorok légterelőinek automatikus emberre vagy ember elkerülésére irányítása.
🖥️ Intelligens kereskedelmi kijelzők: Digitális reklámtáblák, kirakatok vagy interaktív panelek bekapcsolása az érdeklődő közeledésekor.
📦 A csomag tartalma
✔️ 1 db Hi-Link HLK-LD2450 24 GHz mmWave Radar Érzékelő Modul (beépített mikro-JST aljzattal és UART felülettel)
