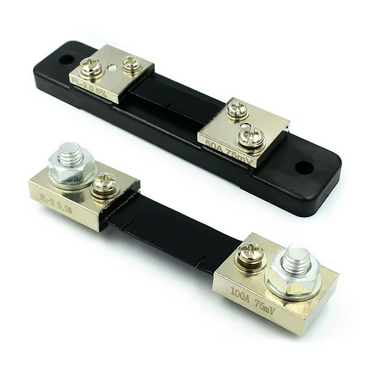

50A / 75mV Precíziós Sönt Ellenállás – 0.5% Pontosság DC Áramméréshez és Műszerekhez
Ez a robusztus felépítésű, 50A / 75mV sönt ellenállás ideális választás nagy egyenáramú fogyasztók, akkumulátortelepek és szolár rendszerek pontos méréséhez. Mivel 0.5%-os pontossági osztályú ellenállás-ötvözettel és masszív réztömb csatlakozókkal rendelkezik, ezért minimális hőmérsékleti eltolódás mellett biztosít hiteles feszültségjelet a csatlakoztatott analóg vagy digitális panelműszerek számára.
💡 Miért érdemes ezt a precíziós mérősöntöt választani?
A minőségi manganin ötvözet és a robusztus réz érintkezők garantálják a stabil mérési eredményeket még tartós terhelés során is:
🎯 0.5% pontossági osztály: A precíziós kalibráció révén megbízható és hiteles visszajelzést ad az átfolyó áram pontos értékéről.
🌡️ Alacsony hőmérsékleti együttható: A speciális ellenállás-ötvözet meggátolja a feszültségesés elcsúszását még melegedés mellett is.
⚡ Standard 75 mV kimeneti jelszint: Teljes mértékben kompatibilis az ipari DC ampermérőkkel, valamint a mikrokontrolleres ADC modulokkal.
🛡️ Kiemelkedő átütési szilárdság: A 2 kV-os feszültségállóság biztonságos elválasztást és üzembiztonságot garantál a nagy áramú ágakban.
📊 Részletes műszaki adatok
Az alábbi táblázat foglalja össze a sönt ellenállás legfontosabb villamos és beépítési paramétereit a pontos áramköri tervezéshez:
| Névleges áramerősség |
50A DC folyamatos áram |
| Névleges feszültségesés |
75 mV (50A átfolyó áram mellett) |
| Pontossági osztály |
0.5% (ipari szintű mérési stabilitás) |
| Szigetelési ellenállás |
Legalább 50 MΩ |
| Dielektromos szilárdság |
2 kV feszültségállóság (1 percig vizsgálva) |
| Csatlakozási rendszer |
Nagy áramú menetes csavarok a főághoz + külön mérőcsavarok a műszerhez |
| Mérési elv |
Soros söntmérés (jellemzően a negatív „Low Side” ágba kötve) |
🔌 Bekötési és használati útmutató
A pontos mérés és a túlmelegedés megelőzése érdekében kövesse az alábbi szakmai irányelveket a beüzemeléskor:
1. Műszerválasztás: Kizárólag olyan feszültségmérőt vagy kijelzőt használjon, amelynek bemeneti méréshatára 75 mV DC-hez illeszkedik!
2. Rögzítési sorrend: Mindig a vastag főáramköri kábeleket húzza meg stabilan a nagy csavarokon, majd csak ezt követően kösse be a finom mérővezetékeket!
3. Megfelelő nyomaték: Ügyeljen a saruk szoros illeszkedésére, mivel a laza kötés felesleges átmeneti ellenállást és melegedést kelt.
4. Hőelvezetés: Tartósan 40–50A körüli áramoknál a sönt fémrésze természetes módon melegszik, ezért ne szerelje hőérzékeny burkolatok közvetlen közelébe!
💡 Ajánlott felhasználási területek
Masszív felépítése és nagy áteresztőképessége révén számos erősáramú DC projektben bizonyít:
☀️ Napelemes rendszerek: Szigetüzemű szolár állomások akkutöltési és pillanatnyi terhelési áramának monitorozására.
🔋 Akkumulátortelepek: LiFePO4, AGM és zselés akkubankok valós kapacitás- és töltésméréséhez (Coulomb-számlálókhoz).
⚡ Inverterek és DC tápegységek: Nagyobb teljesítményű 12V / 24V / 48V-os feszültségátalakítók bemeneti áramfigyelésére.
🛴 Elektromos járművek: E-rollerek, elektromos csónakmotorok és golfkocsik valós idejű telemetriájához.
📦 A csomag tartalma
✔️ 1 db 50A / 75mV Precíziós DC Sönt Ellenállás (rögzítőcsavarokkal ellátva)
