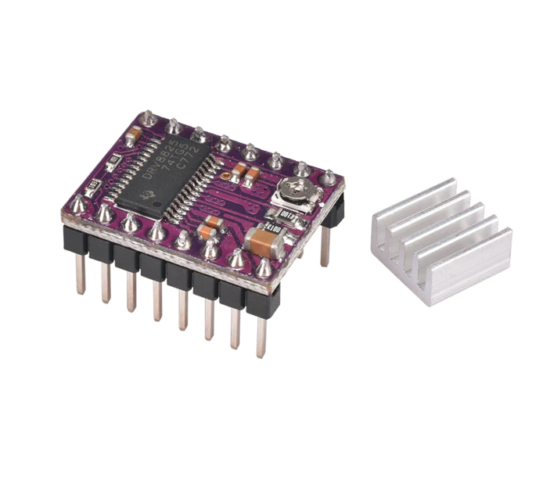

DRV8825 léptető motor vezérlő modul hűtőbordával
A DRV8825 egy nagy teljesítményű, bipoláris léptetőmotor-vezérlő IC, amely ideális választás precíziós mozgásvezérlési feladatokhoz. A modul 8.2V és 45V közötti feszültségtartományban üzemel, így kiválóan alkalmazható 3D nyomtatók, CNC gépek és egyéb automatizált rendszerek hajtásához. A beépített áramkorlátozó funkció és a finomított mikrolépéses vezérlés garantálja a motorok csendes és egyenletes futását, miközben a mellékelt hűtőborda hatékony hőelvezetést biztosít a tartós terhelés alatt.
💡 Miért ideális választás ez az alkatrész?
A DRV8825 modul kiemelkedő teljesítményt nyújt a professzionális és hobbi projektekben egyaránt:
🎯 Precíz mikrolépések: Támogatja a full, 1/2, 1/4, 1/8 és 1/16 lépésosztásokat, lehetővé téve a rendkívül finom pozicionálást.
🔌 Széles kompatibilitás: Könnyen illeszthető 3.3V és 5V logikai szintekkel rendelkező mikrokontrollerekhez, mint az Arduino vagy ESP32.
🌈 Hőkezelés: A csomagban található hűtőborda az alsó és felső oldalra is rögzíthető, biztosítva a 2.5A csúcsáram melletti stabilitást.
📦 Kompakt kialakítás: A 15.2 x 20.3 mm-es méret lehetővé teszi a zsúfolt vezérlőpaneleken történő könnyű beépítést.
📊 Részletes műszaki adatok
📌 Bekötési és használati útmutató
Tápellátás: A VMOT és GND lábakra kösse a motor tápfeszültségét (8.2-45V), ügyelve a megfelelő szűrésre.
Vezérlés: A STEP és DIR lábak a mikrokontroller GPIO kimeneteihez csatlakoznak a mozgás vezérléséhez.
Áramkorlát: A modulon található trimmer potméterrel állítsa be a motor névleges áramának megfelelő értéket.
Hűtés: A hűtőborda felhelyezése elengedhetetlen a tartós, megbízható működéshez nagyobb terhelés esetén.
💡 Ajánlott felhasználási területek
🖨️ 3D nyomtatás: Ideális választás RepRap és egyedi 3D nyomtatók léptetőmotorjainak vezérlésére.
⚙️ CNC gépek: Precíz mozgásvezérlés marógépekhez és lézergravírozókhoz.
🤖 Robotika: Komplex robotkarok és önjáró platformok hajtásláncának építéséhez.
🔬 Prototípusok: Fejlesztői panelek és automatizált mérőberendezések pontos pozicionálása.
📦 A csomag tartalma
✔️ 1 db DRV8825 léptető motor vezérlő modul és 1 db hűtőborda.
