FM Rádió Vevő DIY Kit – 76–108 MHz, 1.8V–3.6V Sztereó Rádió Építőkészlet
Ez a forrasztható FM rádió vevő DIY építőkészlet (kit) szórakoztató és tanulságos projektet nyújt kezdő és haladó elektronikai hobbisták, diákok és forrasztást gyakorlók számára. A kompakt készlet a teljes kereskedelmi FM sávot (87.5–108 MHz), valamint a kiterjesztettキャンパス (76 MHz-től induló) rádiósávot is lefedi. Alacsony, 1.8V és 3.6V közötti feszültségtartományának köszönhetően könnyedén üzemeltethető akár 2 db normál ceruzaelemről (AA/AAA) vagy egy 3V-os lítium gombelemről, így ideális hordozható zsebrádiók vagy egyedi asztali vevők építéséhez.
💡 Miért érdemes ezt az FM rádió vevő DIY kitet választani?
Kiváló tanulási élményt nyújt a digitális rádióvétel és az analóg jelfeldolgozás világában:
📻 Kiterjesztett 76–108 MHz frekvenciasáv: A hazai standard FM adókon felül a nemzetközi és egyetemi sávok vételére is alkalmas.
🔋 Alacsony elemes feszültségigény: 1.8V és 3.6V között stabilan működik, így 2 db 1.5V-os elemről közvetlenül, konverter nélkül használható.
🎓 Oktatási és forrasztási gyakorlat: Segít megérteni a felületszerelt és furatszerelt alkatrészek, nyomógombok és hangkimenetek felépítését.
🎧 Közvetlen fejhallgató kimenet: Beépített 3.5 mm-es audio jack csatlakozón keresztül fülhallgatóval vagy külső kis hangszóróerősítővel is hallgatható.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza az FM rádió modul villamos és frekvenciás paramétereit:
| Terméktípus |
FM Rádió Vevő DIY Építőkészlet (Kit) |
| Vételi frekvenciatartomány |
76.0 MHz – 108.0 MHz (szélesített FM sáv) |
| Üzemi tápfeszültség |
DC 1.8V – 3.6V |
| Moduláció típusa |
FM (Frekvenciamoduláció, sztereó demodulációval) |
| Hangkimenet |
3.5 mm-es sztereó audio jack csatlakozó (fejhallgató vagy külső erősítő számára) |
| Kezelőszervek |
Mikro nyomógombok az automatikus állomáskereséshez (Seek) és a hangerő szabályozásához |
| Antenna megoldás |
Külön antennahuzal vagy a csatlakoztatott fülhallgató kábele antennaként funkcionál |
| Méretek és kialakítás |
Kompakt méretarányok a termékfotó szerint, egyedi kis dobozokba is beépíthető |

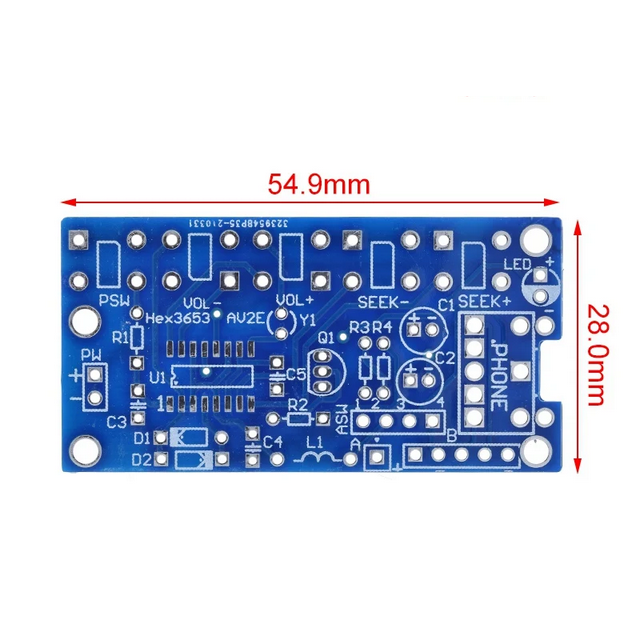

📷 Termékfotó és méretarányok
Kompakt FM rádió modul beépített gombokkal és audio kimenettel🛠 Összeszerelési és használati tanácsok
A tiszta vétel és a hibátlan működés biztosítása érdekében vegye figyelembe az alábbi útmutatót:
⚡ Tápfeszültség polaritás és korlát: Ügyeljen a maximális 3.6V feszültségre; 5V-os USB tápegységre közvetlenül rákötni tilos előtét LDO vagy feszültségosztó nélkül!
📻 Hatékony antenna: A jobb vételi minőség érdekében forrasszon egy kb. 75 cm hosszú rézhuzalt az ANT jelölésű pontra, vagy használjon jó minőségű vezetékes fülhallgatót.
🌡 Finom forrasztás: A nyomógombok és az audio jack rögzítésekor ügyeljen arra, hogy a forrasztóón ne folyjon át a szomszédos érintkezőkre, megelőzve a zárlatokat.
🔘 Kezelőszervek használata: Az állomáskereső (SEEK/SCAN) gombok megnyomásával a rádió automatikusan megkeresi és rögzíti a legközelebbi tiszta jelű adót.
💡 Ajánlott felhasználási területek
Kiváló alapanyag oktatáshoz és egyedi elektronikai projektekhez:
🎓 Elektronikai szakkörök és oktatás: Látványos és sikerélményt nyújtó forrasztási gyakorlat kezdőknek és diákoknak.
🖨️ 3D nyomtatott zsebrádiók: Egyedi tervezésű retro vagy futurisztikus műszerdobozokba rejtett, elemes hordozható rádió.
🏕️ Kemping és vészhelyzeti felszerelés: Minimális fogyasztású, ceruzaelemmel működő túlélőrádió terepre vagy áramszünet esetére.
🔊 Hangszóróprojektek kiegészítője: DIY Bluetooth hangfalak vagy aktív asztali hangszórók kiegészítése beépített FM rádió modullal.

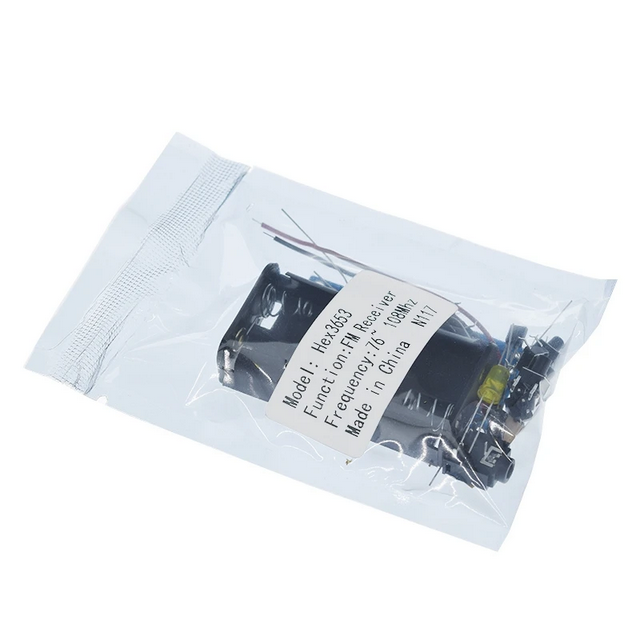

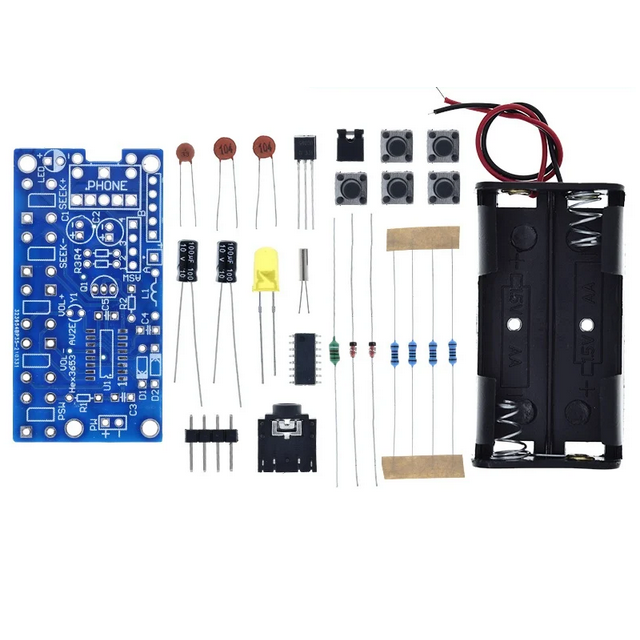

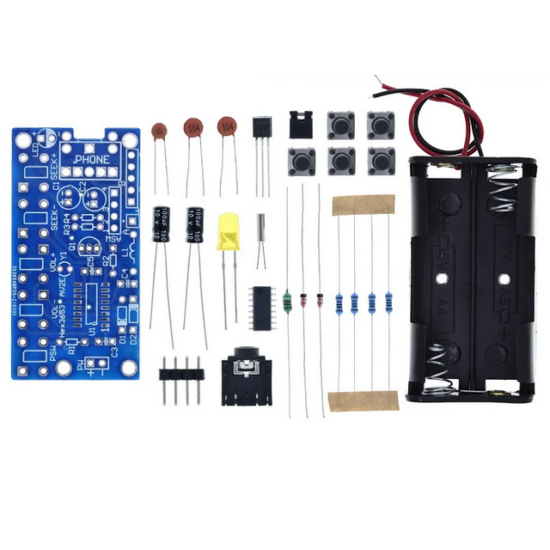

📦 A csomag tartalma
✔️ 1 db FM Rádió Vevő DIY Építőkészlet (NYÁK lap, rádióvevő áramköri elemek, kezelőgombok és 3.5 mm-es audio csatlakozó)
