Mini ZVS Indukciós Hevítő Modul Tekerccsel – DC 5V–12V, 120W Fémhevítő és Nagyfeszültségű Meghajtó
Ez a kompakt Mini ZVS (Zero Voltage Switching) indukciós hevítő áramkör nagyfrekvenciás elektromágneses teret gerjeszt a mellékelt réz munkahenger-tekercsben, amely másodpercek alatt képes felizzítani a belehelyezett vas- és acéltárgyakat. Mivel rezonáns kapcsolóüzemű topológiára épül, rendkívül magas hatásfokot nyújt mind a fémek edzéséhez, mind a nagyfeszültségű transzformátorok (pl. sorkimenő trafók, Jacobs-létrák) meghajtásához.
💡 Miért érdemes ezt a Mini ZVS hevítő modult választani?
A klasszikus lángos hevítéssel szemben az indukciós eljárás érintésmentes, célzott és tiszta hőbevitelt tesz lehetővé az apró munkadarabokon:
⚡ Akár 120W hevítési teljesítmény: Megfelelő 12V-os tápellátás mellett pillanatok alatt vörösizzásig hevíti a kisebb acélrudakat, szögeket és rugókat.
🔄 ZVS rezonáns kapcsolástechnika: A nulla-feszültségű átkapcsolás minimalizálja a kapcsolási veszteségeket és kíméli a vezérlő MOSFET-eket.
📦 Komplett szerelőkészlet: A csomag a beforrasztott meghajtó alaplap mellett a méretpontos vörösréz hevítőtekercset is tartalmazza.
⚡ Kettős felhasználási terület: Nemcsak indukciós edzésre alkalmas, hanem nagyfeszültségű kísérletekhez, sorkimenő trafók és plazmagömbök táplálására is.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a ZVS modul legfontosabb villamos és méretbeli specifikációit a szakszerű beépítéshez:
| Áramköri elv |
Önrezgő ZVS (Zero Voltage Switching) félhíd meghajtó |
| Bemeneti feszültségtartomány |
DC 5V – 12V (javasolt üzemi feszültség: 12V) |
| Maximális leadott teljesítmény |
kb. 120W (12V tápellátás és megfelelő fémterhelés mellett) |
| Ajánlott tápáram |
Legalább 10A terhelhetőségű DC tápegység vagy akkumulátor |

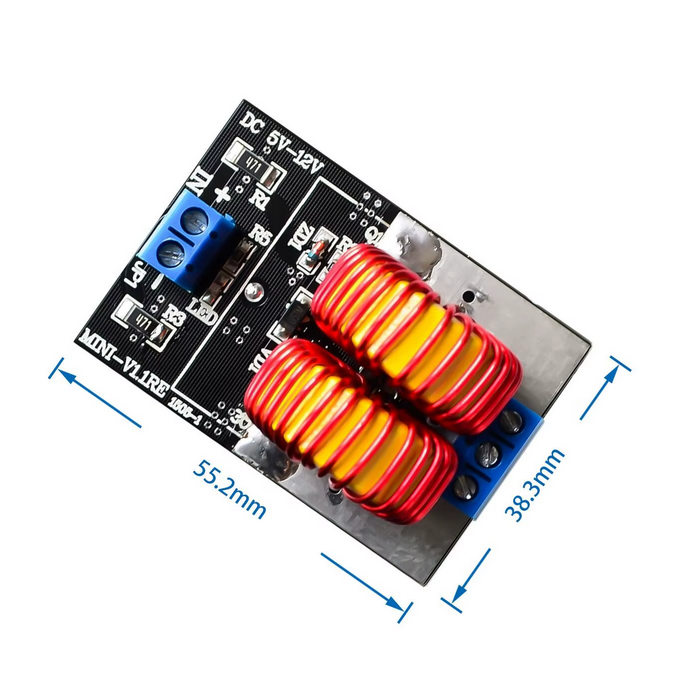

| Fizikai méretek (alaplap) |
kb. 55 mm × 40 mm × 20 mm |
| Hevítőtekercs hossza |
kb. 75 mm (hajlított, vastag vörösréz spirál) |
| Hevíthető anyagok |
Ferromágneses fémek: vas, szénacél, rozsdamentes acél ötvözetek |
📷 Termékfotó és felépítés

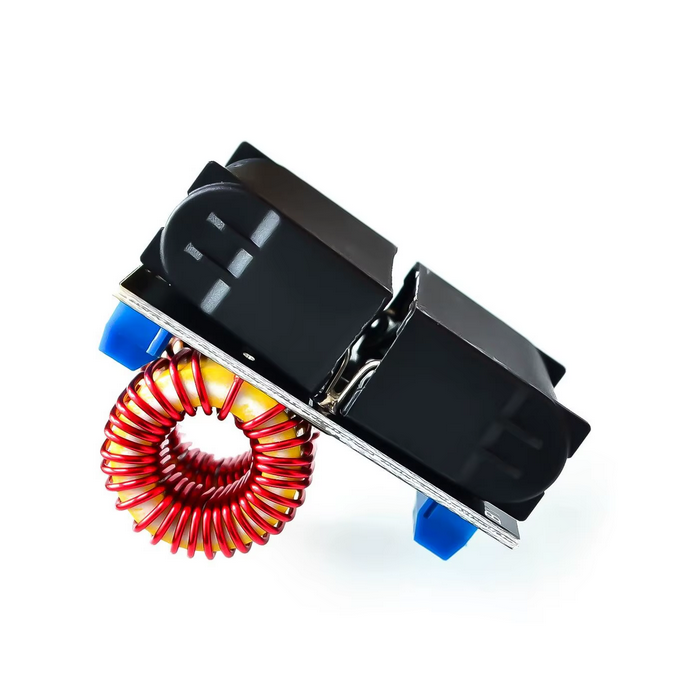

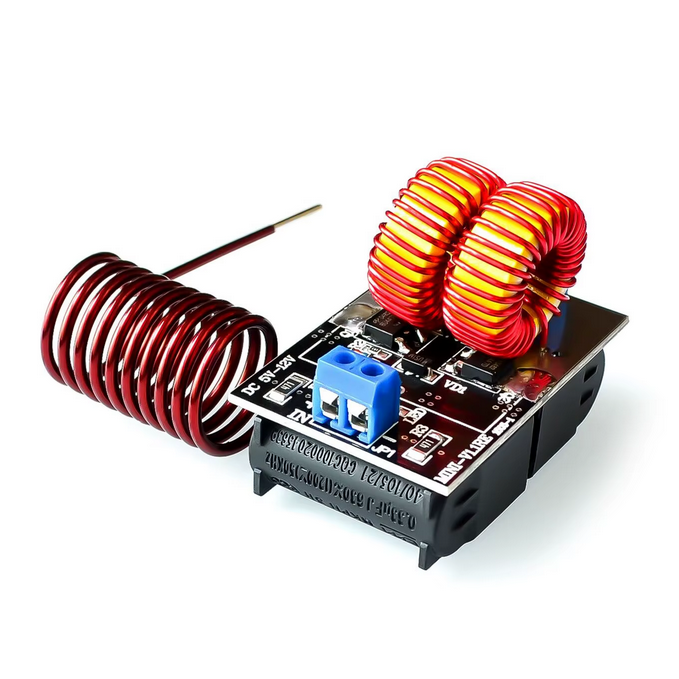

Kompakt ZVS meghajtó panel nagyteljesítményű FET-ekkel és réz munkahenger-tekerccsel⚠ Szigorú biztonsági és üzemeltetési szabályok
A ZVS meghajtó egy nyílt, nagy áramú kísérleti áramkör, amelynek használata során az alábbi szabályok betartása elengedhetetlen:
⚡ Erőteljes tápegység igénye: A modul indításához és stabil rezgéséhez legalább 12V 10A terhelhetőségű tápegység vagy akku szükséges; gyenge adapterről a modul azonnal leállhat vagy megsérülhet.
🚫 Tilos a tekercs nélküli bekapcsolás: Soha ne helyezze feszültség alá a modult a réztekercs rögzítése nélkül, mert a rezonancia hiánya tönkreteheti a MOSFET tranzisztorokat!
🔒 Polaritásvédelem hiánya: Ügyeljen a pozitív (+) és negatív (-) tápvezetékek bekötésére; a fordított polaritás pillanatok alatt tönkreteszi a meghajtót.
🌡 Hűtés és szakaszos üzem: A tekercs és a tranzisztorok hevítéskor erősen melegednek. Folyamatos használat esetén aktív ventilátoros hűtés kötelező!
💡 Ajánlott felhasználási területek
Kiváló hatásfoka és sokoldalúsága révén ideális oktatási és modellező célokra:
🔨 Apró acéltárgyak edzése: Modellvasút csavarok, barkács késpengék, vésők és rugók gyors helyi hőkezelésére és kilágyítására.
⚡ Sorkimenő transzformátorok hajtása: Régi CRT televíziók flyback trafóinak meghajtására látványos Jacobs-létra vagy ívkisülés-kísérletekhez.
🎓 STEM és fizikai demonstrációk: Az örvényáramok és a nagyfrekvenciás mágneses indukció működésének gyakorlati bemutatására.
🔬 Mini műhelyprojektek: Gyors ragasztóoldásra, forrasztási pontok érintésmentes előmelegítésére acél alapanyagoknál.
📦 A csomag tartalma
✔️ 1 db Mini ZVS Indukciós Hevítő Meghajtó Modul (55×40 mm)
✔️ 1 db Formázott vörösréz munkahenger-tekercs (kb. 75 mm)
