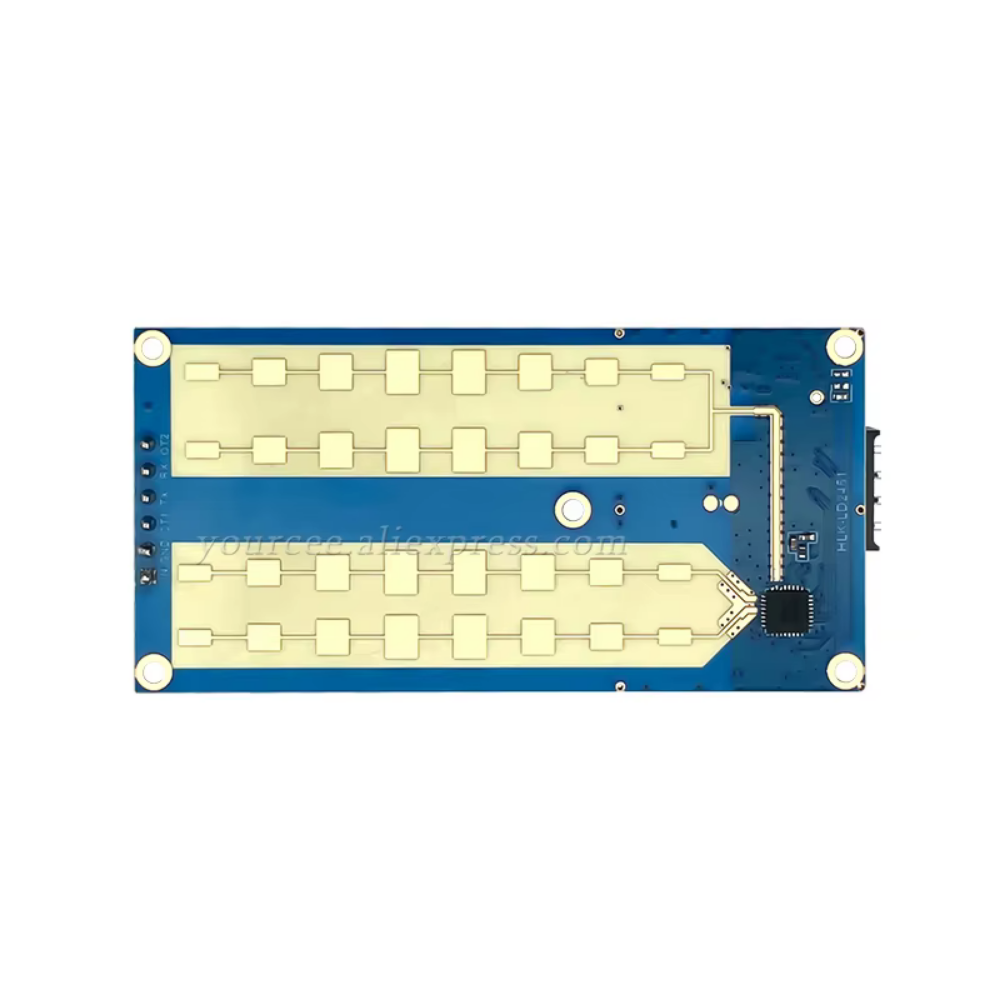

HLK-LD2451 24 GHz Járműérzékelő Radar Modul – Akár 100 m Hatótáv, 5 Célpont Követése, UART
A Hi-Link HLK-LD2451 egy nagy hatótávolságú, 24 GHz-es FMCW technológiára épülő intelligens járműészlelő és nyomon követő radar modul. Képes akár 100 méteres távolságból észlelni a közeledő vagy távolodó járműveket, egyidejűleg akár 5 különálló célpont pontos sebességét (0–120 km/h), távolságát és szögét elemezve. Kiváló választás intelligens közlekedési rendszerekhez, járműipari vakfolt-figyelőkhöz, kapu- és sorompóautomatizáláshoz, valamint korszerű vezetéstámogató projektekhez.
💡 Miért érdemes a HLK-LD2451 járműradart választani?
A hagyományos optikai kamerákkal vagy ultrahangos távérzékelőkkel szemben a 24 GHz-es milliméteres hullám időjárástól függetlenül biztosít stabil járműkövetést:
🚗 Akár 100 méteres észlelési hatótáv: Kifejezetten nagy sebességű járműforgalomhoz optimalizált érzékelési mező 10 és 100 méter között szabadon állítható határokkal.
🎯 5 célpont egyidejű nyomon követése: Párhuzamosan kezeli és továbbítja több sáv forgalmi adatait, sebességét, relatív távolságát és mozgásirányát.
🏎️ 0–120 km/h sebességtartomány: A lassú manőverezéstől a nagy sebességű forgalomig pontos mérést nyújt konfigurálható indítási és leállási sebességküszöbbel.
🌧️ Zord időjárási ellenállás: A radarhullámokat nem zavarja az eső, köd, por, vakító fényszóró vagy a teljes éjszakai sötétség; ipari -40°C és +85°C között üzemel.
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a járműérzékelő radar modul legfontosabb villamos és rádiófrekvenciás paramétereit:
| Gyártó és típus |
Hi-Link HLK-LD2451 (FMCW Radar Modul) |
| Működési frekvenciasáv |
24.00 GHz – 24.25 GHz (24 GHz ISM sáv) |
| Érzékelési távolságtartomány |
10 m – 100 m között konfigurálható |
| Mérhető sebességtartomány |
0 – 120 km/h (közeledő és távolodó irányok különválasztásával) |
| Érzékelési látószög |
±20° (kb. 3 forgalmi sáv szélességének lefedésére elegendő) |
| Tápfeszültség és áramfelvétel |
DC 5V (> 300 mA kapacitásigény, átlagos üzemi áram kb. 107 mA) |
| Interfészek |
1 db UART soros port (3.3V TTL jelszint, 115200 baud) + 2 db GPIO kimenet |
| Működési hőmérséklet-tartomány |
-40°C és +85°C között (szélsőséges kültéri körülményekre) |
| Modul mérete |
70 mm × 35 mm |
| Tanúsítványok |
CE, FCC nemzetközi megfelelőség |
🛠 Beépítési és alkalmazási tanácsok
A pontos távmérés és a megbízható járműfelismerés érdekében kövesse az alábbi beállítási szempontokat:
⚡ Stabil tápellátás: A rádiófrekvenciás adócsúcsok miatt biztosítson legalább 500 mA terhelhetőségű, alacsony zajú 5V DC tápforrást!
📦 Burkolat kialakítása: Kültéri ház esetén kizárólag nem fémes műanyagot (pl. ABS, PC) használjon; a fém vagy szénszálas burkolat teljesen leárnyékolja a radart.
📐 Felszerelési szög és magasság: Telepítse a modult mereven, rezgésmentesen, az úttest síkjára megfelelően beállítva a ±20 fokos sávlefedettség kihasználásához.
⚙️ Szoftveres finomhangolás: A gyári PC-s vagy mobil konfigurációs felületen állítsa be az indítási küszöbsebességet a lassú gyalogosmozgások kizárásához.
💡 Ajánlott felhasználási területek
100 méteres hatótávolsága és többcélpontos követése révén kiemelkedő megoldás a közlekedési projektekben:
🚧 Okos kapu és sorompóvezérlés: Ipari parkok, mélygarázsok és lakóparki bejáratok nyitása kizárólag a közeledő járművek észlelésekor.
🚗 Járműipari vakfolt-figyelés: Utólagos holttér-figyelő rendszerek, sávváltást segítő biztonsági modulok építése autókra vagy haszongépjárművekre.
🚦 Forgalomszámlálás és sebességmérés: Útkereszteződések forgalmának monitorozása, digitális sebességtájékoztató táblák vezérlése.
🚴 Kerékpáros radar rendszerek: Hátulról nagy sebességgel érkező autók korai észlelése és riasztása kétkerekű járműveken.
📦 A csomag tartalma
✔️ 1 db Hi-Link HLK-LD2451 24 GHz Járműérzékelő és Nyomon Követő Radar Modul (UART + GPIO csatlakozófelülettel)
