KWS-AC300 Digitális AC Teljesítménymérő és Energiafelhasználás Monitor – 0–300V / 0–20A
A KWS-AC300 egy professzionális, színes kijelzős digitális hálózati teljesítmény- és energiafelhasználás-mérő modul, amely egyetlen kompakt műszeren mutatja be a 230V-os elektromos hálózat legfontosabb paramétereit. Valós időben méri és jeleníti meg a hálózati feszültséget, az áramfelvételt, az aktív teljesítményt, az elhasznált wattórákat (energiát), a frekvenciát, a teljesítménytényezőt (cos φ) és a hőmérsékletet. Kiválóan alkalmas háztartási gépek, műhelybeli berendezések, szigetüzemű inverterek és laboratóriumi fogyasztók pontos felügyeletére.
💡 Miért érdemes a KWS-AC300 teljesítménymérőt választani?
A sokoldalú mérési funkcióknak és a könnyen áttekinthető színes kijelzőnek köszönhetően teljes kontrollt biztosít az elektromos fogyasztás felett:
📊 Átfogó 7 az 1-ben mérés: Egyidejűleg mutatja a feszültséget, áramerősséget, teljesítményt, kWh fogyasztást, frekvenciát, teljesítménytényezőt és a belső hőmérsékletet.
⚡ Nagyobb 20A áramkapacitás: Közvetlen mérésre alkalmas egészen 20A-es terhelésig (max. ~4400W 230V-on), külső áramváltó nélkül.
📟 Jól olvasható színes LCD kijelző: Kontrasztos, tetszetős grafikus megjelenítő, amely sötétben is tökéletesen leolvasható.
💾 Adatmegőrzési funkció: Áramkimaradás vagy kikapcsolás esetén is megjegyzi az eddig felhalmozottkWh energiafogyasztási adatokat.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a KWS-AC300 teljesítménymérő modul pontos villamos paramétereit:
| Terméktípus |
Digitális AC hálózati teljesítménymérő és energia monitor |
| Hálózati tápfeszültség |
AC 230V (a mért forrásból nyeri a működési energiát) |
| Feszültségmérési tartomány |
AC 0 – 300V (pontosság: ±1%) |
| Árammérési tartomány |
AC 0 – 20A (közvetlen soros bekötés, pontosság: ±1%) |
| Teljesítménymérési tartomány |
0 – 44 kW (0 ~ 44000W) |
| Energiafogyasztás (kWh) |
0 – 19999 kWh (nullázható és áramkimaradáskor tárolt érték) |
| Frekvencia és Hőmérséklet |
45–65 Hz frekvencia | -10°C és +99°C közötti belső/külső hőmérséklet |
| Kijelző típusa |
Színes digitális LCD kijelző többinformációs elrendezéssel |
📷 Termékfotó és méretek

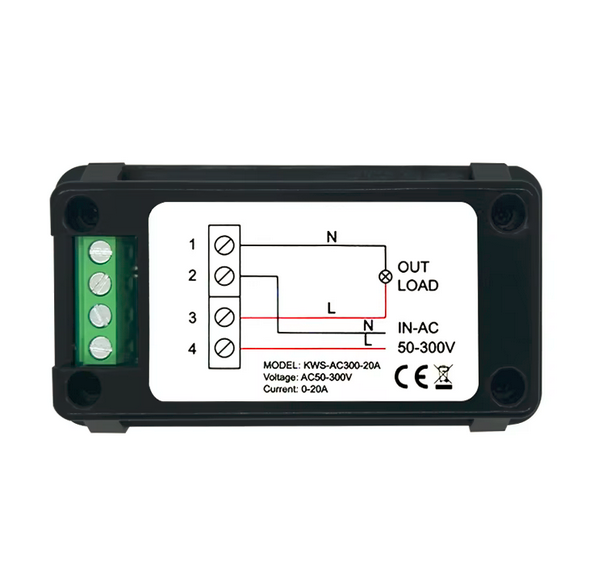

KWS-AC300 digitális teljesítménymérő színes kijelzővel és hátoldali csatlakozókkal⚙️ Bekötési és biztonsági útmutató
Mivel a készülék közvetlen hálózati (230V AC) feszültséggel dolgozik, kérjük, tartsa be az alábbi szerelési szabályokat:
⚠️ Áramtalanítás szerelés előtt: A bekötés megkezdése előtt minden esetben áramtalanítsa a hálózatot az áramütés elkerülése érdekében!
🔌 Soros bekötés (20A): A fázisvezetőt át kell vezetni a mérőmodul megfelelő bemeneti és kimeneti sorkapcsain, hogy az áram átfolyjék a mérőponton.
🛡️ Érintésvédelem és dobozolás: A hátoldali csatlakozók 230V-os feszültség alatt állnak; a modult mindig építse be szigetelt műszerdobozba vagy előlap mögé!
🔘 Kezelőgomb használata: Az előlapi gomb rövid vagy hosszabb megnyomásával válthat a kijelzési oldalak között, illetve törölheti/nullázhatja az accumulált kWh értéket.
💡 Ajánlott felhasználási területek
Ideális választás energetikai mérésekhez és otthoni barkácsprojektekhez:
🔌 Egyedi elosztók és hosszabbítók: Beépíthető mérőként barkácsolt hálózati tesztelő elosztókba vagy tesztpadokba.
☀️ Szigetüzemű inverterek és áramforrások: 230V-os generátorok és hordozható kemping-erőművek kimeneti teljesítményének monitorozására.
🏠 Háztartási gépek fogyasztásmérése: Hűtők, mosógépek, barkácsgépek vagy hősugárzók valós idejű áram- és energiafelhasználásának ellenőrzésére.
🛠️ Műhelyi előlapok és vezérlőszekrények: Egyedi építésű gépek és tápegységek hálózati állapotjelzőjeként.
📦 A csomag tartalma
✔️ 1 db KWS-AC300 Digitális AC Teljesítménymérő Modul (Színes LCD kijelzővel, 0–300V / 0–20A mérési tartománnyal)
