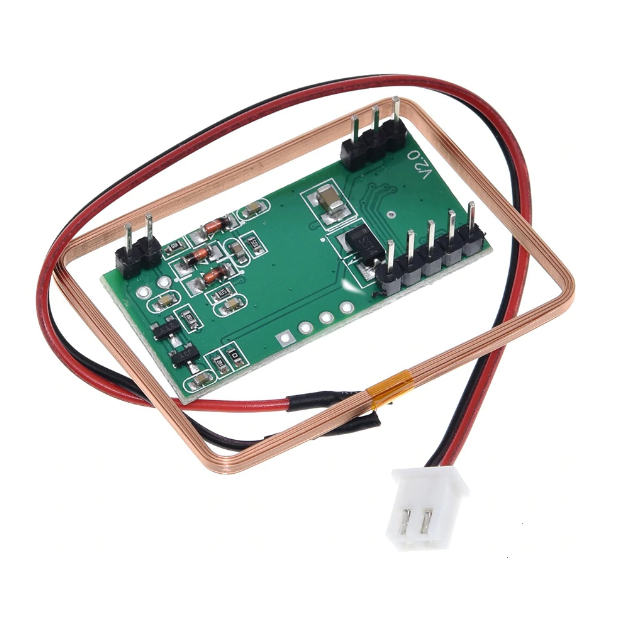

RDM6300 RFID Olvasó Modul – 125 kHz, Külső Antennával
Az RDM6300 egy megbízható, kifejezetten 125 kHz-es frekvencián működő RFID kártyaolvasó modul, amely külső antennával együtt érkezik a pontosabb jelvétel érdekében. A soros TTL (UART) interfészen keresztül kommunikáló eszköz zökkenőmentesen illeszthető mikrokontrollerekhez (Arduino, ESP32), így kiválóan alkalmas beléptetőrendszerekhez, munkaidő-nyilvántartókhoz és egyedi azonosítási projektekhez. Minden szabványos 125 kHz-es RFID kártyával és kulcstartóval kompatibilis.
💡 Miért érdemes az RDM6300 RFID olvasót választani?
A különálló antenna kialakításnak és az egyszerű soros adatátvitelnek köszönhetően rugalmasan beépíthető:
📡 Külső olvasó antenna: A csomag részét képező különálló antenna (46×32 mm) szabadabb elhelyezést tesz lehetővé a dobozban.
🏷️ Univerzális 125 kHz támogatás: Kompatibilis a piacon elérhető összes 125 kHz-es RFID kártyával és tokennel.
🔌 Egyszerű UART kommunikáció: RS232 TTL szintű, 9600 baud sebességű soros porton keresztül küldi az olvasott kártyaazonosítót.
⚡ Stabil 5V-os üzem: Hagyományos tápellátás és kompakt, helytakarékos panelméret (38.4×18.1 mm).
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az RDM6300 RFID olvasó modul villamos és fizikai paramétereit:
| Terméktípus |
RDM6300 RFID Kártya Olvasó Modul Antennával |
| Működési feszültség és áram |
5V DC | Max. áramfelvétel: 50 mA |
| Működési frekvencia |
125 kHz |
| Kommunikációs interfész |
RS232 TTL (Soros port, 9600 Baud) |
| Kompatibilis kártyák |
Minden szabványos 125 kHz-es RFID kártya/token |
| Modul méretei |
38.4 mm × 18.1 mm |
| Antenna méretei |
46 mm × 32 mm × 3 mm |
⚙️ Bekötési és használati tanácsok
A stabil adatátvitel és a helyes működés érdekében vegye figyelembe az alábbiakat:
🔌 Soros port bekötés: Csatlakoztassa a modul TX kimenetét a mikrokontroller RX (vagy SoftwareSerial) bemenetéhez a kártyakódok olvasásához.
📡 Antenna elhelyezése: Tartsa távol az antennát erős elektromágneses zavarforrásoktól és fémfelületektől a megfelelő olvasási távolságért.
⚡ Logikai szint illesztés: 3.3V-os mikrokontrollerek (pl. ESP32) esetén ügyeljen a TX vonal szintjének biztonságos illesztésére.
🛡️ Stabil 5V tápellátás: Biztosítson zavarmentes, stabil 5V-os tápfeszültséget az olvasómodul megbízható működéséhez.
💡 Ajánlott felhasználási területek
Egyszerű soros interfésze révén számtalan azonosítási projektben alkalmazható:
🚪 RFID beléptetők: Ajtónyitó rendszerek és elektronikus zárak vezérlésére 125 kHz-es kártyákkal.
⏱️ Jelenlét-ellenőrzés: Munkaidő-nyilvántartó terminálok és személyazonosító egységek építéséhez.
📦 Raktári eszközkezelés: Tárgyak vagy szerszámok kiadásának nyomon követésére kártyás azonosítással.
💻 Hobbiprojektek: Minden olyan mikrokontrolleres barkács áramkörhöz, ahol fontos az egyszerű kártyaolvasás.
📦 A csomag tartalma
✔️ 1 db RDM6300 RFID Olvasó Modul
✔️ 1 db Külső Olvasó Antenna (46 × 32 × 3 mm)
