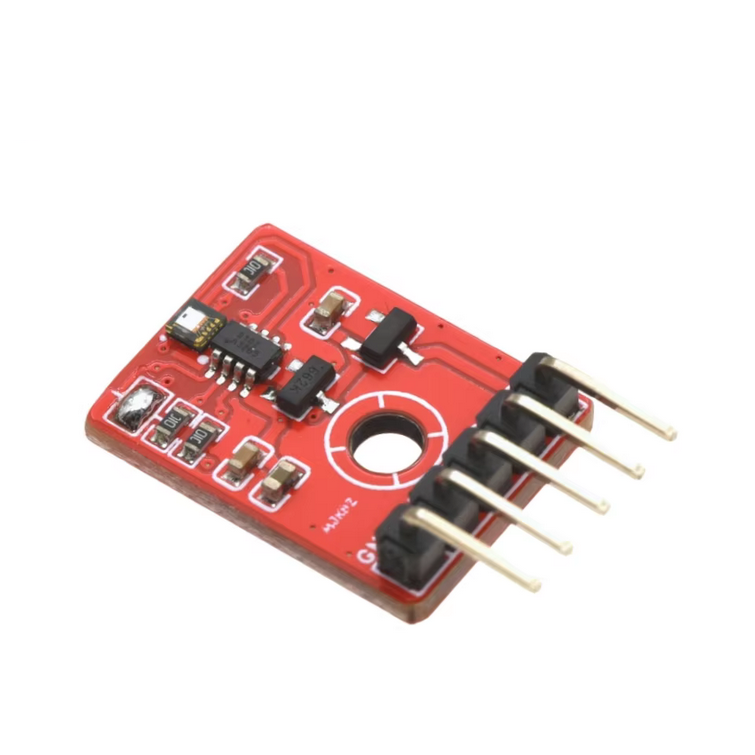

LTR390-UV Környezeti Fény- és UV-Érzékelő Modul – I2C Fénymérő (ALS és UVS), 3.3V / 5V
Az LTR390-UV egy integrált környezeti fényérzékelő (ALS) és ultraibolya sugárzásmérő (UVS) szenzormodul, amely a mért optikai jeleket közvetlenül digitális adatokká alakítja a szabványos I2C felületen. Mivel beépített feszültségszabályozóval és jelszint-illesztővel rendelkezik, ráadásul az emberi szem spektrális válaszához igazított érzékelést nyújt, ideális választás kültéri meteorológiai állomásokhoz, UV-index monitorozáshoz és intelligens árnyékolásvezérléshez.
💡 Miért érdemes az LTR390-UV fényérzékelő modult választani?
A hagyományos fotodiódákkal vagy egyszerű fotóellenállásokkal szemben ez a digitális modul hiteles környezeti megvilágítási (Lux) és pontos UV mérési adatokat szolgáltat:
☀️ Kettős mérési funkció (ALS & UVS): Egyetlen lapkán méri a látható környezeti fényintenzitást és a 280–430 nm közötti ultraibolya sugárzást.
🎯 Programozható nagy felbontás: 13 bit és 20 bit között szoftveresen állítható A/D átalakítási pontosság a széles dinamikatartományú mérésekhez.
⚡ Univerzális 3.3V / 5V kompatibilitás: A modulra integrált feszültségszabályozó és szintillesztő révén Arduino, ESP32 és Raspberry Pi rendszerekhez közvetlenül köthető.
👁️ Szemhez igazított spektrális válasz: A látható spektrumban (450–700 nm) pontosan az emberi látás érzékenységi görbéjét követi a hiteles Lux értékekhez.
📊 Részletes műszaki adatok
Az alábbi összefoglaló táblázat tartalmazza a fényérzékelő legfontosabb optikai és villamos specifikációit:
| Érzékelő IC |
Lite-On LTR390-UV (integrált ALS és UVS detektor) |
| Tápfeszültség tartomány |
DC 3.3V – 5.0V (fedélzeti LDO feszültségszabályzóval) |
| Üzemi áramfelvétel |
kb. 2.73 mA (18 bites felbontású aktív mérés során) |
| Kommunikációs interfész |
I2C busz (standard és Fast Mode, akár 400 kHz adatátviteli sebesség) |
| UV érzékelési sávszélesség |
280 nm – 430 nm (UVA és szűkebb UVB tartomány lefedése) |
| Környezeti fény (ALS) sávszélesség |
450 nm – 700 nm (látható fény tartomány) |
| Belső felbontás |
13 bit, 16 bit, 17 bit, 18 bit, 19 bit és 20 bit (programozható) |
| Fizikai méretek és rögzítés |
14.3 mm × 18.8 mm × 2.8 mm | 1 db 3 mm-es rögzítőfurat |
| Csatlakozási raszter |
Szabványos 4 tűs 2.54 mm (0.1″) osztásköz próbapanelekhez |
📌 Lábkiosztás és I2C bekötési pontok (Pinout)
A modul 4 tűs tüskesora tiszta jelölésekkel teszi egyszerűvé a próbapaneles és vezetékes bekötést:
VIN: Tápfeszültség bemenet (DC 3.3V – 5.0V).
GND: Földelés és közös rendszernegatív vonal.
SCL: I2C busz órajel vonala (a mikrokontroller SCL lábához).
SDA: I2C busz kétirányú adatvonala (a mikrokontroller SDA lábához).
💡 Tipikus felhasználási területek
Nagy pontossága és széles spektrális érzékenysége miatt kiterjedten használható mind kültéri, mind beltéri megoldásokban:
🌦️ Meteorológiai állomások: Kültéri környezeti megfigyelőknél a valós UV-index kiszámítására és napvédelmi figyelmeztetések kiadására.
🏠 Intelligens épületautomatizálás: Külső zsaluziák, redőnyök és beltéri világítási körök automatizálása a fényerősség alapján.
🌱 Növénytermesztés és üvegházak: Fóliasátrak és beltéri növénynevelő dobozok fényellátottságának és sugárzási szintjének felügyeletére.
🎒 Hordozható UV-mérő eszközök: Kompakt, zsebben hordható túrázó és strandolási UV-index mérő készülékek építéséhez.
📦 A csomag tartalma
✔️ 1 db LTR390-UV Környezeti Fény- és UV-Érzékelő Modul (I2C csatlakozással, 4-tűs tüskesorral)
