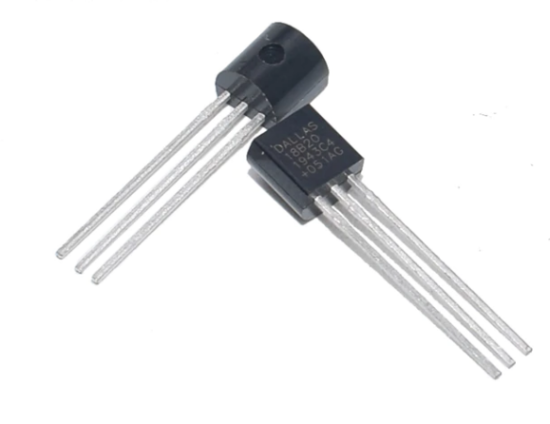

DS18B20 OneWire Digitális Hőmérséklet-érzékelő Szenzor – TO-92 Tokozás, -55°C – +125°C
Ez a népszerű DS18B20 digitális hőmérséklet-érzékelő nagy pontosságú méréseket biztosít széles hőmérséklet-tartományban. A különleges OneWire (egyszálas) buszkommunikációnak köszönhetően több szenzor is ráköthető ugyanarra az egyetlen adatvezetőre, hiszen mindegyik eszköz egyedi, 64 bites gyári azonosítóval rendelkezik. Kiválóan alkalmas mikrokontrolleres projektekhez, okosotthonokhoz, fűtésrendszerek felügyeletéhez és ipari mérésekhez is.
💡 Miért érdemes ezt a DS18B20 hőmérő szenzort választani?
Az egyedi címzhetőségnek és a digitális jeltovábbításnak köszönhetően stabil és pontos mérést garantál:
🔌 OneWire buszrendszer: Több szenzor is fűzhető ugyanarra az adatkábelre, így minimális mikrokontroller lábat igényel.
📈 Széles mérési tartomány: -55°C és +125°C közötti hőmérséklet megbízható monitorozása magas pontossággal.
⚙️ Programozható felbontás: A mérés pontossága szoftveresen állítható 9 és 12 bit között az igényeknek megfelelően.
⚡ Rugalmas tápellátás: 3V és 5.5V közötti feszültséggel működtethető, akár parazita (adatvezetékes) tápellátással is.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi a DS18B20 hőmérséklet-érzékelő villamos és fizikai paramétereit:
| Terméktípus |
OneWire digitális hőmérséklet-érzékelő szenzor |
| Működési feszültség |
DC 3.0V – 5.5V |
| Hőmérséklet mérési tartomány |
-55°C és +125°C között |
| Mérési pontosság |
±0.5°C (-10°C és +85°C közötti tartományban) |
| Mérési felbontás |
Konfigurálható: 9, 10, 11 vagy 12 bit (float) |
| Kommunikációs protokoll |
OneWire (1-Wire busz, egyedi 64-bit ID) |
| Fizikai tokozás |
TO-92 (tranzisztorszerű kivitel) |
⚙️ Bekötési és használati tanácsok
A stabil adatátvitel és a hibátlan működés érdekében vegye figyelembe az alábbiakat:
⚡ Felhúzó ellenállás (Pull-up): A OneWire adatvonal és a tápfeszültség közé kötelező beiktatni egy 4.7 kΩ-os felhúzó ellenállást a kommunikációhoz.

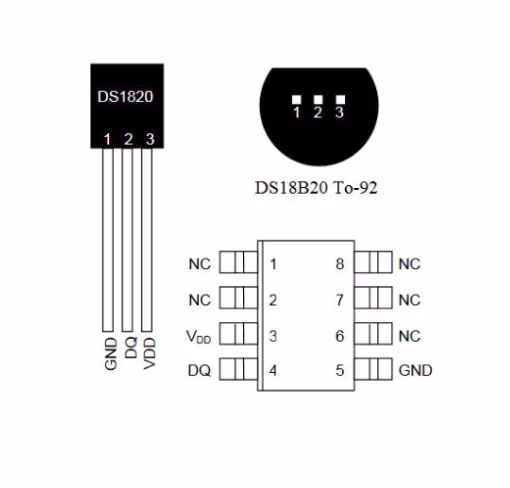

🔌 Helyes lábkiosztás: Ügyeljen a TO-92 tokozású szenzor lábaira (GND, DQ adatvonal, VDD), a fordított bekötés károsíthatja az alkatrészt.
🛠️️ Szoftveres könyvtárak: Arduino környezetben a OneWire és a DallasTemperature könyvtárak használata ajánlott a gyors üzembe helyezéshez.
🛡️ Környezeti védelem: Mivel a TO-92 tok nem vízálló, nedves vagy folyadékban történő mérésekhez hermetikusan zárt szondás kivitel vagy saját zsugorcsöves szigetelés szükséges.
💡 Ajánlott felhasználási területek
Megbízhatósága révén számtalan hőmérséklet-méréses feladatra tökéletesen alkalmas:
🏠 Okosotthon hőmérséklet-figyelés: Több helyiséget átfogó, egy buszra fűzött lakásklíma és fűtésfelügyelet.
🌡️ Inkubátorok és üvegházak: Melegedési folyamatok és növényházi klíma precíz szabályozására.
💻 DIY meteorológiai állomások: Külső és belső hőmérsékleti adatok gyűjtésére Arduino vagy ESP32 mikrokontrollerrel.
🛠️ Ipari és gépészeti tesztek: Alkatrészek, hűtőbordák és elektronikai egységek hőmérséklet-tesztelésére.
📚 Hasznos útmutatók és források
A programozáshoz és a bekötéshez hasznos mintakódokat talál a hivatalos GitHub repositoryban, míg a gyakorlati megvalósításról részletesen olvashat az Arduino projektek és használati útmutatók gyűjteményében.
📦 A csomag tartalma
✔️ 1 db DS18B20 OneWire Digitális Hőmérséklet-érzékelő Szenzor (TO-92 tokozás)
