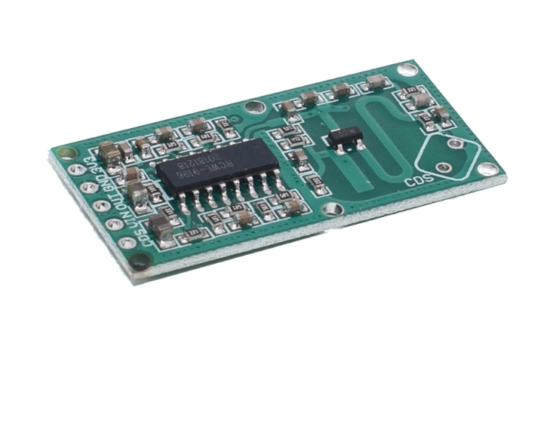

RCWL-0516 Mikrohullámú Doppler Mozgásérzékelő Modul – 4–28V, Max. 7m Hatótáv
Az RCWL-0516 egy modern, mikrohullámú Doppler-radar elven működő mozgásérzékelő modul, amely kiváló alternatívája a hagyományos PIR infravörös szenzoroknak. Képes átlátni vékonyabb falakon, üvegen és fa felületeken is, így teljesen rejtve is beépíthető. A 4V és 28V közötti széles üzemi feszültség, a maximum 7 méteres érzékelési távolság, valamint a fényérzékeny ellenállás foglalat révén tökéletes választás okosotthonokhoz, automatikus világításokhoz és biztonságtechnikai projektekhez.
💡 Miért érdemes az RCWL-0516 mikrohullámú szenzort választani?
A radaralapú technológiának köszönhetően sokoldalúbb és megbízhatóbb detektálást nyújt:
📡 Falakon átlátó technológia: A mikrohullámú hullámok képesek érzékelni a mozgást nem fémből készült burkolatokon, üvegen vagy falakon keresztül is.
⚡ Széles üzemi feszültség: 4V-tól egészen 28V-ig táplálható, így rugalmasan illeszthető különféle áramforrásokhoz.
🌙 Opcionális fényérzékenység: A beépíthető fényérzékeny ellenállással (LDR) a nappali működés letiltható, így csak sötétben aktiválódik.
🎯 Megbízható hatótáv: Akár 7 méteres körzetben képes detektálni a legkisebb mozgást is.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az RCWL-0516 mozgásérzékelő modul villamos és fizikai paramétereit:
| Terméktípus |
RCWL-0516 mikrohullámú Doppler mozgásérzékelő modul |
| Működési feszültség |
DC 4V – 28V |
| Érzékelési távolság |
Maximum 7 méter |
| Késleltetési idő és Mód |
Alapértelmezett késleltetés: ~2s | Észlelési mód: Ismétlődő (trigger) |
| Kimeneti jelszint és áram |
Alacsony: 0V | Magas: 3.3V | Kimeneti áram: max. 100 mA |
| Működési hőmérséklet |
-20°C és +80°C között |
| Fényérzékelési opció |
Fényérzékeny ellenállással (LDR) az éjszakai működés szabélyozható |
| NYÁK méret |
36 mm × 17 mm |
⚙️ Bekötési és használati tanácsok
A stabil működés és a pontos detektálás érdekében vegye figyelembe az alábbiakat:
⚡ Tápellátás csatlakoztatása: Ügyeljen a VIN (4-28V), a GND és a OUT kimeneti pin helyes bekötésére.
🔌 Fémmentes környezet: A modul antennafelülete elé ne helyezzen el nagy felületű fémtárgyakat, mert az gátolja a mikrohullámú hullámok terjedését.
🛠️ Rejtett beépítés: Mivel átlát a nem fémes burkolatokon, elegáns, láthatatlan beszerelést tehet lehetővé bútorok vagy álmennyezetek mögé.
🛡️️ Jelszintek illesztése: A kimeneti magas jelszint 3.3V-os, így közvetlenül illeszthető a legtöbb 3.3V-os vagy 5V-os mikrokontroller (Arduino, ESP32) bemenetéhez.
💡 Ajánlott felhasználási területek
Érzékenysége és egyedi tulajdonságai révén számos területen alkalmazható:
💡 Automata folyosói világítás: Rejtett lámpakapcsolásokhoz és mozgásvezérelt fényforrásokhoz.
🚨 Biztonsági rendszerek: Falak mögötti vagy burkolat alatti rejtett mozgásérzékelésre, riasztókhoz.
🏠 Okosotthon automatizálás: Jelenlét-alapú helyiségvezérléshez és energiatakarékos rendszerekhez.
🤖 Robotika és interaktív projektek: Akadály- vagy közeledésérzékelő rendszerek építéséhez.
📦 A csomag tartalma
✔️ 1 db RCWL-0516 Mikrohullámú Mozgásérzékelő Modul
