Ultrahangos Levitációs Modul DIY Építőkészlet – Állóhullámú Lebegtető Kísérleti Kit (12V)
Ez az lenyűgöző ultrahangos levitációs DIY építőkészlet (Standing Wave Controller Kit) látványos betekintést nyújt a fizika és az akusztikai lebegtetés rejtélyeibe. A készlet az ultrahanghullámok által keltett akusztikus sugárnyomás és állóhullám-mező segítségével képes kis hungarocell gömböket vagy könnyű részecskéket a levegőben, láthatatlanul lebegtetve tartani két ultrahang-jeladó között. Kiváló oktatási segédanyag fizikaórákra, laboratóriumokba, valamint szórakoztató és tanulságos forrasztási projekt elektronika iránt érdeklődők számára[cite: 1].
💡 Miért érdemes az ultrahangos levitációs készletet választani?
A modern mikrokontrolleres vezérlésnek és a precíz akusztikus fej-elrendezésnek köszönhetően stabil és szemet gyönyörködtető fizikai kísérlet végezhető el otthon:
🔬 Valódi akusztikus lebegtetés: Az állóhullám csomópontjaiban fellépő sugárnyomás révén a tárgyak fizikai érintkezés nélkül, a levegőben lebegnek.
⚡ Stabil 12V-os tápellátás: Egyszerűen üzemeltethető szabványos DC hálózati adapterről vagy laboratóriumi tápegységről[cite: 1].
🎓 Tökéletes forrasztási gyakorlat: SMD és furatszerelt alkatrészeket is tartalmazó, lépésről lépésre összeállítható elektronikai kit[cite: 1].
📦 Teljes kiegészítő csomag: A NYÁK lapon és vezérlőchipeken kívül tartalmazza a két ultrahang adófejet, a távtartó pilléreket és a lebegtetéshez szükséges habgolyókat[cite: 1].
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az ultrahangos levitációs modul villamos és felépítési paramétereit:
| Terméktípus |
Ultrahangos levitációs készlet / Állóhullám-vezérlő DIY Kit |
| Ajánlott tápfeszültség |
DC 12V (vagy DC 9V – 12V közötti stabil adapter)[cite: 1] |
| Fő vezérlő IC |
STC15 sorozatú beágyazott mikrokontroller[cite: 1] |
| Meghajtó integrált |
TC4427E nagy teljesítményű MOSFET meghajtó[cite: 1] |
| Ultrahang transzduktorok |
Két szemben elhelyezett TCT40-16T típusú adófej[cite: 1] |
| Fizikai felépítés |
Kerek elrendezésű nyomtatott áramkörök sárgaréz távtartó oszlopokkal[cite: 1] |
| Csomag tartalma |
NYÁK lapok, aktív/passzív alkatrészek, DC jack aljzat, adófejek és habgolyók[cite: 1] |

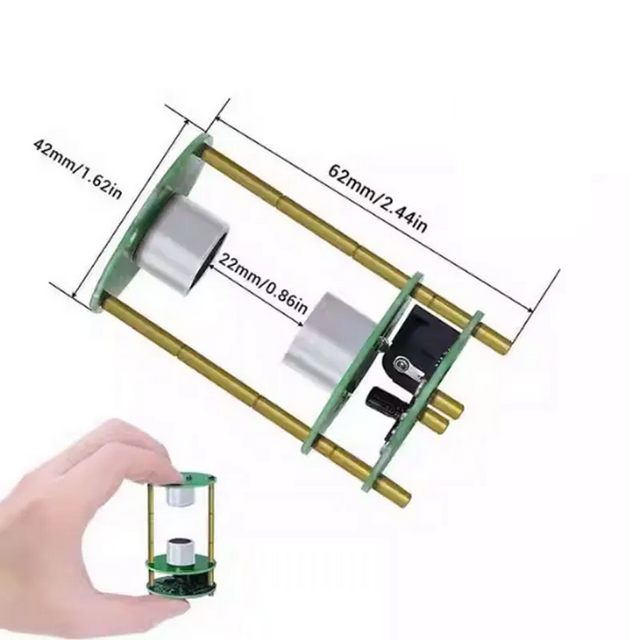

📷 Termékfotók és szerkezeti felépítés
A modul összeszerelt állapota és a fizikai komponensek az alábbi gyári illusztrációkon láthatók:

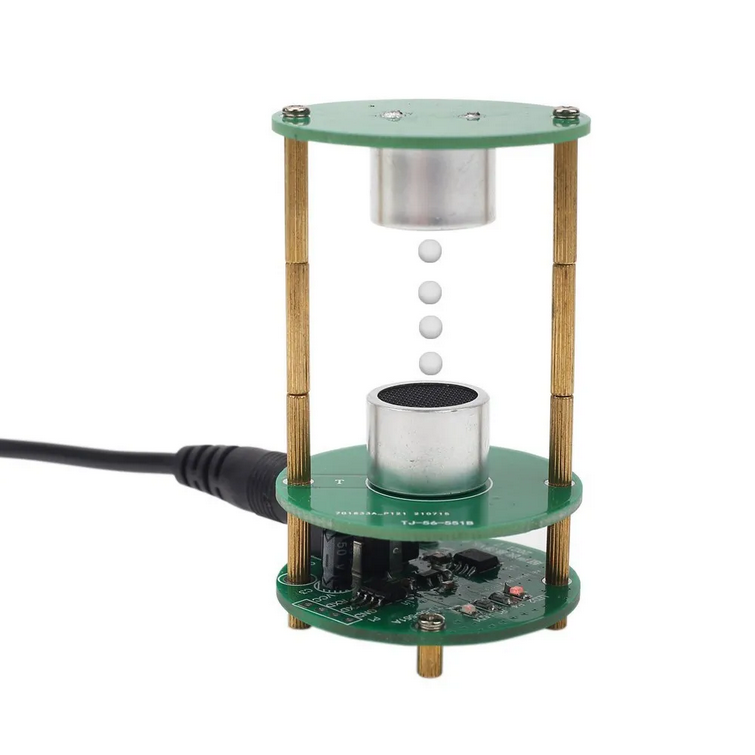

Felső és alsó rezonátor kamra a pillérekre szerelve

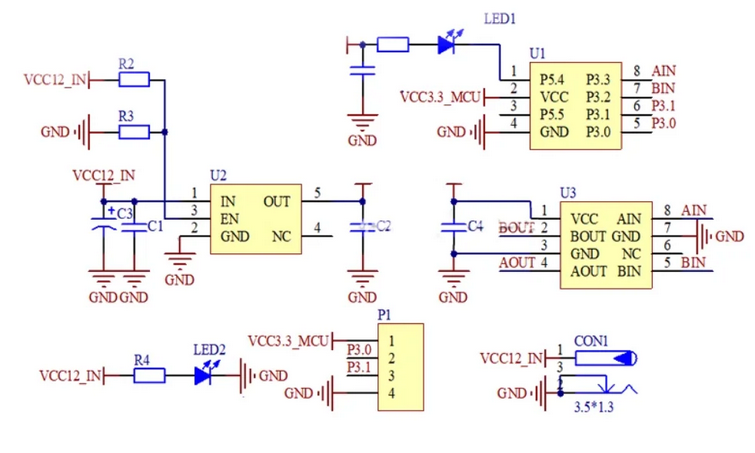

Kapcsolási elv és alkatrész elrendezési útmutató
⚙️ Összeszerelési és beüzemelési tanácsok
A sikeres forrasztás és a stabil lebegtetés elérése érdekében kövesse az alábbi lépéseket[cite: 1]:
1. Alkatrészek beültetése: Először a lapos SMD alkatrészeket (ellenállások, kondenzátorok, szabályzók, IC-k) forrassza fel a NYÁK-ra, majd a furatszerelt elemeket és a DC aljzatot[cite: 1].
2. Adófejek polaritása: Ügyeljen az ultrahang transzduktorok helyes irányára és polaritására (a pozitív és negatív kivezetések pontos illesztésére a panelen)[cite: 1].
3. Mechanikai szerelés: Használja a mellékelt sárgaréz oszlopokat és csavarokat a felső nyomtatott áramkör stabil, pontosan párhuzamos rögzítéséhez[cite: 1].
4. Kísérlet indítása: Csatlakoztasson egy stabil 12V-os tápegységet; a jelző LED-ek kigyulladása után egy csipesz segítségével helyezzen egy apró hungarocell gömböt a két fej közé az állóhullám csomópontba[cite: 1].
💡 Ajánlott felhasználási területek
Kiváló eszköz szemléltetéshez és egyedi technológiai kísérletekhez:
🏫 Fizikaoktatás és laboratóriumok: Az akusztikus hullámok, hangnyomás és állóhullámok fizikai demonstrálására diákoknak[cite: 1].
🛠️ Haladó forrasztási projekt: Örömteli és kihívást jelentő építési feladat elektronika szakkörökre és hobbi-fejlesztőknek[cite: 1].
🔬 Mikro-részecske vizsgálatok: Alapvető kísérletek végzése súlytalanság-szerű lebegtetési állapotban lévő könnyű mintákkal[cite: 1].
✨ Látványos asztali dísz: Egyedi, mozgó fizikai installáció nappaliba vagy irodába[cite: 1].

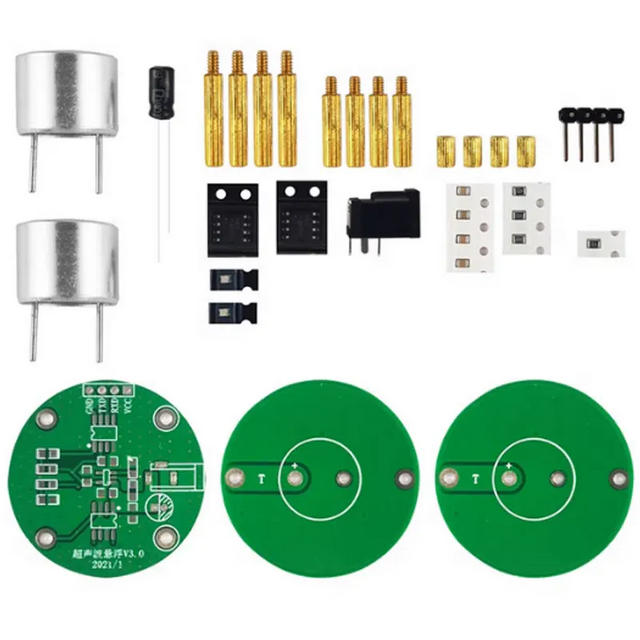

📦 A csomag tartalma
✔️ 1 db Ultrahangos Levitációs Modul DIY Építőkészlet (NYÁK lapok, vezérlőchipek, MOSFET meghajtók, DC aljzat)[cite: 1]
✔️ 2 db TCT40-16T ultrahang adófej[cite: 1]
✔️️ 1 csomag Sárgaréz távtartó pillér és rögzítőcsavar készlet[cite: 1]
✔️ 1 csomag Lebegtethető habgolyó készlet[cite: 1]
A készlet forrasztási lépéseit és a habgolyók sikeres lebegtetési folyamatát bemutató részletes videó megtekinthető a YouTube felületén, ahol az összerakás menete [00:02:30] időbélyegtől kezdődően követhető[cite: 1].
