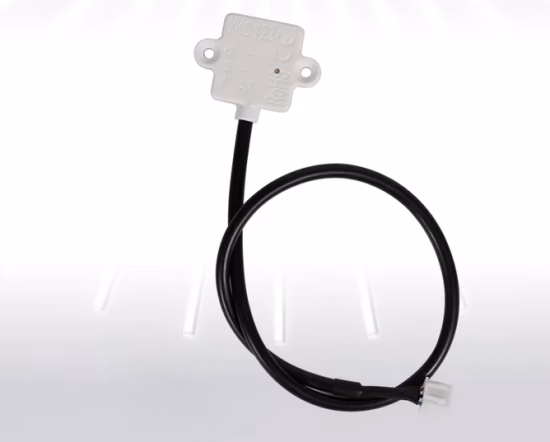

XKC-Y21-NPN – Kontakt Nélküli vízszint érzékelő – Vízálló
A **kontakt nélküli vízszint érzékelő** (XKC-Y21-NPN) egy rendkívül innovatív és megbízható megoldás folyadékszintek detektálására anélkül, hogy az eszköz közvetlenül érintkezne a mérendő közeggel. Ez a technológia teljesen kiküszöböli a hagyományos úszókapcsolók mechanikai kopásából, valamint a korrozív vagy agresszív vegyszerek okozta meghibásodásokból eredő kockázatokat. A kapacitív elven működő szenzor képes érzékelni a folyadék jelenlétét nem-fémes tartályok falán keresztül is, így ideális választás zárt rendszerekhez, élelmiszeripari vagy egészségügyi alkalmazásokhoz, ahol a sterilitás és a tisztaság elsődleges szempont.
A modul működése a fejlett jelfeldolgozó technológián alapul, amely képes áthatolni akár 15 mm vastagságú műanyag, üveg vagy kerámia falakon is. A beépített intelligens algoritmusoknak köszönhetően a kontakt nélküli vízszint érzékelő immunis a külső elektromágneses zavarokra, és stabil működést biztosít változó környezeti hőmérséklet mellett is. Az 5V-os tápfeszültség és a rendkívül alacsony, mindössze 5 mA-es áramfelvétel lehetővé teszi, hogy az eszközt könnyedén integráljuk mikrokontrolleres rendszerekbe, például Arduino, ESP32 vagy Raspberry Pi alapú projektekbe.
Az XKC-Y21-NPN kimenete egy nyitott kollektoros NPN tranzisztor, amely maximum 100 mA áram kapcsolására képes. Ez a kialakítás közvetlen illesztést tesz lehetővé relékkel, optocsatolókkal vagy közvetlenül a mikrokontrollerek bemeneti lábaival, pull-up ellenállás alkalmazása mellett. A vízálló tokozás garantálja, hogy a szenzor mostoha ipari körülmények között, magas páratartalmú környezetben is hosszú távon, karbantartásmentesen üzemeljen, miközben megőrzi precizitását és gyors válaszidejét.
Miért érdemes ezt a modellt választani?
Műszaki specifikációk
Hasznos tanácsok a beépítéshez
Fontos telepítési információk:
- Tartály anyaga: A szenzor kizárólag nem-fémes anyagú tartályokon (műanyag, üveg, kerámia) keresztül képes működni. Fémtartályok esetén a mérés nem kivitelezhető a falon keresztül.

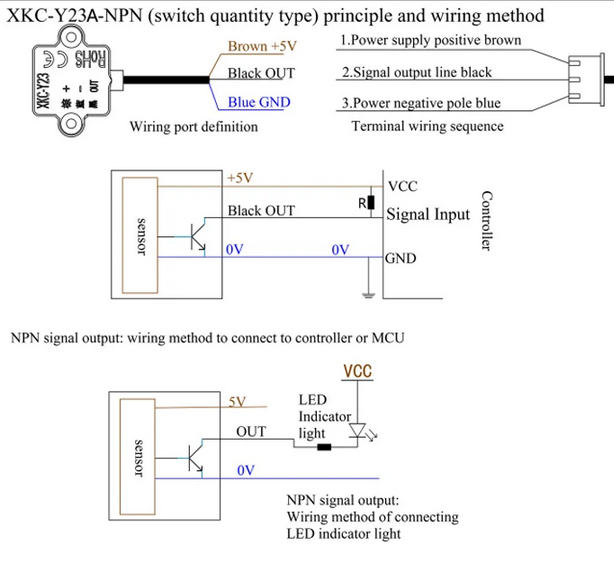

- NPN kimenet illesztése: Mivel a kimenet nyitott kollektoros (Open Collector), a mikrokontroller (pl. Arduino) bemenetén szoftveresen aktiválni kell a belső pull-up ellenállást, vagy fizikailag be kell építeni egy 4.7k – 10k Ohm közötti felhúzó ellenállást a tápfeszültség és a kimenet közé.
- Rögzítés: A stabil mérés érdekében javasolt a szenzort szorosan a tartály falához rögzíteni kétoldalú ragasztóval vagy tartókonzollal, elkerülve a légrések kialakulását.
Ajánlott felhasználási területek
- Okos otthon és IoT: Automata növényöntöző rendszerek, víztartályok szintjének távoli monitorozása.
- Ipari automatizálás: Vegyszerálló tartályok, zárt folyadéktárolók érintésmentes szintvezérlése és biztonsági túlfolyás-gátlása.
- Háztartási berendezések: Kávéfőzők, párásítók, vízadagolók vízszintjének intelligens és higiénikus detektálása.
- Akvarisztika: Automatikus vízszint-utánpótlás (ATO) rendszerek biztonságos és megbízható megvalósítása.
A csomag tartalma
- 1 db XKC-Y21-NPN kontakt nélküli vízszint érzékelő modul (vízálló kivitelben)
