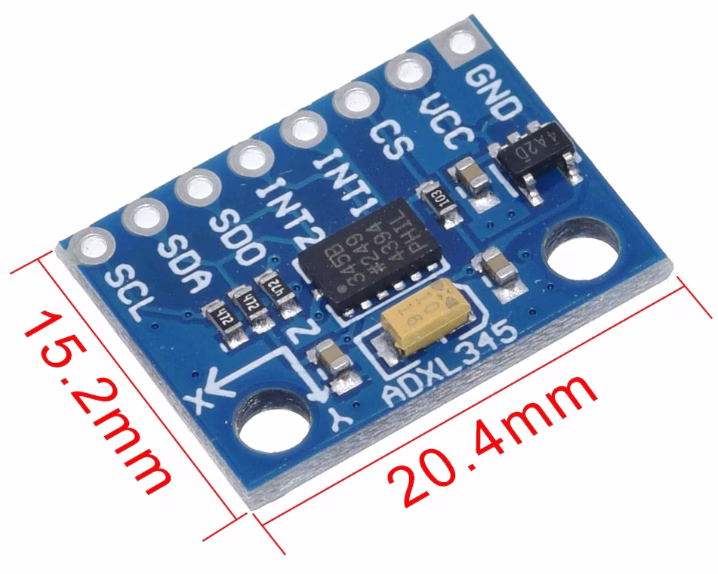

ADXL345 Háromtengelyes Digitális Gyorsulásmérő Szenzor Modul – I2C / SPI, ±16G
Az ADXL345 egy nagy felbontású, háromtengelyes digitális gyorsulásmérő, amely akár ±16G tartományban is képes mérni a dinamikus és statikus gyorsulásokat, valamint a dőlésszöget. A precíz, akár 0.25°-os dőlésfelbontás, a rugalmas I2C és SPI kommunikációs interfészek, valamint a beépített logikai szintillesztés révén tökéletesen illeszthető 3.3V-os és 5V-os mikrokontrollerekhez. Kiváló választás robotok egyensúlyozásához, dőlésmérőkhöz, mozgásalapú vezérlőkhöz és rezgésvizsgálatokhoz.
💡 Miért érdemes az ADXL345 gyorsulásmérőt választani?
A nagy mérési tartománynak és a kettős kommunikációs opciónak köszönhetően rendkívül sokoldalúan használható:
📐 Nagy pontosságú dőlésmérés: Akár 0.25°-os felbontás a pontos szög- és orientációszámításhoz.
🔄 Széles tartományú mérés: Szoftveresen állítható tartomány ±2G-től egészen ±16G-ig az erős ütések és finom mozgások követéséhez.
🔌 Rugalmas kommunikáció: Támogatja mind a kétvezetékes I2C, mind a nagy sebességű SPI protokollokat.
🛠️️ Tartozék tüskesor: A csomag részét képezi a beforrasztatlan tüskesor a tetszőleges irányú rögzítéshez.
📊 Részletes műszaki adatok
Az alábbi táblázat részletezi az ADXL345 gyorsulásmérő modul villamos és fizikai paramétereit:
| Terméktípus |
ADXL345 3 tengelyes digitális gyorsulásmérő modul |
| Szenzor típusa és magja |
Analog Devices ADXL345 |
| Működési és tápfeszültség |
Működési szint: 3.3V | Maximum bemeneti táp: 5V (beépített szabályzóval) |
| Mérési tartomány |
Konfigurálható: ±2G, ±4G, ±8G vagy ±16G |
| Érzékenység és felbontás |
Akár 0.25° dőlésfelbontás |
| Kommunikációs interfész |
I2C és SPI digitális busz |
| Tartozékok |
Beforrasztatlan tüskesor készlet |
⚙️ Bekötési és használati tanácsok
A stabil adatátvitel és a hardver védelme érdekében vegye figyelembe az alábbiakat:
⚡ Tápellátás bekötése: A modul VCC lábára köthető 5V vagy 3.3V, de a belső logika 3.3V-os feszültséggel üzemel.
🔌 I2C / SPI választás: Az alapértelmezett mód az I2C; SPI használatához a megfelelő címke/pin átkötése szükséges a panelen.
🛠️ Adafruit könyvtár: Arduino környezetben az Adafruit_ADXL345 könyvtár nagymértékben megkönnyíti a kalibrálást és az adatolvasást.
🛡️ Mechanikai rögzítés: Rezgésméréseknél a modult szorosan és stabilan kell rögzíteni a mért felülethez a pontosság megőrzése érdekében.
💡 Ajánlott felhasználási területek
Precíz mérései révén számos területen alkalmazható:
🤖 Robotika és egyensúlyozás: Kétkerekű robotok, drónok és önbalanszírozó eszközök dőlésszög-szabályzásához.
📐 Digitális vízmértékek: Precíz dőlésmérő műszerek és síkellenőrző eszközök építéséhez.
📈 Rezgés- és rázkódásvizsgálat: Gépek, motorok és épületrészek rezgési spektrumának monitorozására.
🎮 Mozgásérzékelős vezérlők: Kézmozdulattal irányítható játékok, interfészek és hordozható eszközök fejlesztéséhez.
📚 Hasznos útmutatók és források
A programozáshoz és a könyvtárak letöltéséhez látogasson el a hivatalos Adafruit ADXL345 GitHub repositoryba.

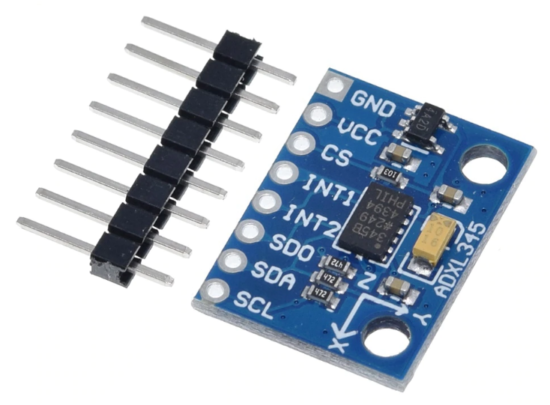

📦 A csomag tartalma
✔️ 1 db ADXL345 Háromtengelyes Gyorsulásmérő Szenzor Modul
✔️ 1 db Beforrasztatlan tüskesor készlet
