MS3625 Digitális I2S MEMS Mikrofon Modul – INMP441 Kompatibilis
Ez a nagy pontosságú MS3625 I2S MEMS mikrofon modul egy alacsony fogyasztású, digitális kimenetű, gömbkarakterisztikájú (omnidirectional) akusztikus szenzor, amely teljes mértékben helyettesíti és kompatibilis a népszerű INMP441 lapkával. A prémium MS3625 I2S MEMS mikrofon modul beépített analóg-digitális átalakítóval (ADC) és 24 bites I2S interfésszel rendelkezik, így külső audiokodek használata nélkül közvetlenül csatlakoztatható ESP32 mikrokontrollerekhez és DSP egységekhez.
💡 Miért ideális választás az MS3625 I2S MEMS mikrofon modul?
A hagyományos analóg mikrofonokkal ellentétben a közvetlen digitális kimenetű MS3625 I2S MEMS mikrofon modul kristálytiszta hangrögzítést biztosít elektromos alapzaj nélkül:
🎯 Közvetlen 24 bites I2S busz: Nincs szükség analóg erősítőre vagy külön kodek IC-re; az audio stream közvetlenül digitális formában érkezik a mikrokontrollerbe.
📈 Kiváló dinamika és érzékenység: A 61 dBA jel-zaj viszony (SNR) és a -26 dBFS érzékenység tiszta és természetes hangfelvételt nyújt közeltéri és távoli beszédhez egyaránt.
🔋 Rendkívül alacsony fogyasztás: Mindössze 1,4 mA áramfelvételével és 1,6 V – 3,6 V közötti működési feszültségével tökéletes energiatakarékos és akkumulátoros eszközökhöz.
🔄 Sztereó kiépíthetőség: Az L/R pin állapotának megválasztásával két modul összekapcsolható bal és jobb csatornaként közös I2S buszon.
⚠️ Kifejezett kompatibilitási információ
Lábkiosztás és hardver kompatibilitás:
Ez a modul hardveresen és szoftveresen pin-kompatibilis az INMP441 szenzorral. Az I2S protokoll használatához látogassa meg az I2S buszrendszer dokumentációját. A vezérléshez tekintse meg webáruházunk mikrokontroller kínálatát.
Fontos: A mikrofon akusztikus bemeneti nyílása a NYÁK lap alján (bottom port) található, ezért a beépítés során ügyeljen arra, hogy a hangnyílás ne legyen elfedve!
🔌 ESP32 Bekötési útmutató és lábkiosztás
Az alábbi táblázat tartalmazza a javasolt bekötést szabványos ESP32 fejlesztői kártyákhoz:
| Modul kivezetés |
Funkció leírás |
ESP32 GPIO csatlakozás |
| SCK |
Serial Data Clock (I2S órajel) |
GPIO 14 |
| SD |
Serial Data (Adatkimenet) |
GPIO 32 |
| WS |
Word Select (Bal/Jobb választó órajel) |
GPIO 15 |
| L/R |
Csatornaválasztó (GND = Bal, VDD = Jobb) |
GND (Bal csatornához) |
| VDD / VCC |
Tápfeszültség bemenet (1.6V – 3.6V) |
3.3V |
| GND |
Közös testpont |
GND |
📊 Részletes műszaki adatok
Az alábbi táblázat tartalmazza a lapka legfontosabb elektromos és akusztikai paramétereit:
| Modell és kompatibilitás |
MS3625 (100%-ban kompatibilis az INMP441-gyel) |
| Digitális interfész |
I2S (Inter-IC Sound) 24 bites adatfolyammal |
| Jel-zaj viszony (SNR) |
Magas, 61 dBA |
| Érzékenység |
-26 dBFS |
| Frekvenciaátvitel |
Stabil 60 Hz – 15 000 Hz (lineáris szélessávú átvitel) |
| Tápfeszültség és áramfelvétel |
1.6 V – 3.6 V DC / Alacsony 1.4 mA fogyasztás |
| Tápszűrési elnyomás (PSR) |
-72 dBFS (kiváló védelem tápzajok ellen) |
| Iránykarakterisztika |
Gömbkarakterisztika (Omnidirectional) alsó hangbemenettel |
💡 Ajánlott felhasználási területek
A kiváló hangminőségnek és a közvetlen I2S támogatásnak köszönhetően népszerű alkalmazások:
🗣️ Home Assistant Voice Assistant: Helyi, felhőmentes hangvezérlő műholdak építéséhez ESPHome környezetben.
📊 Környezeti zajszintmérők: dB(A) alapú zajszintmérő és monitoring állomások megvalósításához.
🤖 Hangfelismerés és AI: Edge computing alapú kulcsszó-felismeréshez (Wake-word detection, pl. Whisper, TensorFlow Lite).
🎙️ Walkie-talkie és VoIP: ESP32 alapú kétirányú hangátviteli rendszerekhez és kaputelefonokhoz.

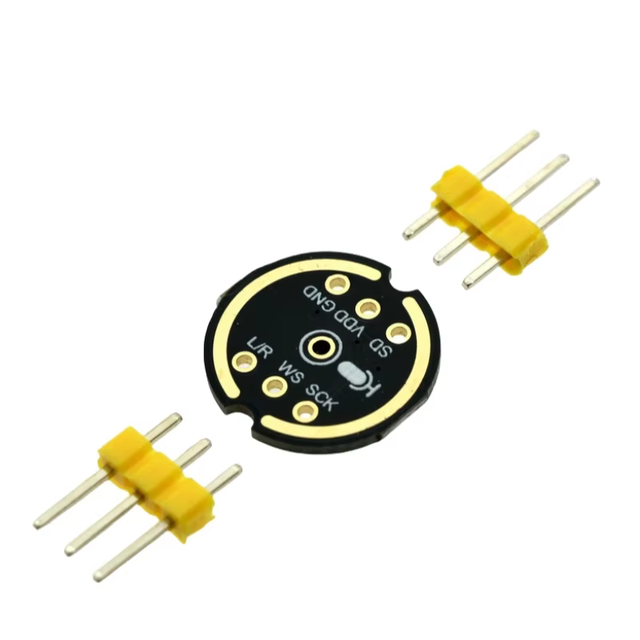

📦 A csomag tartalma
✔️ 1 db MS3625 digitális I2S MEMS mikrofon modul (INMP441 kompatibilis)
✔️ 1 db Egyenes tüskesor a próbapaneles és kábeles illesztéshez
